Gerätefunktionen Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
1

Benutzung des Handbuchs

Dieses Handbuch ist in Verbindung mit der Betriebsanleitung des Messgerätes zu nutzen.
Sie finden hier die Beschreibungen aller Funktionen des Messgerätes.
1.1

Finden einer Funktionsbeschreibung

Um zu der Beschreibung einer von Ihnen gewünschten Funktion des Messgerätes zu gelangen,
stehen Ihnen verschiedene Möglichkeiten zur Verfügung:
1.1.1 Über das Inhaltsverzeichnis
Im Inhaltsverzeichnis sind alle Zellenbezeichnungen der Funktionsmatrix aufgelistet. Anhand der
eindeutigen Bezeichnungen (wie z.B. ANZEIGE, EINGÄNGE, AUSGÄNGE, usw.) können Sie die
für Ihren Anwendungsfall geeignete Funktionsauswahl treffen. Über einen Seitenverweis gelangen
Sie zu der genauen Beschreibung der Funktionen. Das Inhaltsverzeichnis finden Sie auf der Seite 3.
1.1.2 Über die grafische Darstellung der Funktionsmatrix
Diese Möglichkeit bietet Ihnen eine schrittweise Führung von der obersten Bedienebene,
den Blöcken, bis zu der von Ihnen benötigten Beschreibung der Funktion:
1. Auf der Seite 9 sind alle zur Verfügung stehenden Blöcke und deren Gruppen dargestellt.
Wählen Sie den für Ihren Anwendungsfall benötigten Block bzw. eine Gruppe des Blocks
aus und folgen Sie dem Seitenverweis.
2. Auf der verwiesenen Seite finden Sie eine Darstellung des gewählten Blocks mit allen
dazu gehörenden Gruppen, Funktionsgruppen und Funktionen. Wählen Sie die für Ihren
Anwendungsfall benötigte Funktion aus und folgen Sie dem Seitenverweis zu der genauen
Funktionsbeschreibung.
1.1.3 Über den Index der Funktionsmatrix
Alle "Zellen" der Funktionsmatrix (Blöcke, Gruppen, Funktionsgruppen, Funktionen) sind
mit ein oder drei Buchstaben bzw. drei oder vierstelligen Nummern eindeutig gekennzeichnet.
Die Kennzeichnung der jeweils angewählten "Zelle" ist auf der Vor-Ort-Anzeige oben rechts
ablesbar.
Über den Index der Funktionsmatrix, in dem die Kennzeichnung aller zur Verfügung stehenden
"Zellen" alphabetisch bzw. numerisch geordnet aufgelistet sind, gelangen Sie zu dem Seitenverweis
der jeweiligen Funktion.
1

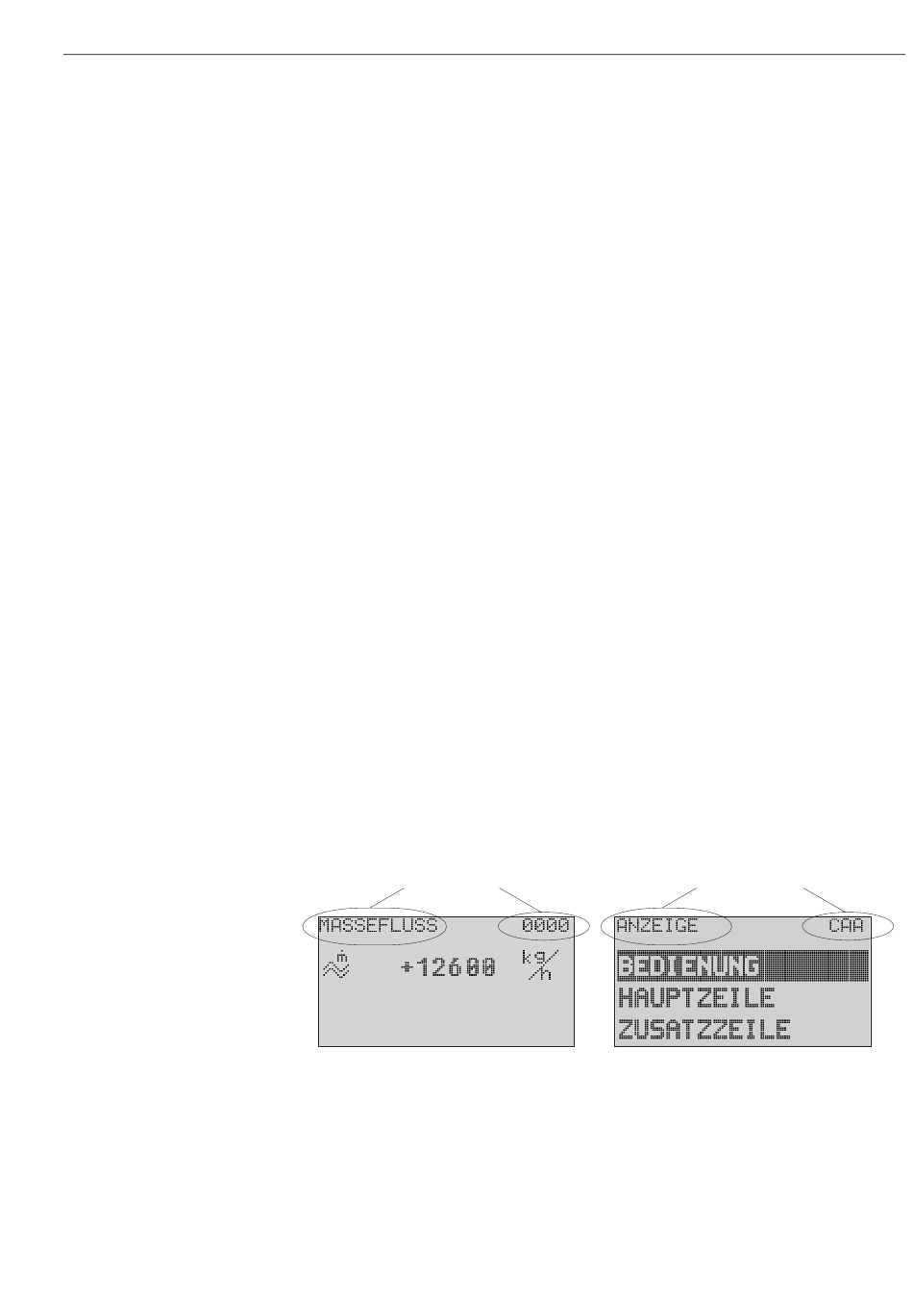

Abb. 1 : Vor-Ort-Anzeige
1 Name der Funktion, z.B. Massefluss, Anzeige
2 Kennzeichnung der Funktion, z.B. 0000, CAA
Den Index der Funktionsmatrix finden Sie auf der Seite 173.
2
1 Benutzung des Handbuchs
1 2
A0004821-de
