6 Aufbau / Installation
6.4
Montage der Fluidzuführung
1. Schlauch rechtwinklig abschneiden. Dazu vorzugsweise einen
2. Montieren Sie die 3/8" NPT Rohrverschraubung auf dem Schlauch bzw.
Achtung
Montieren Sie die Rohrverschraubung nicht in der Pumpenverschraubung
sondern nur in einem Vormontagestutzen. Das Innengewinde kann bei der
Montage in der Pumpe beschädigt werden
3. Gewinde der Einschraubverschraubung mit 3 Lagen Teflonband umwickeln
Reinigen Sie Innen- und
Außengewinde rückstandsfrei.
Das Dichtungsband sollte das
Gewinde ca. 2 mal (720°)
umschließen.

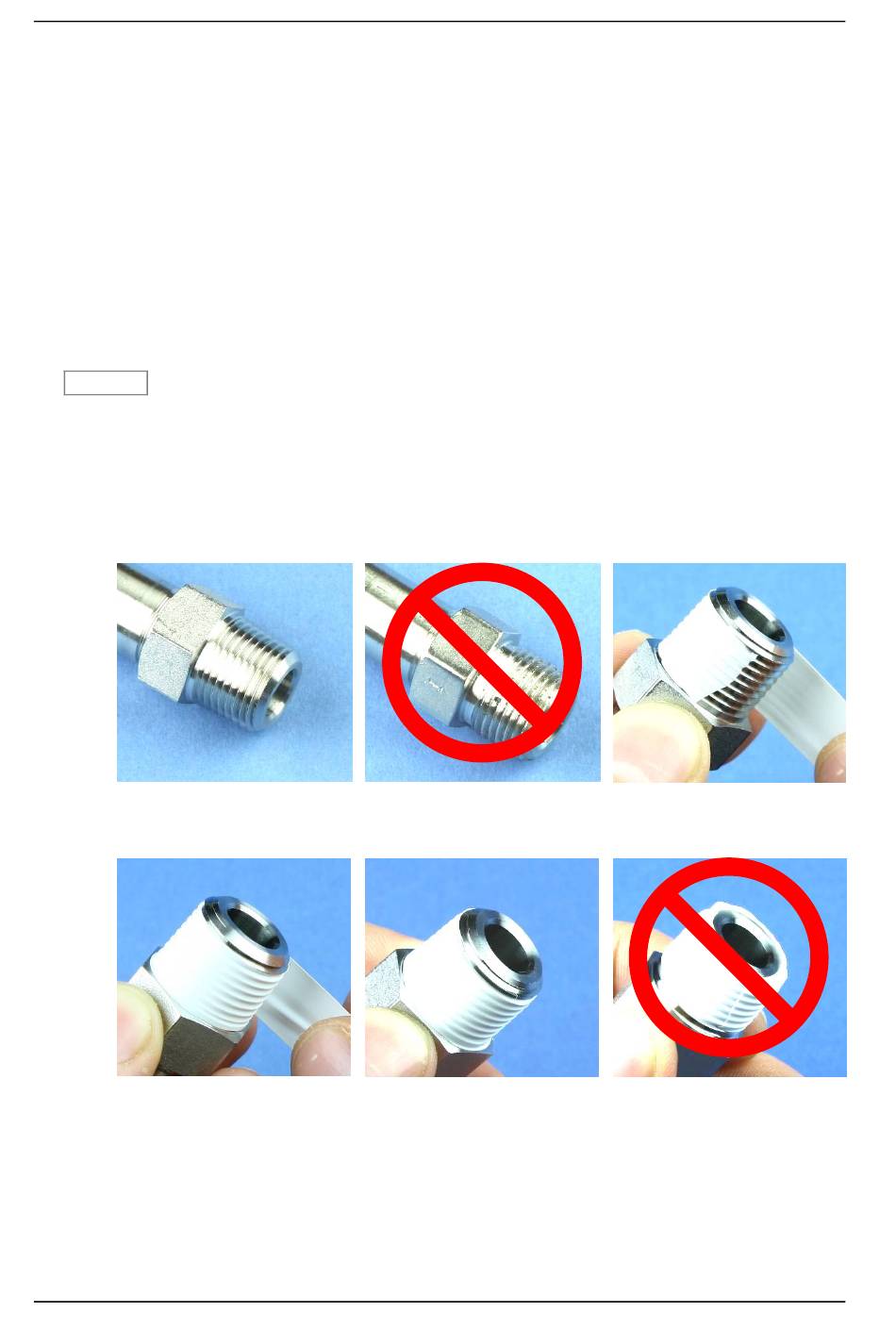

Tabelle 10
Montagehinweise Teflonband
24
Schlauchschneider verwenden. Wenn Metallrohre zum Einsatz kommen,
müssen nach der spanenden Bearbeitung die Rohre sorgfältig von allem
anhaftenden Schmutz gereinigt und gründlich gespült werden. Der kleinste
Span im Fluidkreislauf kann zum Ausfall der Mikrozahnringpumpe führen.
Rohr.
(siehe Tabelle 10) und in das NPT-Gewinde schrauben. Zunächst handfest,
dann mit einem Schraubenschlüssel ½ - ¾ Umdrehung anziehen.
Vergewissern Sie sich, dass die
Gewinde keine Schlagstellen oder
Verformungen aufweisen.
Schneiden Sie das Band ab und
ziehen Sie das freie Ende straff
um das Gewinde, so dass es fest
anliegt.
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-11507
Wickeln Sie, beginnend mit dem
2. Gewindegang das Dichtungsband
im Uhrzeigersinn um das Gewinde.
Das PTFE-Band darf nicht über dem
Gewinde hervorstehen, da es reißen
und Reste in das System gelangen
könnten.
Ausgabe: März 2019
