biohort StoreMax 190 Aufbauanleitung Seite 9

part into the stiffening section.
Put the white nylon string over the pulley
and leave the end of the string protrude at
the back.
Fix the locking pins at the front left and right
side of the stiffener section using two
screws, washers and nuts for each pin. Now
secure all nuts using the enclosed socket
wrench M7 and all stainless steel screws
using a Phillips screwdriver. Take care that
the box is placed on a plane floor!
Fixation de la poulie et des renforce-
F
ments: Fixez tout d'abord la poulie sur l'ar-
rière du profil de renforcement en utilisant
2 vis/rondelles/écrous. Vous pouvez déjà
serrer les écrous. Détachez alors le tube en
plastique contenant le ressort de traction
de la plaque de fond.
Faites passer le bout du fil blanc directe-
ment au niveau de la poulie à travers le
profil de renforcement en passant par le
bas et emboîtez le tube en plastique dans
le profil de renforcement. Faites passer la fi-
celle en nylon comme représenté sur la
roue et à travers la paroi arrière et laissez
prendre la ficelle pour le moment.
Fixez maintenant les tiges de verrouillage
du profil de renforcement (à gauche et à
droit) à l'aide de deux vis/rondelles/écrous.
Serrer tous les écrous à l'aide de la clé à
canon M7 et tous les vis inoxydables à
l'aide d'un tournevis. Veillez à ce que votre
«StoreMax 190» soit sur une surface plane.

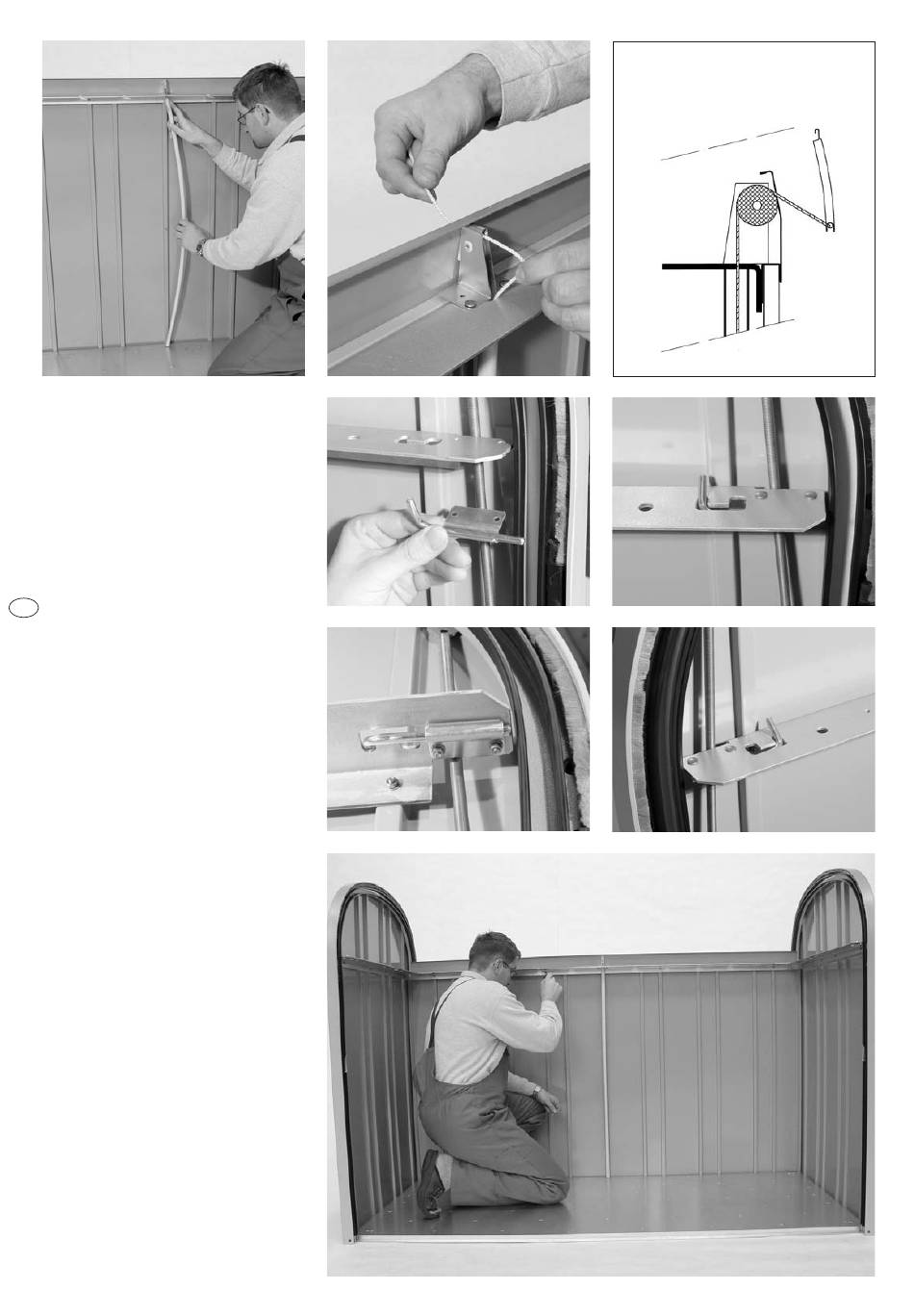

Skizze Schnurführung
Section string guiding
Dessin passage de la ficelle
Verriegelung rechts
locking right
verrouillage droit
Verriegelung links
verrouillage gauche
locking left
9
