biohort StoreMax 160 Aufbauanleitung
Vorschau ausblenden
Andere Handbücher für StoreMax 160:
- Aufbauanleitung (12 Seiten) ,
- Aufbauanleitung (12 Seiten)
Verwandte Anleitungen für biohort StoreMax 160
Inhaltszusammenfassung für biohort StoreMax 160

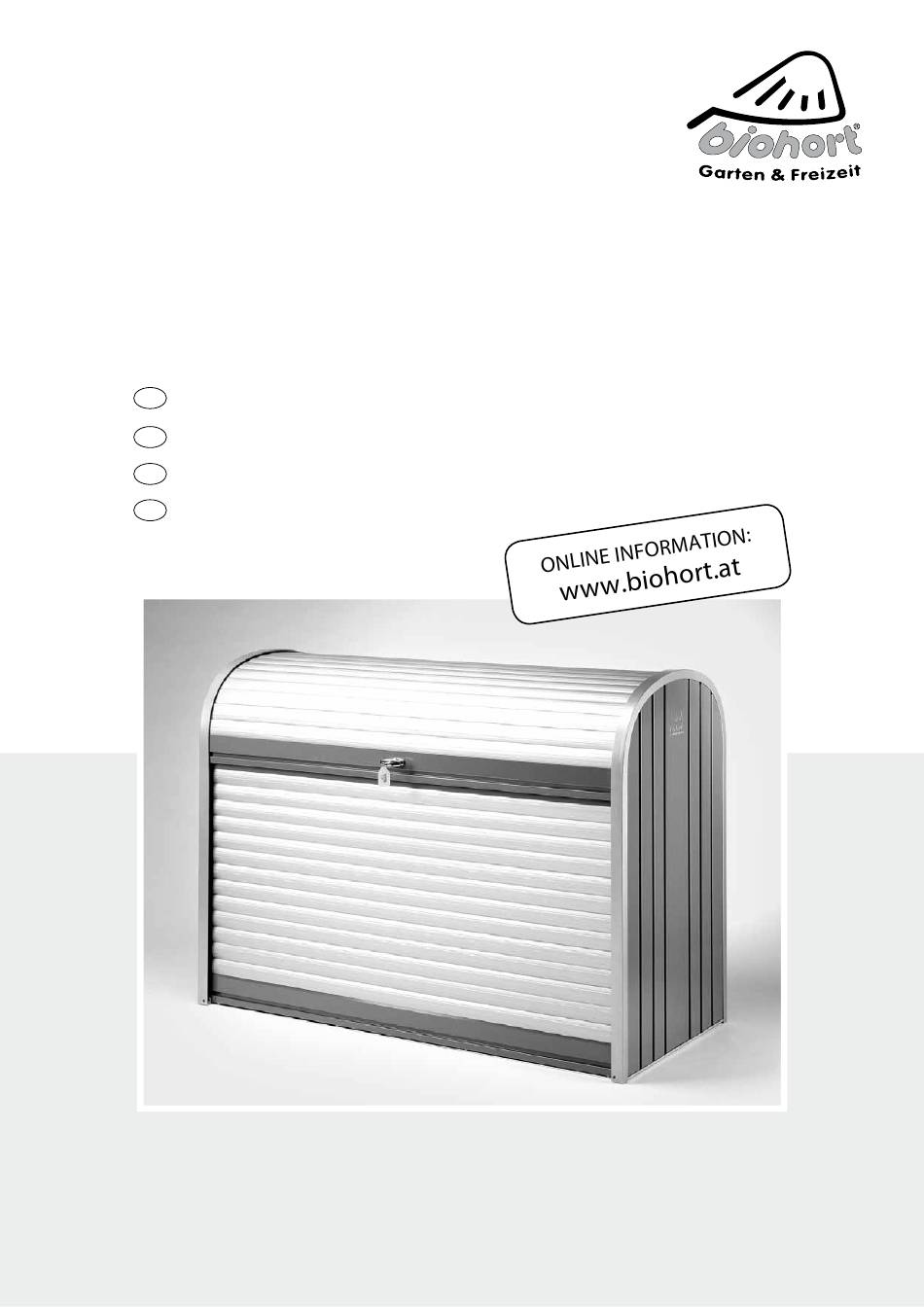

- Seite 1 All manuals and user guides at all-guides.com „StoreMax 160“ Aufbauanleitung Assembly manual Instruction de montage Montage-instructies 163 cm x 78 cm x 120 cm BIOHORT Gartengeräte GmbH, A-4120 Neufelden, AUSTRIA www.biohort.at...
- Seite 2 • Ne pas assembler quand il y a du vent • Cette instruction de montage décrit l’assemblage d’un • Portez absolument des gants de travail pour le StoreMax 160. Valable par analogie pour les autres couleurs montage et le nettoyage et le laquage spécial.
-
Seite 3: Übersicht Teile
All manuals and user guides at all-guides.com Übersicht Teile Overview of parts - Vue d’ensemble des pièces - Onderdelen overzicht Bodenplatte Seitenwand links, Seitenwand rechts Bottom plate Side wall left, side wall right Plaque de fond Parois latérales droite et gauche Bodemplaat Zijwand links, Zijwand rechts Rückwandbleche (2-teilig) - Seite 4 All manuals and user guides at all-guides.com Zusammenbauschritte Steps for assembly - Séquences de montage - Stappen van de montage Zusammenbau der Rückwand: Legen Sie die bei- den Rückwand-Blechteile mit der Innenseite nach oben (hellgraue Seite) auf einen sauberen, kratz- freien Boden.
- Seite 5 All manuals and user guides at all-guides.com Montage der Seiten- und Rück wand: Stecken Sie die linke Seiten wand in das U-Profil der linken Seite der Bodenplatte. Achten Sie auf die richtige Positionierung (siehe Fotos). Ein Helfer stellt die Rückwand an die Rückseite der Bodenplatte und führt die Rückwand wie abge- bildet mit der Seiten wand zusammen.
- Seite 6 All manuals and user guides at all-guides.com Die rechte Seitenwand wird ebenso mit der Rück- wand zusammengeführt und mit 2 Niro-Blechschrau- ben mit der Rückwand verbunden. Verschrauben Sie nun im Bodenbereich die Rückwand mit der Boden- platte mit 2 Niro-Blechschrauben. Abschließend verbinden Sie die 4 unteren Enden der Aluminium-Profilbögen mit der Bodenplatte mit je einem Blechschrauben.
- Seite 7 All manuals and user guides at all-guides.com Anbringung des Versteifungsprofiles: Zuerst befestigen Sie die Umlenk- rolle mit 2 Flachrundschrauben/ Scheiben/Muttern auf dem Versteifungs- profil (mittig auf dem langen Schenkel, siehe Bohrun gen). Mit einem Helfer positio- nieren Sie das Versteifungsprofil in der Box wie abgebildet –...
- Seite 8 All manuals and user guides at all-guides.com Einführen der Rollläden: Legen Sie die Box nach vorne, d.h. die Rückw and blickt nach oben. Führen Sie den „vorderen“ Rollladen (= ohne Schloss!) mit der Außenseite nach oben und den weißen Gummipuffern voran (siehe Foto) behut- sam in die innere Führungsnut des Aluminiumbogens ein.
- Seite 9 Secure the rubber stopper as well with the stainless steel screws. Now stand the “StoreMax 160” up once more. It should be in a closed position. On the back side, now thread the white nylon string through the hole of the slat furthest back and make a tight knot on the place marked in red.
- Seite 10 Zet nu alle schroeven en moeren met gevoel vast en breng op de moertjes de witte afdekkapjes aan. Zet uw “Storemax 160“ loodrecht en in een rechte hoek op een effen ondergrond en test de lichte bediening van de roldeuren.
- Seite 11 “StoreMax 160” using the enclosed screws and dowels. Consider heavy gusts of wind!!! ATTENTION: N’oubliez pas un ancrage suffisant de votre «StoreMax 160» à l’aide des vis et des chevilles jointes – pen- sez aux rafales de vent!!! ATTENTIE: Vergeet niet uw “StoreMax 160” goed te veranke- Senkkopfschraube ren met de bijgeleverde pluggen en schroeven –...
-
Seite 12: Zubehör Für Den Storemax 160
All manuals and user guides at all-guides.com Zubehör für den StoreMax 160 Optional accessory for StoreMax 160 Accessoire optionnel pour StoreMax 160 ohne Dekoration without decoration sans décoration Regaleset (Art.-Nr. 74010) Zwischenboden inkl. 4 Stützen, auch als 2-teiliges Regal Shelf-bases (order-no: 74010) verwendbar (Art.-Nr.
