biohort StoreMax 190 Aufbauanleitung Seite 8

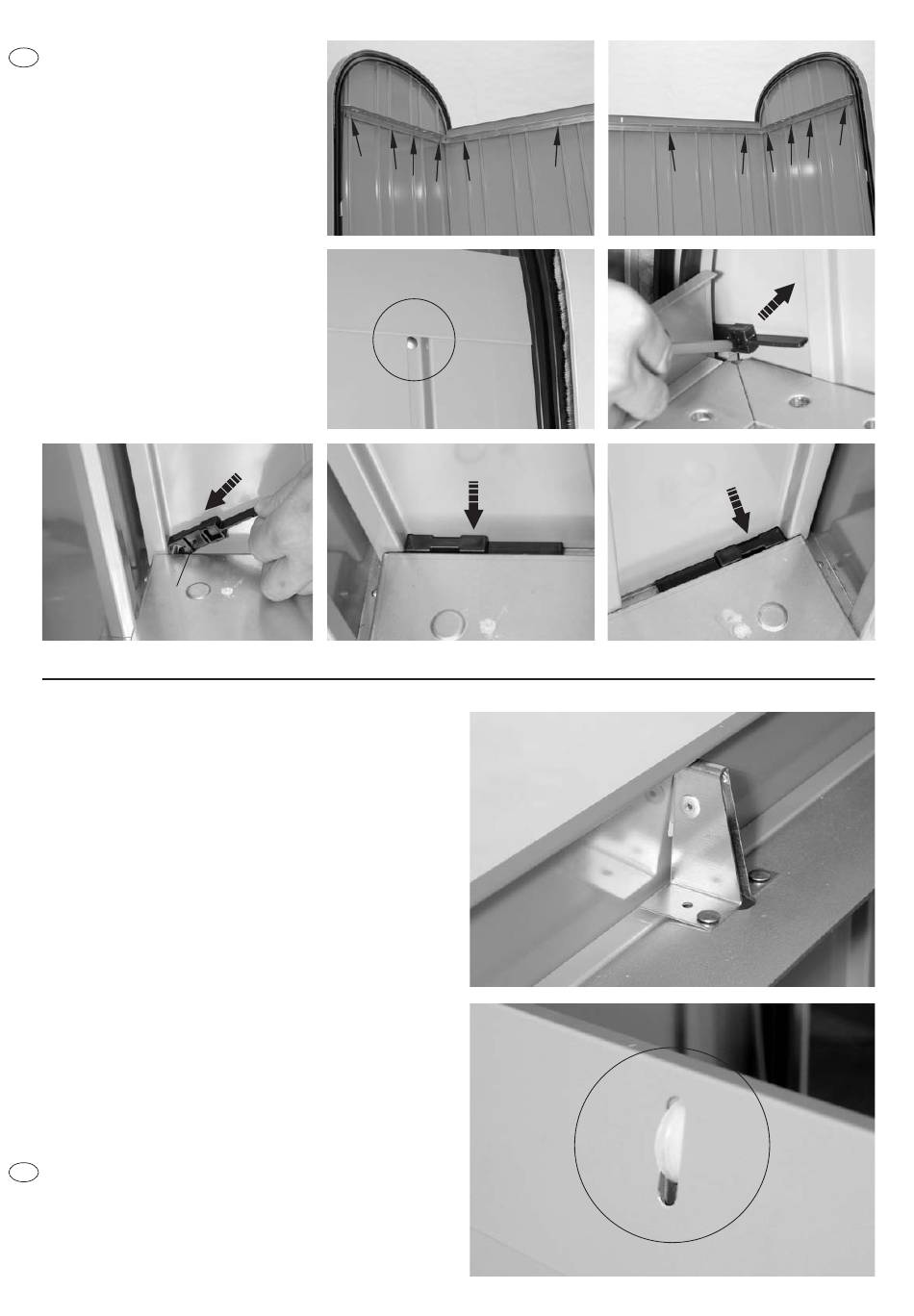

Fixation du profil de renforcement et
F
des pièces de distance: Prenez comme
représenté le profil de renforcement et po-
sitionnez-le à l'intérieur du Store Max. Fixez
les parois latérales et le profil de renforce-
ment sur les côtés droit et gauche (voir flè-
ches) avec une vis/rondelle/écrou. Tournez
le profil de renforcement en arrière et en
haut et reliez-le et la paroi arrière à gau-
che et à droit à l'aide d'une vis/rondelle/
écrou. Le profil de renforcement est fixé
provisoirement.
Maintenant reliez le profil de renforcement,
les parois latérales et la paroi arrière au to-
tal 12 fois (voir flèches).
Détachez les tubes en plastique noir pour
les utiliser comme pièces de distance. Puis,
mettez les pièces de distance à gauche et
à droit entre la plaque de fond et la paroi
arrière (placez-les chez les 4 longues vis in-
oxydables).
Maintenant, vous pouvez serrer les profils en
aluminium gauche et droit en arrière de la
plaque de fond.
Distanzstück
distance piece
pièce de distance
Einbau der Umlenkrolle und der Verriege-
4.
lungen: Befestigen Sie die Umlenkrolle wie ab-
gebildet mittig auf der Hinterseite des Verstei-
fungsprofils mit 2 Schrauben/Scheiben/ Muttern. Die
Muttern können Sie bereits fest anziehen. Lösen Sie nun
das Plastikrohr mit der innenliegenden Zugfeder von
der Bodenplatte.
Führen Sie das Ende der weißen Nylonschnur durch die
mittige Öffnung des Versteifungsprofils (direkt unter der
Umlenkrolle) und stecken Sie das Plastikrohr in diese
Öffnung. Fädeln Sie die Nylonschnur wie dargestellt ein
und lassen Sie das Ende der Nylonschnur hinten hin-
ausragen.
Montieren Sie rechts und links vorne am Versteifungs-
profil die Verriegelungsstifte samt Führungsplättchen
mit je zwei Schrauben/Scheiben/Muttern. Nun ziehen
Sie alle Muttern mit dem beiliegenden Steckschlüssel
M7 und alle Niro-Blechschrauben mit einem Kreuz-
schraubendreher fest an. Achten Sie dabei, dass die
Box eben steht!
Mounting of guide pulley and locking pins: Secure the guide
GB
pulley onto the stiffener section (in the middle of the long side, as il-
lustrated) with two screws, washers and nuts. You can already se-
cure the nuts.
Next, separate the plastic tube from the bottom plate with the inner
spring. Put the end of the white string directly next to the guide pul-
ley from underneath through the stiffener section and fit the plastic
8
Rückseite
rear panel
l'envers
Links hinten
rear side left
l'envers gauche
Rechts hinten
rear side light
l'envers droit
Rückseite
rear side
l'envers
