biohort StoreMax 190 Aufbauanleitung Seite 11

Obere Führungsnut
outer groove
rainure externe

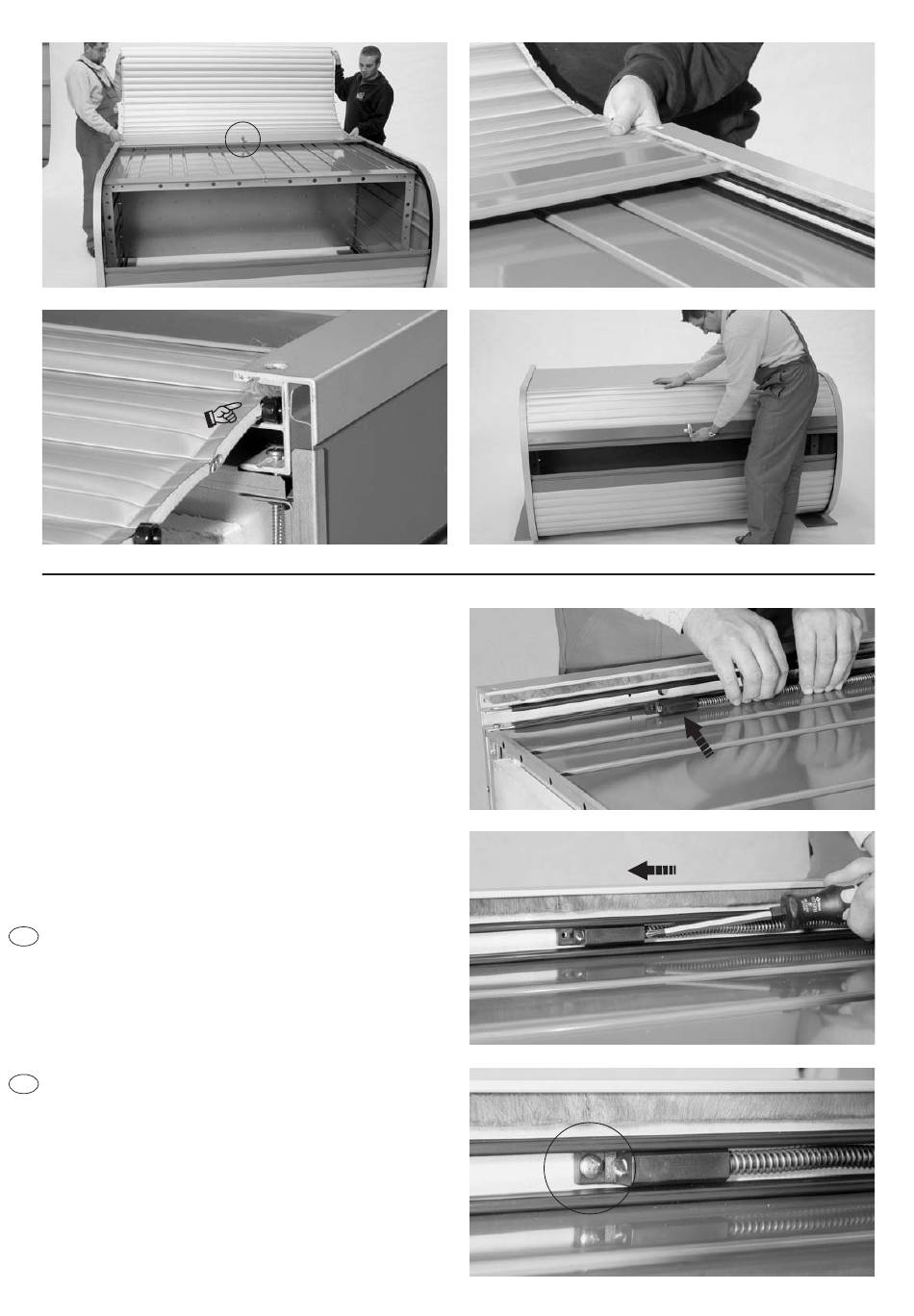

Montage der hinteren Rollladen-Stopper:
6.
Die beiden Feder-Stopper werden an der inne-
ren (=unteren) Führungsnut wie abgebildet
eingesteckt und kraftvoll bis zum Anschlag nach unten
gedrückt. Dies gilt für die linke und rechte Seite spiegel-
gleich. Zur Sicherung werden die beiden Stopper mit je
einer kurzen Niro-Blechschraube am Alumi-
niumprofilbogen festgeschraubt. Die beiden Gummi-
Stopper werden wie dargestellt an der äußeren
(=oberen) Führungsnut eingesteckt und wieder bis zum
Anschlag kraftvoll nach unten geschoben.
Die Gummi-Stopper werden ebenfalls links und rechts
mit je einer kurzen Niro-Schraube gesichert.
Jetzt stellen Sie Ihren „StoreMax 190" wieder auf.
Assembly of the back roller shutter-stoppers: Put both spring-
GB
stoppers onto the inner grooves as illustrated and push them down
as far as possible. Tightly secure the stoppers to the arched alumi-
nium section using one stainless steel screw for each side. Then, put
both rubber stoppers onto the outer grooves and push again hard
to fit them in. Secure both rubber stoppers as well with the short
stainless steel screws.
Now stand the "Store Max 190" up once more.
Montage des arrêts arrières du volet roulant: Les deux arrêt-res-
F
sorts sont emboîtés dans la rainure interne (voir photo), exercez une
pression vers le bas jusqu'au butoir. Faites la même chose à gauche
et à droit. Par sécurité, les deux arrêts seront fixés par une vis inoxyd-
able au profil en aluminium.
Les deux arrêts en caoutchouc seront emboîtés dans la rainure ex-
terne et à nouveau enfoncés jusqu'au butoir par une forte pression
vers le bas. Ils seront également fixés par une vis.
Maintenant relevez votre «StoreMax 190».
Schloss
lock
serrure
1.
2.
3.
11
