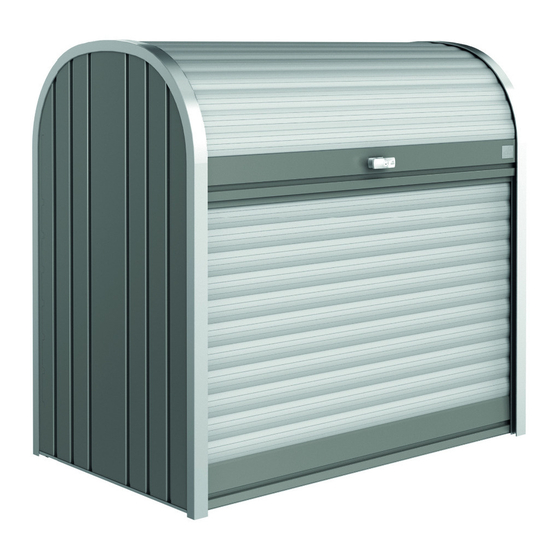

biohort StoreMax 120 Montageanleitung
Verwandte Anleitungen für biohort StoreMax 120
Inhaltszusammenfassung für biohort StoreMax 120
- Seite 1 „StoreMax 120“ Aufbauanleitung Assembly manual Instruction de montage Montage-instructies Ihre Zufriedenheit ist uns wichtig! www.biohort.at/garantieschein 117 cm x 73 cm x 109 cm BIOHORT Gartengeräte GmbH, A-4120 Neufelden, AUSTRIA www.biohort.at...
- Seite 2 HIN WEISE ZUR MO NTAGE : AC HT UN G : • Für einige Montageschritte benötigen Sie einen Helfer • StoreMax nicht bei Wind zusammenbauen • Die vorliegende Aufbau anleitung zeigt den Zusammen bau • Unbedingt Arbeits hand schuhe für Montage und von „StoreMax 190“, quartz-grau.
-
Seite 3: Übersicht Teile
„StoreMax 120“ mit den beiliegenden Schrauben und Dübel. Denken Sie an Stürmböen!!! ATTENTION: Do not forget to have sufficient anchorage of your “StoreMax 120” using the enc- losed screws and dowels. Consider heavy gusts of wind!!! ATTENTION: N’oubliez pas un ancrage suffisant de votre «StoreMax 120» à l’aide des vis et des chevilles jointes –... - Seite 4 Zusammenbauschritte Steps for assembly - Séquences de montage - Stappen van de montage Zusammenbau der Rückwand: Legen Sie die beiden Rückwand-Blechteile mit der Innenseite nach oben (hellgraue Seite) auf einen sauberen, kratzfreien Boden. Verbinden Sie die beiden Teile wie dargestellt mit 2 Schrau ben/Scheiben/Muttern.
- Seite 5 Montage der Seiten- und Rück wand: Stecken Sie die linke Seiten wand L in das U-Profil der linken Seite der Bodenplatte. Achten Sie auf die richtige Positionierung (siehe Fotos). Ein Helfer stellt die Rückwand an die Rückseite der Bodenplatte und führt die Rückwand wie abgebildet mit der Seiten wand zusammen.
- Seite 6 Die rechte Seitenwand R wird ebenso mit der Rück- wand zusammengeführt und mit 2 Niro-Blechschrau ben mit der Rückwand verbunden. Verschrauben Sie nun im Bodenbereich die Rückwand mit der Boden platte mit 2 Niro- Blechschrauben. Abschließend verbinden Sie die 4 unteren Enden der Aluminium-Profilbögen mit der Bodenplatte mit je einem Blechschrauben.
- Seite 7 Anbringung des Versteifungsprofiles: Mit einem Helfer positionieren Sie das Versteifungsprofil in der Box wie abgebildet. Fixieren Sie das Versteifungsprofil vorerst seitlich links und rechts mit je einer Schrau be/Scheibe/ Mutter. Die Scheiben/ Muttern sind immer innenseitig anzubrin- gen. Befestigen Sie das Versteifungsprofil nun mit den restlichen Schrauben/Scheiben/ Muttern (insgesamt 10 mal, siehe Pfeile).
- Seite 8 Einführen der Rollläden: Legen Sie die Box nach vorne, d.h. die Rückw and blickt nach oben. Führen Sie den „vorderen“ Rollladen (= ohne Schloss!) mit der Außenseite nach oben und den weißen Gummipuffern voran (siehe Foto) behutsam in die innere Führungsnut des Aluminiumbogens ein. Achten Sie dabei, daß...
- Seite 9 Put both of the cylindric stoppers onto the outer grooves as pictured and fix them with the wingnuts. Now stand the “StoreMax 120” up once more. It should be in a closed position.
- Seite 10 Zet nu alle schroeven en moeren met gevoel vast en breng op de moertjes de witte afdekkapjes aan. Zet uw “Storemax 120“ loodrecht en in een rechte hoek op een effen onder- grond en test de lichte bediening van de roldeuren. Voor het invetten van de geleiders wordt een busje vaseline meegeleverd.
- Seite 11 “StoreMax 120” using the enclosed screws and dowels. Consider heavy gusts of wind!!! Kunststoffdübel ATTENTION: N’oubliez pas un ancrage suffisant de votre «StoreMax 120» à l’aide des vis et des chevilles Senkkopfschraube jointes – pensez aux rafales de vent!!! Screw Vis noyée...
- Seite 12 Zubehör für den StoreMax 120 Optional accessory for StoreMax 120 Accessoire optionnel pour StoreMax 120 Toebehoren voor StoreMax 120 ohne Dekoration without decoration sans décoration Regaleset (Art.-Nr. 74010) Shelf-bases (order-no: 74010) Jeu d’étagères (No. commande: 74010) Weitere Biohort-Produkte Further Biohort-products...
