posiwire
Explosionsgeschützte Wegseil-Positionssensoren

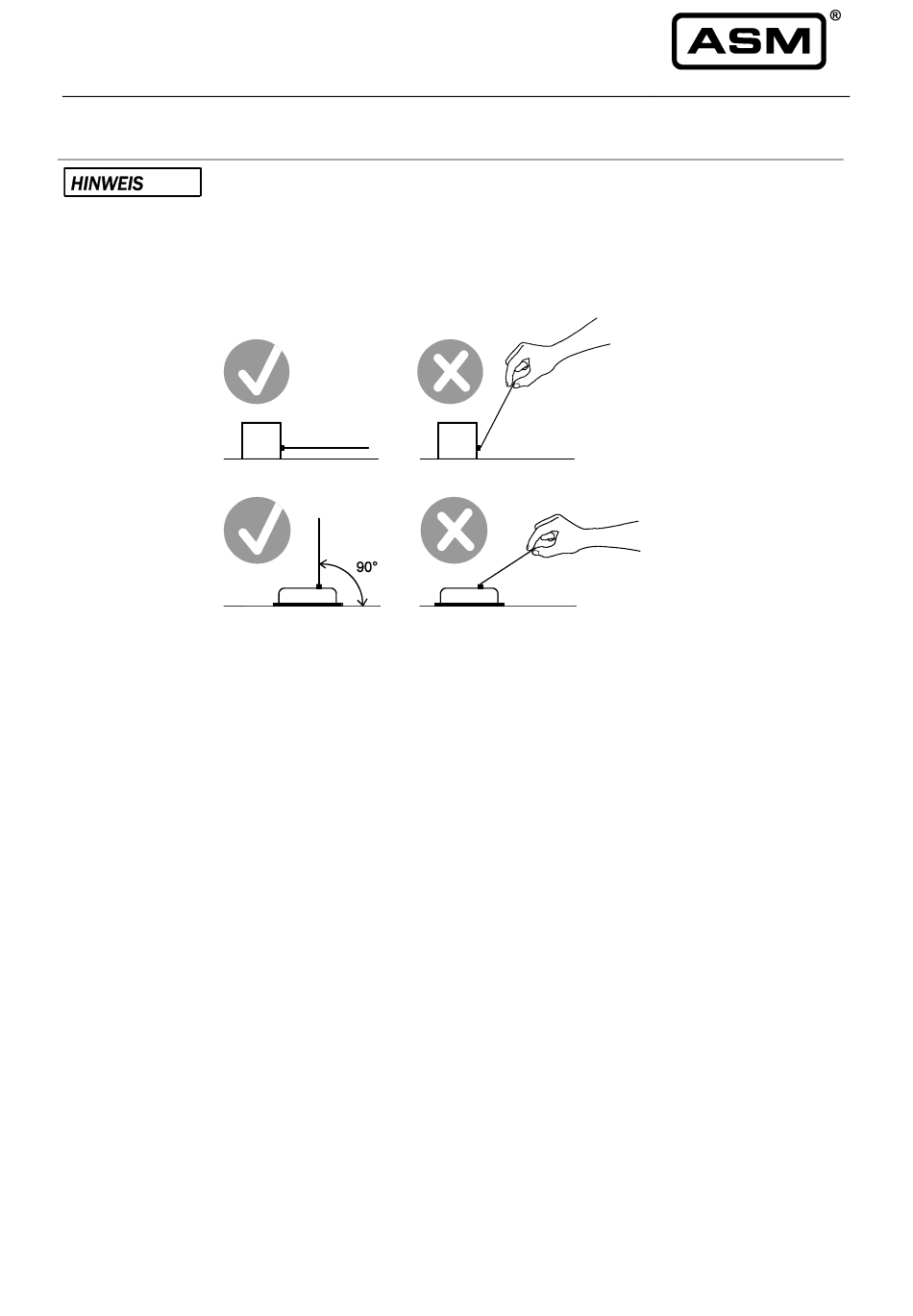

Seilauszug nur in Achsrichtung des Seilaustritts – nicht schräg
richtig
•
•
Befestigung
Um einen störungsfreien Betrieb zu gewährleisten, muss der Sensor entsprechend dieser Anleitung montiert
werden. Die Befestigung des Sensors erfolgt je nach Sensortyp über Bohrungen in der Bodenplatte,
Gewindebohrungen im Sensor, Befestigungswinkel, Befestigungsbleche oder T-Nuten für
Sechskantschrauben. Die erforderlichen Maße können dem Datenblatt entnommen werden.
Sensor auf ebener Fläche montieren.
Gegebenenfalls sind Unterlegscheiben und/oder Schraubensicherungen vorzusehen.
Die Anzugsmomente der Befestigungsschrauben sind abhängig vom Material (siehe Seite 13 ff).
10
•
Bei Schrägzug wird die Lebensdauer des Sensors eingeschränkt und es
kommt zu Messfehlern (kein Garantieanspruch bei Beschädigung durch
Schrägzug).
Kann das Messseil aufgrund der Messaufgabe nicht in Achsrichtung der Seil-
Austrittsöffnung herausgeführt werden, muss zur Umlenkung des Seiles die
Seilrolle SR2 eingesetzt werden.
Für spezielle Anwendungen sind Seilverlängerungen mit beidseitig
angebrachtem Seilclip lieferbar.
falsch
Sensor mit
horizontalem
Auszug
Sensor mit
vertikalem Auszug
Version 6.0.0
www.asm-sensor.com
