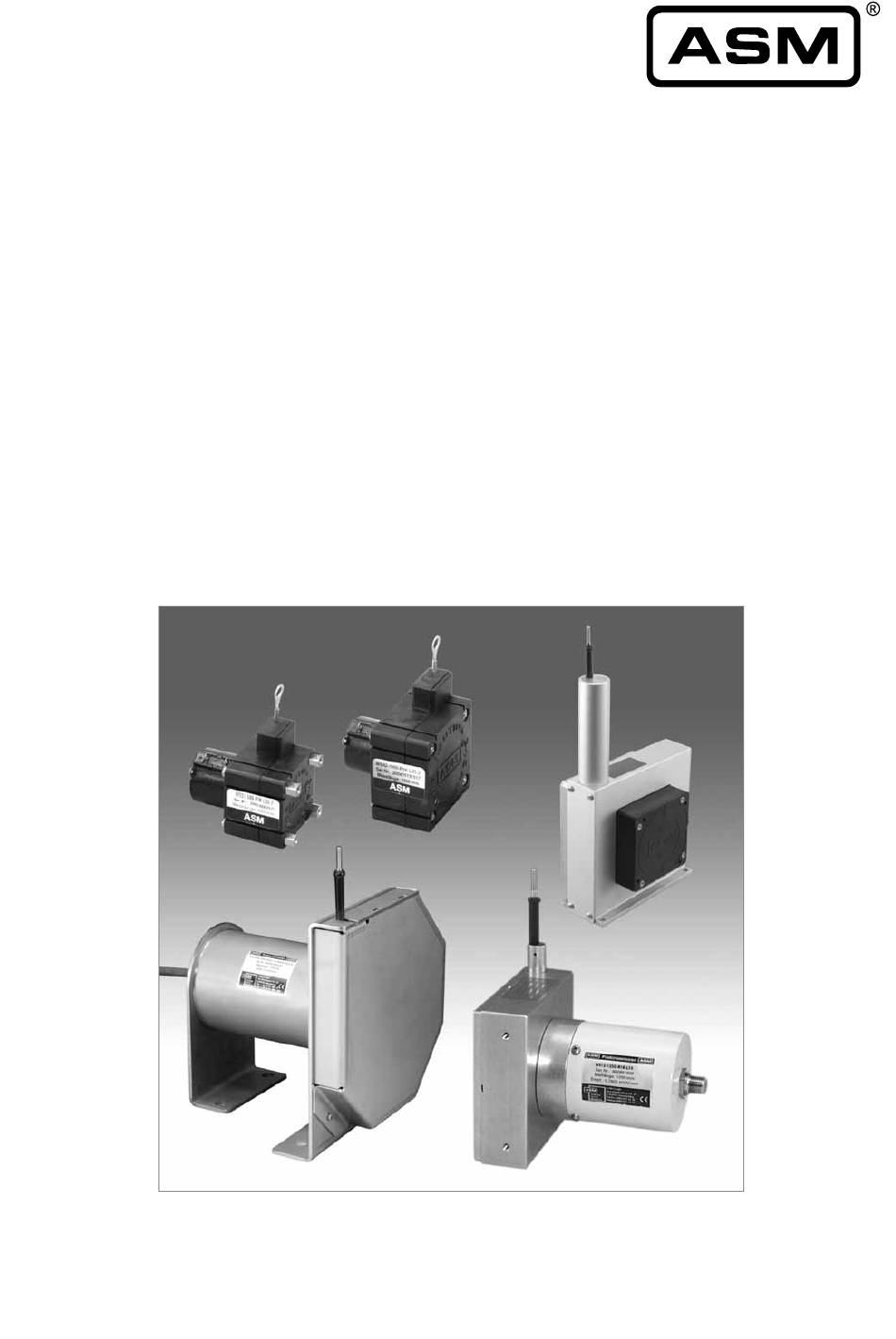

- Seite 1 POSIWIRE ® Positionssensoren nach dem Wegseilprinzip Montage- und Bedienungsanleitung Vor Inbetriebnahme sorgfältig lesen!
-
Seite 2: Inhaltsverzeichnis
Inkremental-Encoder SSI-Schnittstelle mit Potentiometer mit magnetischem Absolut-Encoder mit optischem Absolut-Encoder CAN-Bus mit magnetischem Absolut-Encoder mit optischem Absolut-Encoder DeviceNet Profibus DP Interbus Anhang Erläuterungen zu den Ausgangsarten Kenngrößen zur Zuverlässigkeit Konformitätserklärung MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 3: Sicherheits- Und Warnhinweise
Nichtbeachtung kann zu schweren Verletzungen oder Tod führen! Gefahr für Personen VORSICHT Nichtbeachtung kann zu geringfügigen Verletzungen führen! Warnung vor Sachschäden HINWEIS Nichtbeachtung kann zu geringen bis erheblichen Sachschäden führen! © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 4 Verletzung ausgeschlossen ist! Die angelegte Betriebsspannung darf den im Datenblatt angegebenen Wert nicht überschreiten • Verletzungsgefahr! Beschädigung des Sensors! Stöße und Schläge auf den Sensor vermeiden • Beschädigung des Sensors! MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 5: Bestimmungsgemäße Verwendung
Längen- bzw. Positionsbestimmung genutzt wird. Nicht Eine nicht bestimmungsgemäße Verwendung liegt vor, wenn der Sensor außerhalb seiner festgelegten technischen Daten und Umgebungsbedin- bestimmungs- gungen für Anwendungen außer Positionsmessung benutzt wird. gemäße Verwendung © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 6: Beschreibung
(z.B. 1 kΩ) Integrierter Signalumformer 30 % 100 % (z.B. 4 ... 20 mA) 4 mA 8,8 mA 20 mA Inkrementalencoder 30 % 100 % (z.B. 10 Pulse/mm) 3000 10000 Messbereich MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 7: Anlieferung / Lieferumfang
Im Lieferumfang nicht enthalten sind die Gegenstecker für den elektrischen Anschluss. Diese sind unter folgenden Bestellbezeichnungen erhältlich: Winkelkupplung 8-polig DIN CONN-DIN-8F-W Kupplung gerade 8-polig M12 CONN-M12-8F-G Winkelkupplung 12-polig DIN CONN-DIN-12F-W Kupplung gerade 12-polig CONN-CONIN-12F-G © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 8: Montage
Die Federstahlöse (entsprechend der Skizze links) lässt sich zum leich- teren Anbringen des Messseils öffnen. Befestigung Um störungsfreien Betrieb zu gewährleisten, muss der Sensor entsprechend dieser Anleitung montiert werden. MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 9 Aufschrauben einer M4-Mutter montiert. Dabei darf der M4-An- schluss nicht gedreht werden, da sonst das Messseil verdrillt wird! WARNUNG Einhängen des Seilclips Beim Einhängen des Seilclips in die Vorrichtung unbedingt die Vorsichts- maßnahmen (Seite 8) beachten. © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 10 Sensor auf ebener Fläche montieren. Anzugsmomente Folgende Anzugsmomente / Schrauben und Schraubenwerkstoff sind Empfehlungen. Gegebenenfalls sind Unterlegscheiben und/oder Schraubensicherungen vorzusehen. Der Anwender ist selbst für das richtige Anzugsmoment verantwortlich, da ASM nicht die Einsatzbedingungen kennt. M2,5 Modell...
- Seite 11 POSIWIRE ® Bedienungsanleitung Montage M5 (4x) Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS10 M5, 8 mm tief WS10ZG M5, 8 mm tief WS10SG M5, 8 mm tief © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 12 POSIWIRE ® Bedienungsanleitung Montage Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS17KT WS19KT WS21 MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 13 POSIWIRE ® Bedienungsanleitung Montage M4 (4x) Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS58C M4, 5 mm tief © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 14 POSIWIRE ® Bedienungsanleitung Montage Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS60 10,0 MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 15 POSIWIRE ® Bedienungsanleitung Montage Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS7.5 © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 16 POSIWIRE ® Bedienungsanleitung Montage Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS61 WS85 WS85 für Langloch M6 für Langloch MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 17 POSIWIRE ® Bedienungsanleitung Montage Montage Montage M5 (4x) Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS12 M5, 10 mm tief © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 18 POSIWIRE ® Bedienungsanleitung Montage Montage Modell Schraube Schraubenwerkstoff Anzugsmoment [Nm] WS100M MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 19: Winkelkupplung Conn-Din-8F-W
Übrige Teile gemäß Darstellung montieren und Druckschrau- be festdrehen. E inlegen der Profildichtung und Befestigung am Flansch- stecker. Den richtigen Sitz der Profildichtung überprüfen. Kabelschirm verbunden Schirm wird um Schirmring gelegt. Kabelschirm nicht verbunden Schirm abschneiden und mit Schrumpfschlauch isolieren. © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 20: Kupplung Gerade Conn-M12-8F-G
Alle Dichtungen der geraden Kupplung müssen sorgfältig montiert wer- den. Die Kupplung ist für Kabeldurchmesser von 6 bis 8 mm geeignet. Der HINWEIS Dichtring muss das Kabel eng umschließen (falls erforderlich, Schrumpf- schlauch verwenden). MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 21: Kupplung Gerade Conn-Conin-12F-G
Alle Dichtungen der geraden Kupplung müssen sorgfältig montiert wer- den. Die Kupplung ist für Kabeldurchmesser von 6 bis 8 mm geeignet. Der HINWEIS Dichtring muss das Kabel eng umschließen (falls erforderlich, Schrumpf- schlauch verwenden). © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 22: Anschluss
– 12 V)/0,02 A) – R Mmax Bei einer Speisespannung von beispielsweise 24 V DC und einem Lei- tungswiderstand R von 500 Ω darf R einen Maximalwert von 100 Ω an- nehmen. Externe Beschaltung Spannungsabfall am Messwiderstand Geräteanschluss MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 23: Seilabstreifer Sab5
4. Einfädeln des Messseils in die Spiral- bürste. Darauf achten, dass das Messseil nicht geknickt wird! Seil nicht schnappen lassen! 5. Messseil durch die Scheibe fädeln und Aluscheibe wieder montieren. © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 24: Kalibrierung
Instandhaltung Reparaturen und Vermessung der Genauigkeit von ASM-Positionssen- und Entsorgung soren und Zubehör werden ausschließlich bei ASM in Moosinning durch- geführt. Wegen möglicher Verletzungsgefahr und unsachgemäßer Handhabung wird dringend von Reparaturversuchen abgeraten. Bei Fremdeingriff er- lischt die Gewährleistung und jeglicher Haftungsanspruch. -
Seite 25: Ausgangsarten Spannungsteiler Mit Potentiometer
[ws, br, gn, ge] [br, ws, bl, sw, gr] Poti + weiß braun Poti GND braun weiß Poti Schleifer grün blau gelb schwarz grau Anschlussbild CONN-M12-8F CONN-DIN-8F A-Codierung Sicht auf Lötseite des Gegensteckers © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 26: Analoger Ausgang
Versorgung + weiß Versorgung GND braun Signal + grün Signal GND gelb 5,6,7,8 grau, rosa, blau, rot CONN-M12-8F CONN-DIN-8F Anschlussbild A-Codierung Sicht auf Lötseite des Gegensteckers - Steckertyp beachten! - MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 27 Kabel- Anschlussbelegung Signal Stecker Pin aderfarbe Signal + weiß Signal - braun grün gelb grau rosa blau Anschlussbild CONN-M12-8F CONN-DIN-8F A-Codierung Sicht auf Lötseite des Gegensteckers - Steckertyp beachten! - © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 28 Versorgung GND braun Nicht belegt grün Nicht belegt gelb Signal + grau Signal GND rosa ZERO blau Anschlussbild CONN-M12-8F CONN-DIN-8F Sicht auf Lötseite A-Codierung des Gegensteckers - Steckertyp beachten! - MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 29: Mit Magnetischem Absolut-Encoder
4 ... 20 mA, Dreileiter max. 100 mA Bürde R 500 Ω max. Ausgangsstrom 4 ... 20 mA Messrate 1 kHz Standard Stabilität (Temperatur) ±50 x 10 /°C vom Messbereich (typisch) Elektrischer Schutz Gegen Verpolung, Kurzschluss Arbeitstemperatur -20 ... +85° C EN61326-1:2013 © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 30 Versorgung + weiß zweikanalig Signal braun redundant, grün ein Stecker ZERO/END gelb (Option PMU) Versorgung + grau Signal rosa blau ZERO/END (Option PMU) CONN-M12-8F Anschlussbild A-Codierung Sicht auf Lötseite des Gegensteckers MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 31: Inkrementeller Ausgang
Anschlussbelegung Versorgung + weiß Versorgung GND braun Signal B (A+90°) grün Signal A gelb Signal grau Signal rosa Signal Z (Nullpuls) blau Signal CONN-M12-8F CONN-DIN-8F Anschlussbild A-Codierung Sicht auf Lötseite des Gegensteckers © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 32 Stecker Pin Sicht auf Lötseite Anschlussbelegung WS10 WS12 des Gegensteckers Versorgung + Versorgung GND (0 V) CONN-M12-8F Signal A A-Codierung Signal A Signal B Signal B Signal Z (Nullpuls) Signal Z MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 33 Sicht auf Lötseite Anschlussbelegung Stecker Pin des Gegensteckers Versorgung + Versorgung GND (0 V) CONN-CONIN-12F Signal A Signal A Signal B Signal B Signal Z (Nullpuls) Signal Z Störungssignal Uas Schirm Gehäuse © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 34: Ssi-Schnittstelle
DATEN grau DATEN rosa Schirm nicht angeschlossen − Hinweis: Mit zunehmender Kabel länge sinkt die zulässige Übertragungsrate. Sicht auf Lötseite des Gegensteckers - Steckertyp beachten! - CONN-M12-8F CONN-DIN-8F A-Codierung MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 35: Mit Magnetischem Absolut-Encoder
100-300 kHz Sicht auf Lötseite Signal Stecker Kabel- Anschlussbelegung des Gegensteckers aderfarbe Versorgung + weiß CONN-M12-8F Versorgung braun A-Codierung TAKT grün TAKT gelb DATEN grau DATEN rosa − blau − © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 36: Mit Optischem Absolut-Encoder
CONN-CONIN-17F TAKT DATEN DATEN Drehrichtung Null setzen Durch dauerhaftes Verbinden mit Versorgung + wird die Drehrichtung umgekehrt Durch Anlegen einer positiven Flanke >1ms wird der aktuelle Positionswert auf Null gesetzt. MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 37 Grün DATEN Rosa DATEN Grau Direction * Blau 0 V-Signalausgang Schwarz * unbeschaltet oder Versorgung + = rechtsdrehend aufsteigende Werte = rechtsdrehend fallende Werte Sicht auf Lötseite des Gegensteckers CONN-CONIN-12F © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 38: Can-Bus
±50 x 10 /°C vom Messbereich (typisch) Wiederholgenauigkeit 1 LSB Arbeitstemperatur -20 ... +85 °C Elektrischer Schutz Gegen Verpolung, Kurzschluss EN 61326-1:2013 Sicht auf Lötseite Signal Stecker Pin Anschlussbelegung des Gegensteckers Schirm Versorgung + CONN-M12-5F A-Codierung CAN-H CAN-L MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 39 NMT-Master innerhalb eines Zeitfensters abgefragt. Das Heartbeat-Pro- tokoll überträgt automatisch den Teilnehmer-Status (Heartbeat-Nachricht) innerhalb des Producer Heartbeat Zeitfenster. Durch die Verwendung der Beispiel-CAN-Protokolle in diesem Handbuch kann der Sensor ohne CANopen-Master-Gerät verwendet werden. © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 40 TPDO Disable 80 00 xx xx TPDO Enable 00 00 xx xx In der Übertragunsart “zyklisch asynchron” werden TPDOs in regelmäßigen Zeitintervallen mit der vom Event-Timer definierten Zeitdauer gesendet. In der Übertragungsart “change of state” wird die TPDO-Übertragung durch Änderung des Positionswerts getriggert. Sie ist aktiv, wenn der Event-Timer auf “0” gesetzt ist, wobei “Inhibit time” eine minimale Zeitverzögerung zwischen aufeinanderfolgenden TPDOs definiert. In “Sync mode” erfolgt die Übertragung des TPDO bei Empfang einer Anzahl von 1 oder mehreren SYNC-Befehlen. Aktivieren oder Deaktivieren eines TPDO erfolgt durch Setzen von Bit 31 des COB-ID ‘0‘ resp. ‘1‘ (Default: “0” Enabled). MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 41 PDO4 Event timer 0 .. 7FFFh TPDO1-Mapped Object 1A00 60040020h TPDO2-Mapped Object 1A01 60040020h TPDO4-Mapped Object 1A03 63000108h NMT-Startup 1F80 0, 8 *) Rücksetzung auf Werkseinstellungen außer Bitrate und Node ID © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 42 6327 6330.. Cam 1-8 hysteresis 6337 For dual redundant devices: Always configure Baud-Rates to the same value and the Node-Ids to different values. Operating Parameters (Object 6000) md = 0/1 Measuring direction in / out sfc = 0/1 Scaling function disabled/enabled MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 43 Event Timer 100ms (FE, T!=0) TPDO-02: Position Data, 4 Byte 2FFh Sync Mode TPDO-04: CAM Status, 1 Byte 4FFh Change of State Mode Baud Rate (Object 2010) Baud Rate Index Baud Rate [kbit/s] 1000 © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 44: Beispiele
Die Beispiel Protokolle wurden erzeugt mit dem USB-to-CAN-PC-Interface mit CAN-Monitor „mini- Mon“ (IXXAT Automation GmbH, D-88250 Weingarten). Sie ermöglichen dem Benutzer Sensoren mit Hilfe eines Host-PC zu konfigurieren und auch ohne CANopen-Master in Betrieb zu nehmen. Die Benutzeroberfläche des miniMon besteht aus einem Fenster für Konfiguration und Status und je einem Fenster zum Senden und Empfangen von Nachrichten. Beispiel 1 (Screenshot) MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 45: Beispiel 1 - Beschreibung
Das SAVE-Kommando im Beispiel ist somit an die noch aktuelle alte Node- Id adressiert. Screen Shot Explanation: Boot-Up message Set node Id to 7E Response Set baud rate to 1000kbit/s Response SAVE Response © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 46 POSIWIRE ® mit magnetischem Absolut-Encoder CANopen Beispiel 2 (Screenshot) MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 47: Beispiel 2 - Beschreibung
Set PDO1 Event Timer 500 Response Set PDO1 COB-Id to 1F1 Response Set Autostart Response SAVE Response .. POWER OFF Boot Up on POWER ON Cyclic PDO Transfer on Power On © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 48 Stichleitungen klein halten (empfohlen: Stichleitung Anschluss < 0,5 m). Haben die Abschlussgeräte keinen internen Abschluss- widerstand, Bus-Leitung an beiden Enden mit 120 Ohm abschließen. Abschluss- T-Stück CAN-Bus-Kabel widerstand Sensor MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 49 Gegen Verpolung, Kurzschluss Durchschlagfestigkeit 1 kV (V AC, 50 Hz, 1 min.) EN 61326-1:2013 Sicht auf Lötseite Signal Stecker Pin Anschlussbelegung des Gegensteckers Schirm Versorgung + CONN-M12-5F A-Codierung CAN-H CAN-L © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 50 Peer-to-peer message (PGN 0x00EF00), send/receive format 8 Byte data frame Index Rd/Wr 4-Byte Data (Node-ID) HIGH Request: Control Unit → Sensor → 0EFh Response: Control Unit ← Sensor ← 0EFh Acknowledge codes: 0: Acknowledge, 81: Read only parameter, 82: Range overflow, 83: Range underflow, 84: Parameter does not exist Sensor Node-ID (Default 0F7h, 247d) Control-Unit Node-ID MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 51: Configuration Examples
8 Byte data frame HIGH → 0EFh ← 0EFh Example: Read Transmit Cycle value, Index 31 → 0EFh ← 0EFh Example: Store Parameters permanently, Index 28 → 0EFh ← 0EFh Reload factory defaults, Index 29 → 0EFh ← 0EFh Example: Broadcast (PGNLow = 0FFh - Reload factory defaults of all sensors, Index 29 → 0EFh 0FFh ← 0EFh © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 52: Encoder - Parameters
Broadcast access by PGN = 0FFh adresses the specified index of all sensors Depending on configuration ordered default settings may be different, refer to ASM homepage. Process data Process data are transmitted by broadcast proprietary-B-Message PGN 0x00FFxx where the low byte is configurable. Data field of process data Error Position value Byte Error codes: 0 = no error, 1 = error MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 53: Verdrahtung
Stichleitungen klein halten (empfohlen: Stichleitung Verdrahtung < 0,5 m). Haben die Abschlussgeräte keinen internen Abschluss- widerstand, Bus-Leitung an beiden Enden mit 120 Ohm abschließen. Abschluss- T-Stück CAN-Bus-Kabel widerstand Sensor © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 54 CAN out + CAN out – 0V out Hinweise: Download der Bedienungsanleitung und der Konfigurations- Datei des Encoders auf der ASM-Webseite www.asm-sensor.de unter “Downloads” (hcanop_de_en.zip). Vor Inbetriebnahme muss der Encoder parametriert werden! In der Folgeelektronik ist die dem Datenblatt zu entnehmende 12-Bit-LSB- Auflösung als Skalierfaktor zu berücksichtigen.
-
Seite 55: Mit Optischem Absolut-Encoder
Drain Drain CAN-H CAN-L Hinweise: Download der Bedienungsanleitung und der Konfigurations- Datei des Encoders auf der ASM-Webseite www.asm-sensor.de unter “Downloads” (hdev_de_en.zip). Vor Inbetriebnahme muss der Encoder parametriert werden! In der Folgeelektronik ist die dem Datenblatt zu entnehmende 12-Bit-LSB- Auflösung als Skalierfaktor zu berücksichtigen. Ist der Encoder auf eine andere Single-Turn-Auflösung eingestellt, ergibt sich der Skalierfaktor aus der Auflösung der Messtrommel des WS-Sen-... -
Seite 56: Profibus Dp
A in B out A out Hinweise: Download der Bedienungsanleitung und der Konfigurations- Datei des Encoders auf der ASM-Webseite www.asm-sensor.de unter “Downloads” (hprof_de_en.zip). Vor Inbetriebnahme muss der Encoder parametriert werden! In der Folgeelektronik ist die dem Datenblatt zu entnehmende 12-Bit-LSB- Auflösung als Skalierfaktor zu berücksichtigen. -
Seite 57: Interbus
ENCOM-Profil K3, K2, 32 Bit, Interbus K2/K3 Prozessdaten binär DÜ-Format Sµpi-Adresse 0 (entsprechend Fa. Phönix) Byte Nr. ID-Code K2 36 H (= 54 dez.) ID-Code K3 37 H (= 55 dez.) Signal Klemmleiste-Anschluss-Nr. Anschlussbelegung (Bushaube) RBST © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 58: Anhang
Für eine analoge Messwert-Erfassung ist der Spannungsausgang die Schnittstelle erster Wahl, beispielsweise für Schnellschreiber, Wellen- form-Analysatoren, Datenlogger und für die Darstellung durch analoge und digitale Oszilloskope. Der 0...10V-Ausgang von ASM ist für einen breiten Eingangsspannungsbereich ausgelegt und gegen elektromagnetische B eeinflussung besonders geschützt. - Seite 59 Beschaltung seitens der Folgeelektronik ist diese Ausgangsart be- sonders robust gegen elektromagnetische Beeinflussung von Sensor und Sensorkabel. Wie bei der Zweileiter-Technik wird der Messwert an einer Bürde R als Spannungssignal dargestellt und ist in weiten Grenzen unbe- einflusst vom Leitungswiderstand. Auswertung des Messsignals 420T © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0...
- Seite 60 Ausschalten des Sensors erhalten. Der Auslieferzustand wird wieder hergestellt, indem der Tastschalter während des Einschaltens für 2 .. 3 Sekunden betätigt bleibt. Versorgung + Signal U2/PMU I1/PMU U8/PMU ZERO/END MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0...
-
Seite 61: Ssi-Schnittstelle
DATEN das Potential der Betriebsspannung an. Sind die Datenleitungen in der Folgeelektronik nicht galvanisch getrennt, kann deren Eingangsstufe zerstört werden. Dies gilt insbesondere für das Ziehen des Anschlussste- ckers unter Spannung. Verdrahtung Sensor Folgeschaltung © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 62: Anhang - Kenngrößen Zur Zuverlässigkeit Bauformen Mit Magnetischem Encoder
Umlenkung Funktionale Sicherheit IEC 61508-1, -2, -6 Normen Sicherheit von Maschinen ISO 13849-1 Ausfallraten Bauelemente (Siemens) SN 29500 *) = Bezugswerte: Bezugsversorgungsspannung UB = 24 V, Bezugstemperatur ϑ = 60 °C MAN-WS-D-15 © by ASM GmbH www.asm-sensor.de Tel.: +49 8123 986-0... -
Seite 63: Konformitätserklärung
WS31, WS42, WS58C, WS60, WS61, WS85, WS21, WS100M auf das sich die Erklärung bezieht, mit den folgenden Normen oder normativen Dokumenten über- einstimmt: Richtlinien: 2014 96/79 Normen: EN 61326-1:2013 (EMV) Moosinning, 08.07.2015 i.A. Peter Wirth Leiter Entwicklung © by ASM GmbH MAN-WS-D-15 www.asm-sensor.de Tel.: +49 8123 986-0... - Seite 64 ASM GmbH Automation • Sensorik • Messtechnik Am Bleichbach 18-24 85452 Moosinning Telefon: +49 8123 986-0 Telefax: +49 8123 986-500 Internet: www.asm-sensor.de E-Mail: info@asm-sensor.de © by ASM GmbH, Moosinning 2.0.0 / 07.2015 Änderungen vorbehalten, Nachdruck verboten. Schutzvermerk DIN 34 beachten!
