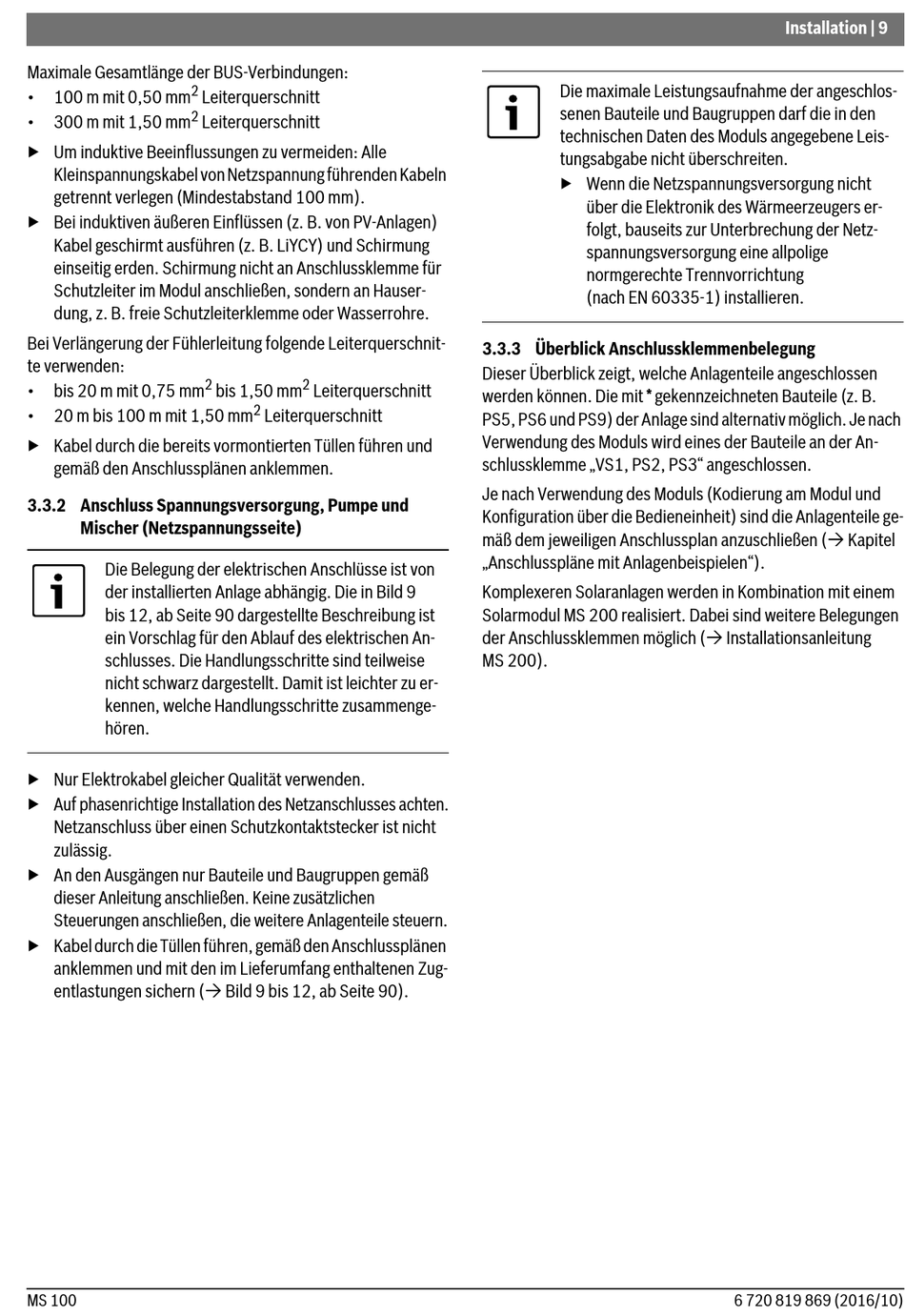

Anschluss Spannungsversorgung, Pumpe Und Mischer (Netzspannungsseite); Überblick Anschlussklemmenbelegung - Bosch MS 100 Installationsanleitung

Maximale Gesamtlänge der BUS-Verbindungen:
2
• 100 m mit 0,50 mm
2
• 300 m mit 1,50 mm
▶ Um induktive Beeinflussungen zu vermeiden: Alle
Kleinspannungskabel von Netzspannung führenden Kabeln
getrennt verlegen (Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen)
Kabel geschirmt ausführen (z. B. LiYCY) und Schirmung
einseitig erden. Schirmung nicht an Anschlussklemme für
Schutzleiter im Modul anschließen, sondern an Hauser-
dung, z. B. freie Schutzleiterklemme oder Wasserrohre.
Bei Verlängerung der Fühlerleitung folgende Leiterquerschnit-
te verwenden:
• bis 20 m mit 0,75 mm
• 20 m bis 100 m mit 1,50 mm
▶ Kabel durch die bereits vormontierten Tüllen führen und
gemäß den Anschlussplänen anklemmen.
3.3.2 Anschluss Spannungsversorgung, Pumpe und
Mischer (Netzspannungsseite)
Die Belegung der elektrischen Anschlüsse ist von
der installierten Anlage abhängig. Die in Bild 9
bis 12, ab Seite 90 dargestellte Beschreibung ist
ein Vorschlag für den Ablauf des elektrischen An-
schlusses. Die Handlungsschritte sind teilweise
nicht schwarz dargestellt. Damit ist leichter zu er-
kennen, welche Handlungsschritte zusammenge-
hören.
▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses achten.
Netzanschluss über einen Schutzkontaktstecker ist nicht
zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß
dieser Anleitung anschließen. Keine zusätzlichen
Steuerungen anschließen, die weitere Anlagenteile steuern.
▶ Kabel durch die Tüllen führen, gemäß den Anschlussplänen
anklemmen und mit den im Lieferumfang enthaltenen Zug-
entlastungen sichern ( Bild 9 bis 12, ab Seite 90).
MS 100
Leiterquerschnitt
Leiterquerschnitt
2 2
bis 1,50 mm Leiterquerschnitt
2
Leiterquerschnitt
Die maximale Leistungsaufnahme der angeschlos-
senen Bauteile und Baugruppen darf die in den
technischen Daten des Moduls angegebene Leis-
tungsabgabe nicht überschreiten.
▶ Wenn die Netzspannungsversorgung nicht
über die Elektronik des Wärmeerzeugers er-
folgt, bauseits zur Unterbrechung der Netz-
spannungsversorgung eine allpolige
normgerechte Trennvorrichtung
(nach EN 60335-1) installieren.
3.3.3 Überblick Anschlussklemmenbelegung
Dieser Überblick zeigt, welche Anlagenteile angeschlossen
werden können. Die mit * gekennzeichneten Bauteile (z. B.
PS5, PS6 und PS9) der Anlage sind alternativ möglich. Je nach
Verwendung des Moduls wird eines der Bauteile an der An-
schlussklemme „VS1, PS2, PS3" angeschlossen.
Je nach Verwendung des Moduls (Kodierung am Modul und
Konfiguration über die Bedieneinheit) sind die Anlagenteile ge-
mäß dem jeweiligen Anschlussplan anzuschließen ( Kapitel
„Anschlusspläne mit Anlagenbeispielen").
Komplexeren Solaranlagen werden in Kombination mit einem
Solarmodul MS 200 realisiert. Dabei sind weitere Belegungen
der Anschlussklemmen möglich ( Installationsanleitung
MS 200).
Installation | 9
6 720 819 869 (2016/10)
