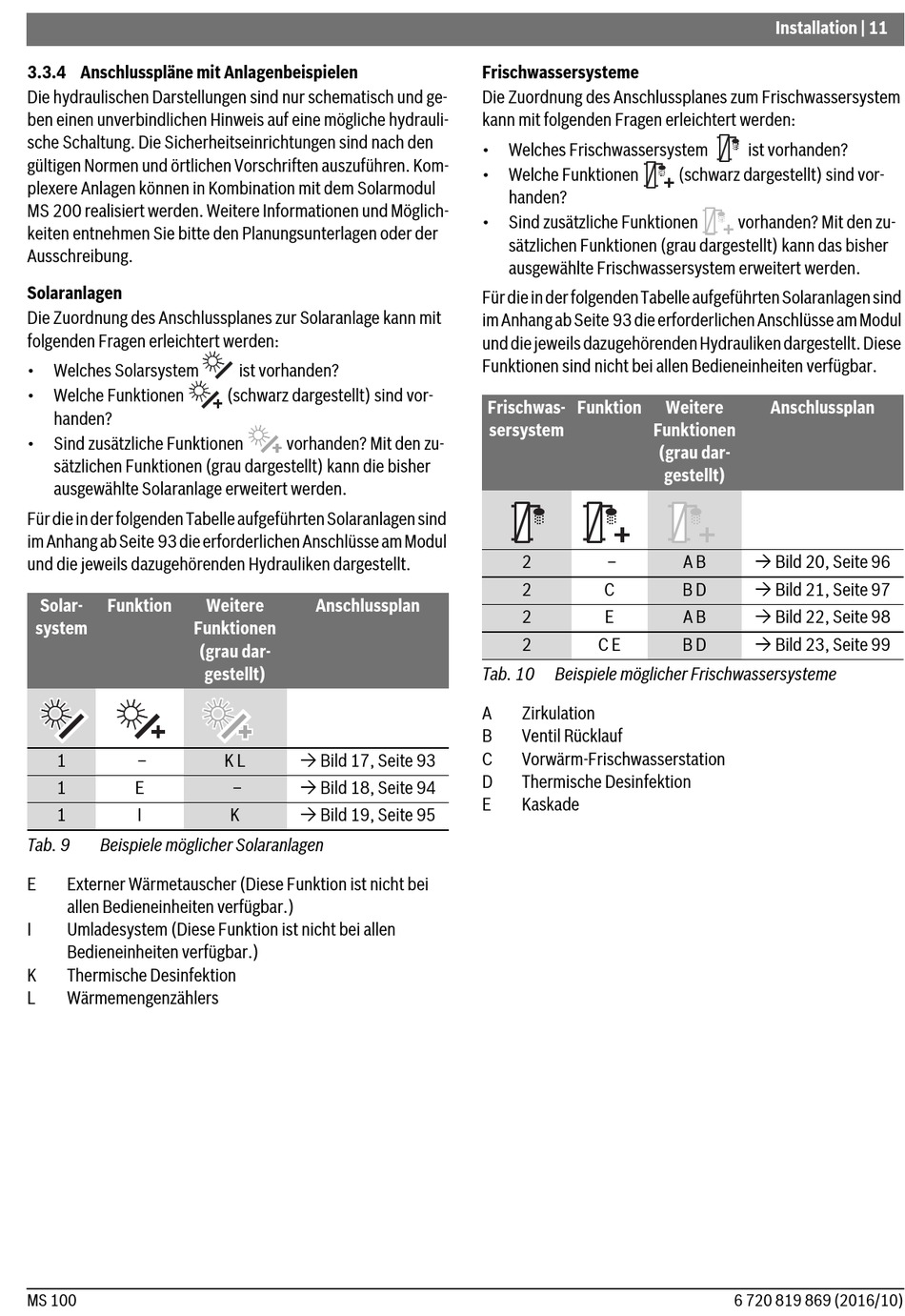

3.3.4 Anschlusspläne mit Anlagenbeispielen
Die hydraulischen Darstellungen sind nur schematisch und ge-
ben einen unverbindlichen Hinweis auf eine mögliche hydrauli-
sche Schaltung. Die Sicherheitseinrichtungen sind nach den
gültigen Normen und örtlichen Vorschriften auszuführen. Kom-
plexere Anlagen können in Kombination mit dem Solarmodul
MS 200 realisiert werden. Weitere Informationen und Möglich-
keiten entnehmen Sie bitte den Planungsunterlagen oder der
Ausschreibung.
Solaranlagen
Die Zuordnung des Anschlussplanes zur Solaranlage kann mit
folgenden Fragen erleichtert werden:
• Welches Solarsystem
• Welche Funktionen
handen?
• Sind zusätzliche Funktionen
sätzlichen Funktionen (grau dargestellt) kann die bisher
ausgewählte Solaranlage erweitert werden.
Für die in der folgenden Tabelle aufgeführten Solaranlagen sind
im Anhang ab Seite 93 die erforderlichen Anschlüsse am Modul
und die jeweils dazugehörenden Hydrauliken dargestellt.
Solar- Funktion
system Funktionen
1 –
1 E
1 I
Tab. 9 Beispiele möglicher Solaranlagen
E Externer Wärmetauscher (Diese Funktion ist nicht bei
allen Bedieneinheiten verfügbar.)
I Umladesystem (Diese Funktion ist nicht bei allen
Bedieneinheiten verfügbar.)
K Thermische Desinfektion
L Wärmemengenzählers
MS 100
ist vorhanden?
(schwarz dargestellt) sind vor-
vorhanden? Mit den zu-
Weitere Anschlussplan
(grau dar-
gestellt)
 Bild 17, Seite 93
K L
 Bild 18, Seite 94
–
 Bild 19, Seite 95
K
Frischwassersysteme
Die Zuordnung des Anschlussplanes zum Frischwassersystem
kann mit folgenden Fragen erleichtert werden:
• Welches Frischwassersystem
• Welche Funktionen
handen?
• Sind zusätzliche Funktionen
sätzlichen Funktionen (grau dargestellt) kann das bisher
ausgewählte Frischwassersystem erweitert werden.
Für die in der folgenden Tabelle aufgeführten Solaranlagen sind
im Anhang ab Seite 93 die erforderlichen Anschlüsse am Modul
und die jeweils dazugehörenden Hydrauliken dargestellt. Diese
Funktionen sind nicht bei allen Bedieneinheiten verfügbar.
Frischwas- Funktion
sersystem Funktionen
2 –
2 C
2 E
2 C E
Tab. 10 Beispiele möglicher Frischwassersysteme
A Zirkulation
B Ventil Rücklauf
C Vorwärm-Frischwasserstation
D Thermische Desinfektion
E Kaskade
Installation | 11
ist vorhanden?
(schwarz dargestellt) sind vor-
vorhanden? Mit den zu-
Weitere Anschlussplan
(grau dar-
gestellt)
 Bild 20, Seite 96
A B
 Bild 21, Seite 97
B D
 Bild 22, Seite 98
A B
 Bild 23, Seite 99
B D
6 720 819 869 (2016/10)
