Beheizter Schlauch
Eine Beschreibung der verfügbaren Schlauchersatzteile
ist in der Betriebsanleitung 309572 des beheizten
Schlauchs enthalten.
Elektrische Schlauchstecker prüfen
1.
Den Netzschalter
zum Stromnetz trennen.
2.
Druck entlasten, Seite 24.
Der Wippendschlauch muss angeschlossen sein.
3.
Elektrischen Schlauchstecker (D) am Reactor-Gerät
abziehen (A
. 11).
BB
4.
Ein Ohmmeter zwischen den beiden Klemmen des
Schlauchsteckers (D) anschließen. Es sollte Durchgang
vorhanden sein.
5.
Bei negativem Testergebnis die einzelnen Schlauch-
abschnitte einschließlich dem Wippendschlauch so lange
überprüfen, bis der Fehler isoliert werden kann.
FTS-Kabel überprüfen
1.
Den Netzschalter
zum Stromnetz trennen.
2.
Druck entlasten, Seite 24.
3.
FTS-Kabel (F) am Reactor-Gerät abziehen (A
4.
Den Widerstand mit einem Ohmmeter zwischen den
Stiften des Kabelsteckers überprüfen.
Stifte
1 und 2
ca. 35 Ohm pro 15,2 m (50 Fuß) Schlauch,
plus ca. 10 Ohm für FTS
1 und 3
5.
Bei negativem Testergebnis den Test am FTS
wiederholen (Seite 39).
311723M
ausschalten. Die Verbindung
ausschalten. Die Verbindung
. 11).
BB
Ergebnis
unendlich
F
A

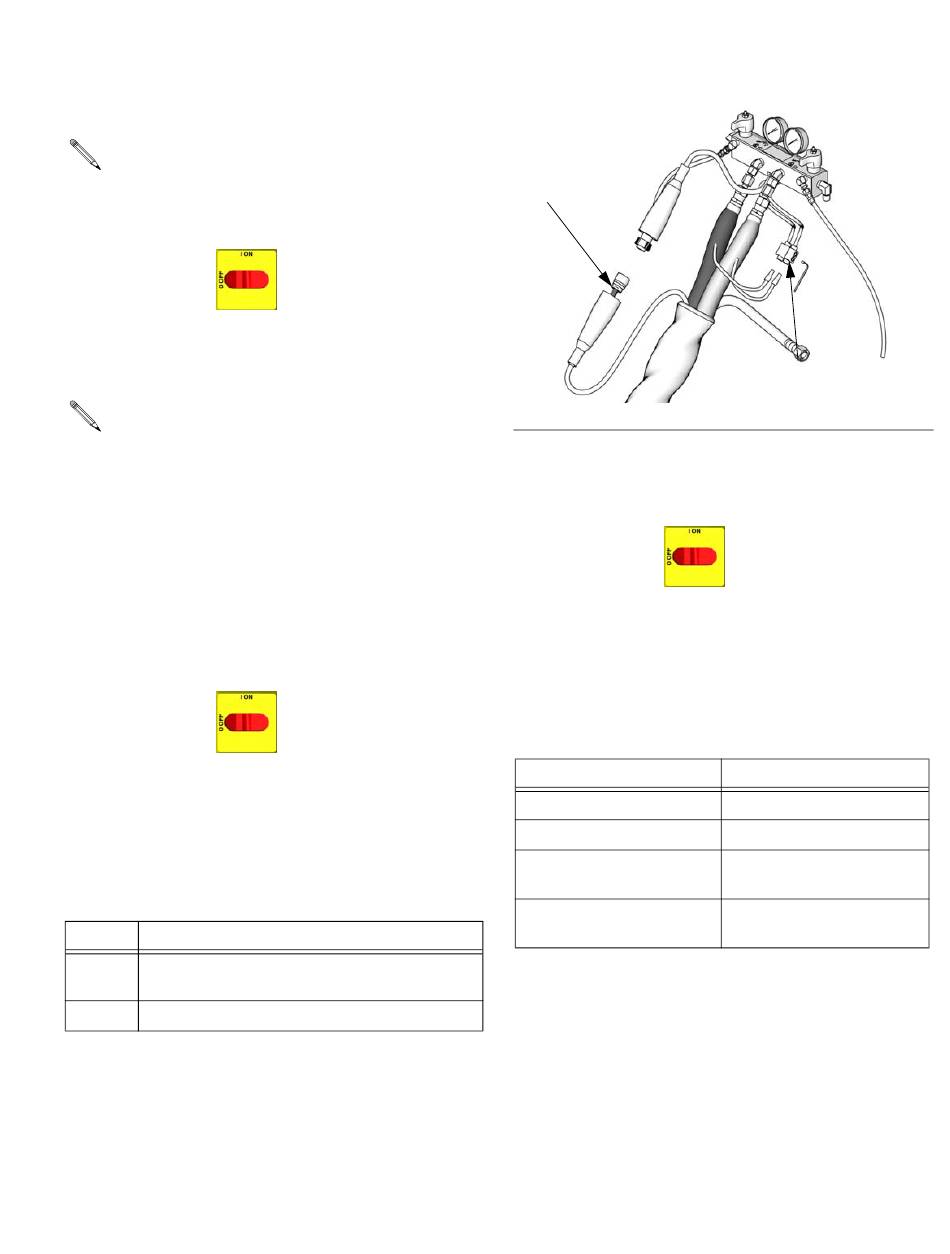

. 11. Beheizter Schlauch
BB
Materialtemperatursensor (FTS)
Test/Ausbau
1.
Den Netzschalter
zum Stromnetz trennen.
2.
Druck entlasten, Seite 24.
3.
Das Band und die Schutzabdeckung vom FTS (11)
abnehmen, A
. 12. Das Schlauchkabel (F) abziehen.
BB
Den Widerstand mit einem Ohmmeter zwischen den
Stiften des Kabelsteckers überprüfen.
Stifte
1 und 2
1 und 3
3 und FTS- Erdungs-
schraube
1 und FTS-Fitting für Kom-
ponente A (ISO)
4.
Wenn der FTS irgendeinen Test nicht besteht, muss er
ausgetauscht werden.
5.
Die Luftschläuche (C, L) und die Elektrostecker (D)
abziehen.
6.
Den FTS vom Wippendschlauch (W) und den Material-
schläuchen (A, B) abziehen.
7.
Den Erdungsdraht (K) von der Erdungsschraube an der
Unterseite des FTS entfernen.
8.
Die FTS-Sonde (H) von der Seite der Komponente A
(ISO) des Schlauchs entfernen.
Reparatur
D
ti9878a
ausschalten. Die Verbindung
Ergebnis
ca. 10 Ohm
unendlich
0 Ohm
unendlich
39
