GWF CF-Echo II Montage- Und Betriebsanleitung Seite 9

8.3.4 Maximalwertanzeige (Anzeigeebene 2)
In diesen Anzeigen werden die aktuellen Monatsmaximalwerte
von Leistung, Durchfluss und Vorlauftemperatur mit Zeitstem-
pel angezeigt. Intern werden jeweils 13/24* Monatsmaximal-
werte gespeichert, welche über den M-Bus oder die optische
Schnittstelle ausgelesen werden können. Die Periodendauer
zur Ermittlung der Maximalwerte beträgt 15 Minuten.
*Softwareversion 20-47 und höher

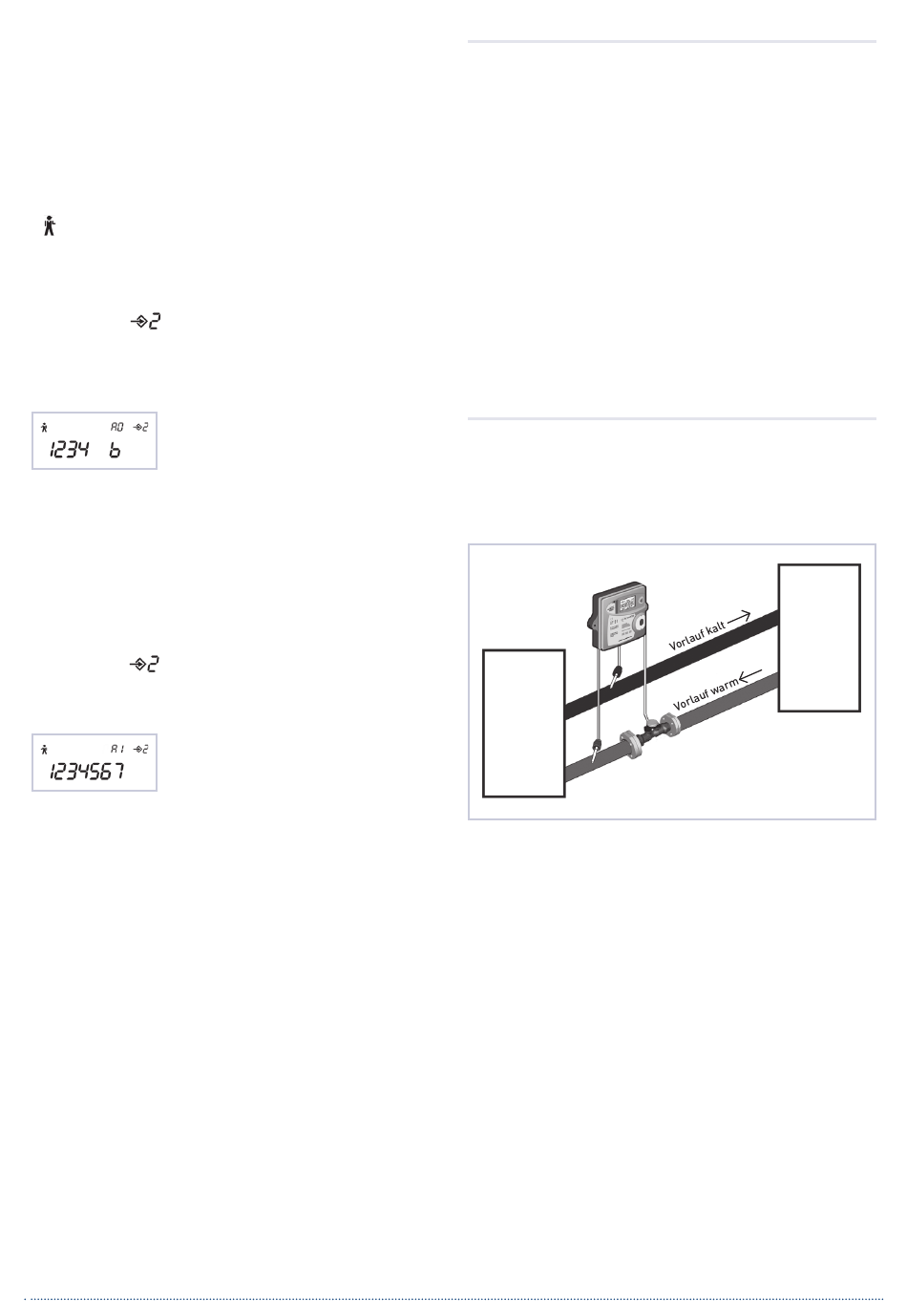

8.3.5 Betriebsstörungsmeldungen (Anzeigeebene 2)
Der CF-Echo II zeigt im Falle von Betriebstörungen ein Symbol
« » in der Anzeige. Bei Erscheinen dieser Störungsmeldung
sollte der zuständige Installateur verständigt werden. Der CF-
Echo II zeigt detaillierte Informationen zu den Betriebsstörungen
in speziellen Anzeigeebenen (siehe Anzeigenbeschreibung).
Anzeigeebene Betriebsunterbrechungscode
A0 = Störungen bei der Temperaturerfassung
1 = Vorlauftemperaturfühler nicht angeschlossen,
Leitung unterbrochen oder defekt
2 = Rücklauftemperaturfühler nicht angeschlossen,
Leitung unterbrochen oder defekt
3 = Negative Temperaturdifferenz; Temperaturfühler vertauscht
(ausser bei kombinierter Wärme- / Kältezählung)
4 = Analog / Digitalwandler defekt (Gerät muss ausgetauscht
werden)
b = Niedrige Batteriespannung (Batterie ersetzen)*
*Softwareversion 20-47 und höher
Anzeigeebene Betriebsunterbrechungscode (optional)
A1 = Störungen der Durchflussmessung
1 = Rückfluss im Zähler bzw. im Leitungssystem
2 = Luft im Leitungssystem, defekte Ultraschallsensoren oder
sehr starke Ablagerungen (Reinigung bzw. Inspektion not-
wendig)
3 = Überschreitung des maximal zulässigen Durchflusses
* Diese Meldung ist eine Warnmeldung und führt nicht zur
Einstellung der Messung.
4 = Verbindungskabel zum Volumenmessteil oder Verbindung zu
den Ultraschallsensoren unterbrochen.
5 = Kein Durchfluss seit > 24 Std. aber ΔT >15 K
6 = Keine Datenkommunikation zwischen Rechenwerk und Volu-
menmessteil (=Normalfall bei 2-adrigen Impulsgebern)
7 = Störung an Optionskarte
8.3.6 M-Bus Parameter (Anzeigeebene 2)
Darstellung von Kenndaten für die Datenfernauslesung über
M-Bus oder optische Schnittstelle.
8.3.7 Stichtagswerte (Anzeigeebene 3)
Darstellung von jeweils 13/24* Monatsendwerten der kumu-
lierten Werte für Energie, Volumen, Kühlenergie (optional) und
Volumen der angeschlossenen Wasserzähler mit Zeitstempel,
beginnend jeweils mit dem Vormonatsendwert.
*Softwareversion 20-47 und höher
9. Einsteck-Optionskarten
Der Funktionsumfang des Rechenwerkes kann durch diverse
Einsteck-Optionskarten hinsichtlich Datenkommunikation und
Datenfernanzeige erweitert werden. Folgende Optionskarten
stehen zur Verfügung.
■ M-Bus / 2 Wasserzählereingänge
■
M-Bus / 2 Impulsausgänge Energie + Volumen
■
M-Bus Power / 2 Wasserzählereingänge
■ LonWorks / 2 Wasserzählereingänge
Einzelheiten zur Montage und Inbetriebnahme sind in den Mon-
tage- und Bedienungsanleitungen der jeweiligen Optionskarten
detailliert beschrieben.
10. Sonderausführung für den Ein-
satz in Kälte- und kombinierten
Wärme- / Kältekreisläufen
10.1 Rechenwerk für den Einsatz in Kältekreisläufen
Bei dieser Produktausführungen ist das Wärmezähler-Rechen-
werk werkseitig speziell für den Einsatz in Kälteanlagen ge-
kennzeichnet und programmiert.
Klimaanlage
kühlt
das System
Die Bedienung, LC-Anzeige sowie Anwendung der Optionskar-
ten entspricht dem Wärmezähler-Rechenwerk, wobei sich alle
energie- und leistungsbezogenen Anzeigen, M-Bus-Daten so-
wie Fernanzeige-Impulse auf die Kühlenergie beziehen.
Das Rechenwerk ist für die Installation des Volumenmessteils in
die «warme» Leitung der Kälteanlage (= Rücklauf des Kühlsys-
tems) programmiert. Optional ist auch eine Version mit Program-
mierung für Installation des Volumenmessteils in der kalten
Leitung erhältlich.
9
Nutzung
Kälte-
verbrauch
