GWF CF-Echo II Montage- Und Betriebsanleitung Seite 3

3.2 Montagehinweise
■ Keinesfalls Schweiss- und Bohrarbeiten in der Nähe des Zäh-
lers durchführen.
■
Der Zähler sollte in der Originalverpackung bleiben, bis alle
Anschluss-, Isolier-, Lackier- und Spülarbeiten beendet sind.
■ Den Zähler immer entsprechend der auf dem Typenschild auf-
gedruckten Einbauposition (Vorlauf oder Rücklauf) montieren.
■ Das Volumenmessteil kann sowohl horizontal als auch verti-
kal eingebaut werden, jedoch nicht über Kopf.
■
Der Wärmezähler ist gegen Beschädigung durch Stösse oder
Vibrationen zu schützen, die am Einbauort entstehen können.
Bei Inbetriebnahme müssen die Absperrorgane langsam ge-
öffnet werden.
■ Gewinde- oder Flanschanschlüsse am Zähler müssen in
Nennweite DN und Nenndruck PN (nach EN 1092) den jewei-
ligen Gegenstücken der Rohrleitung entsprechen. Das Mess-
gerät darf keinen von Rohren oder Formstücken verursachten
übermässigen Spannungen ausgesetzt werden. Die Rohrlei-
tungen des Heizungssystems sind vor und hinter dem Wärme-
zähler hinreichend zu verankern. Bei Flanschverbindungen
müssen alle vorgesehenen Schrauben gesetzt werden. Alle
verwendeten Schrauben, Muttern und Dichtungen müssen für
die Nennwerte DN, Druckstufe PN, die maximale Temperatur
und den maximal zulässigen Druck ausgelegt sein.
3.3 Isolationsinstallation
ACHTUNG: Die Kunststoffabdeckung des Rechenwerks darf nicht isoliert werden.

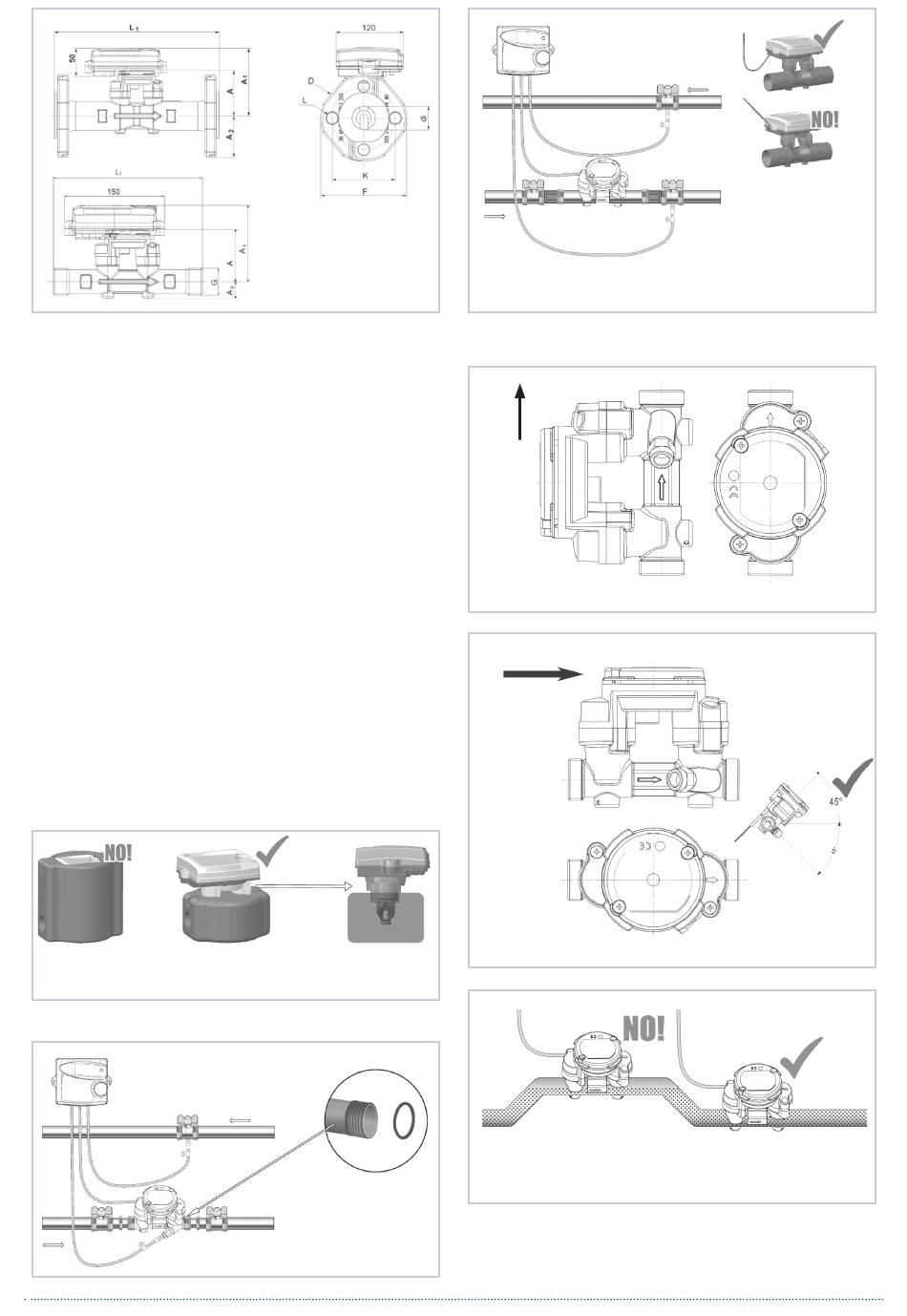

3.4 Allgemeine Installationsdarstellung
CF ECHO II ≤ DN 20
Rücklauf
Vorlauf
Korrekte
Dichtungen
verwenden!
CF ECHO II ≥ DN 25
Rücklauf
3.5 Einbauposition des Volumenmessteils
Fliessrichtung z.B. Steigrohr, vertikale Einbaulage
Fliessrichtung
Horizontale Einbaulage
ACHTUNG: Der Zähler muss immer komplett mit Wasser gefüllt sein. Der Zäh-
ler darf deshalb nicht am höchsten Punkt der Leitung installiert werden, um
Luftansammlung im Zähler zu verhindern.
3
Vorlauf
ACHTUNG:
Bitte vermeiden Sie
Wasserkontakt mit dem
Rechenwerk, speziell
in Kühlsystemen, wo
Kondenswasser auftreten
kann.
