GWF Integral-MK UltraMaXX Bedienungsanleitung

Bedienungsanleitung

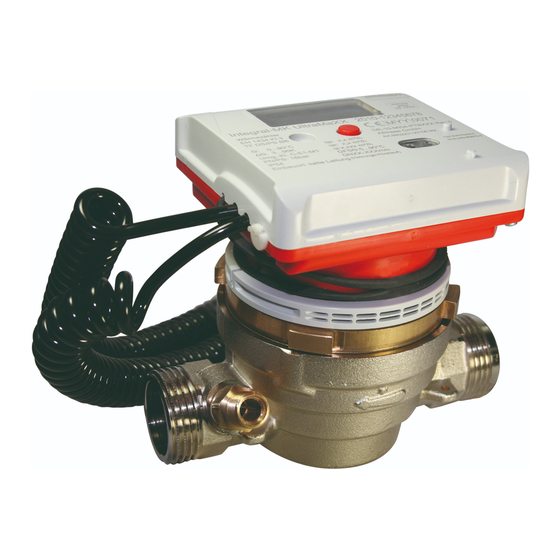

Integral-MK UltraMaXX

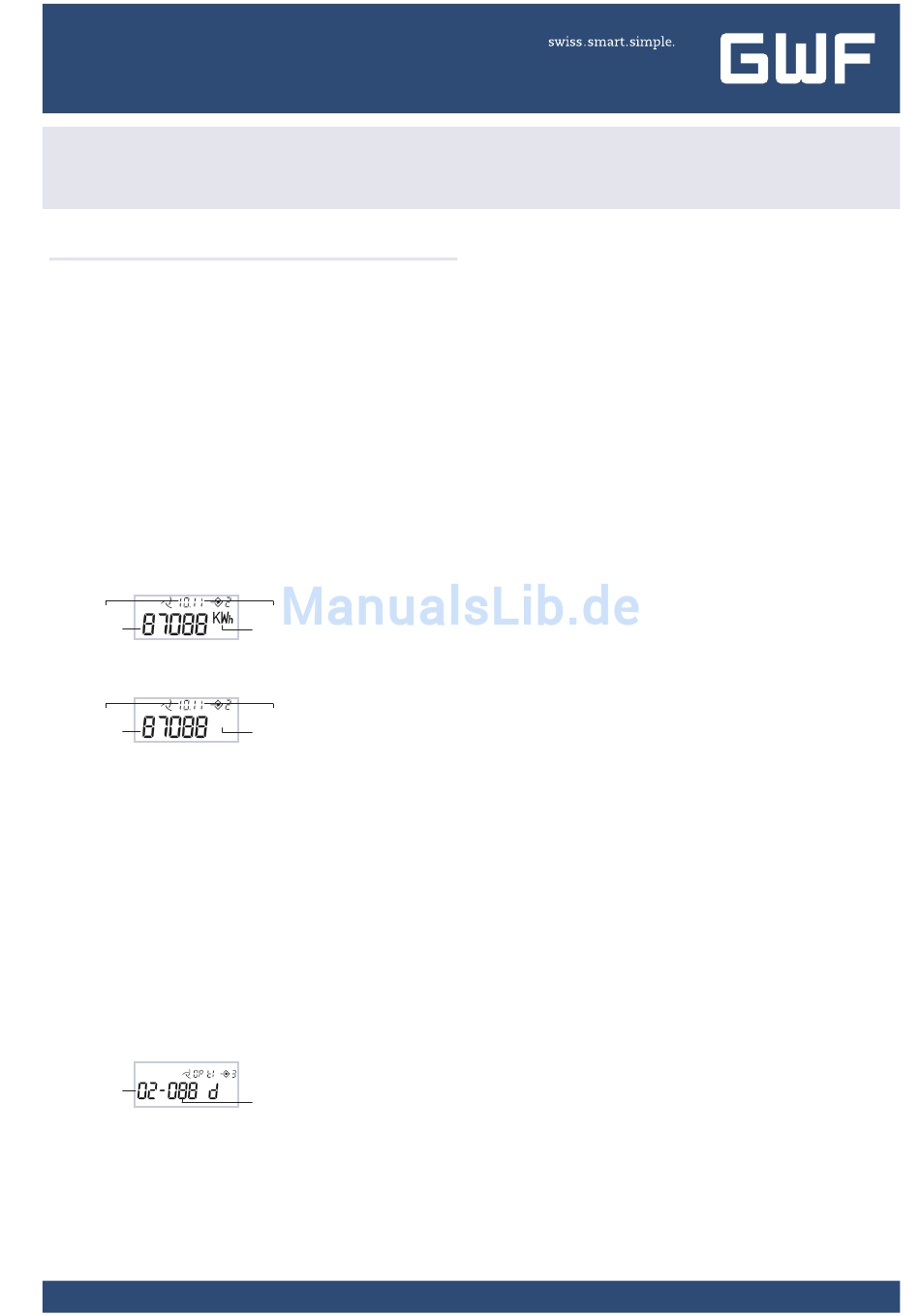

1. Erklärung der Anzeigen
1. LCD Ebene Verbrauchsdaten
1.1 Kumulierte Energie in kWh, MWh oder GJ
1.2 Kumuliertes Volumen in m
1.3 Segmenttest (Funktionstest aller Anzeigesegmente)
2. LCD Ebene Stichtagswerte
Der UltraMaXX speichert für die letzten 18 zurückliegenden Mo-
nate die jeweiligen, kumulierten Monatsendwerte für Energie
und Volumen.
Diese Werte werden in der 2. LCD Ebene angezeigt. Die Anzei-
ge startet mit dem Monatsendwert der kumulierten Energie des
Vormonats bezogen auf das Ablesedatum und geht dann alle 2s
einen Monat weiter in die Vergangenheit, bis der 18. Monatswert
erreicht wurde. Vom 18. Monatswert springt die Anzeige dann
wieder in den 1. Anzeigewert (Vormonat) zurück.
2.1 / 2.1.1 Monatsendwert Energie Vormonat
Monat
Wert
2.1.2 Monatsendwert Volumen Vormonat
Monat
m
Wert
2.2 / 2.2.1 Monatsendwert Energie 2 Monate zurück
2.2.2 Monatsendwert Volumen 2 Monate zurück
2.3 / 2.3.1 Monatsendwert Energie 3 Monate zurück
2.3.2 Monatsendwert Volumen 3 Monate zurück
2.4 - 2.17 siehe oben
2.18 / 2.18.1 Monatsendwert Energie 18 Monate zurück
2.18.2 Monatsendwert Volumen 18 Monate zurück
3. LCD Ebene Servicedaten
3.1 momentaner Durchfluss in m
3.2 momentane Leistung in kW
3.3 momentane Vorlauftemperatur in °C
3.4 momentane Rücklauftemperatur in °C
3.5 momentane Temperaturdifferenz in °C
3.6 Zeit im Fehlerzustand in Stunden (h)
3.7 Betriebszeit
Jahre
3.8 Zeit mit überhöhtem Durchfluss in Stunden (h)
3.9 Fehlercode:
1------- = Fehler Vorlauffühler >> Vorlauffühler inklusive Kabel
auf Unversehrtheit und korrekte Montage prüfen
-2------ = Fehler Rücklauffühler >> Rücklauffühler inklusive Ka-
bel auf Unversehrtheit und korrekte Montage prüfen
--3----- = Temperaturfühler vertauscht >> richtige Montage der
Temperaturfühler prüfen
www.gwf.ch
3
Jahr
Einheit
Jahr
3
Einheit
/h
3
Tage (d)
---4---- = Fehler A/D Wandler >> Gerät gegen Neugerät tauschen
----5--- = Rückfluss im Volumenmessteil >> richtige Montage
(Durchflussrichtung) des Volumenmessteils prüfen
-----6-- = Luft im Volumenmessteil >> Luft mit hohem Durch-
fluss aus Volumenmessteil spülen
------7- = Momentaner Durchfluss über Maximaldurchfluss >>
Durchfluss im Volumenmessteil reduzieren
-------8 = Fehler Elektronik >> Gerät gegen Neugerät tauschen
Bei mehreren Fehlern werden diese gleichzeitig an-
gezeigt (z.B. 12---6--)
3.10 Firmware-Version
BAd20316 – 10.12.2010
Änderungen vorbehalten
