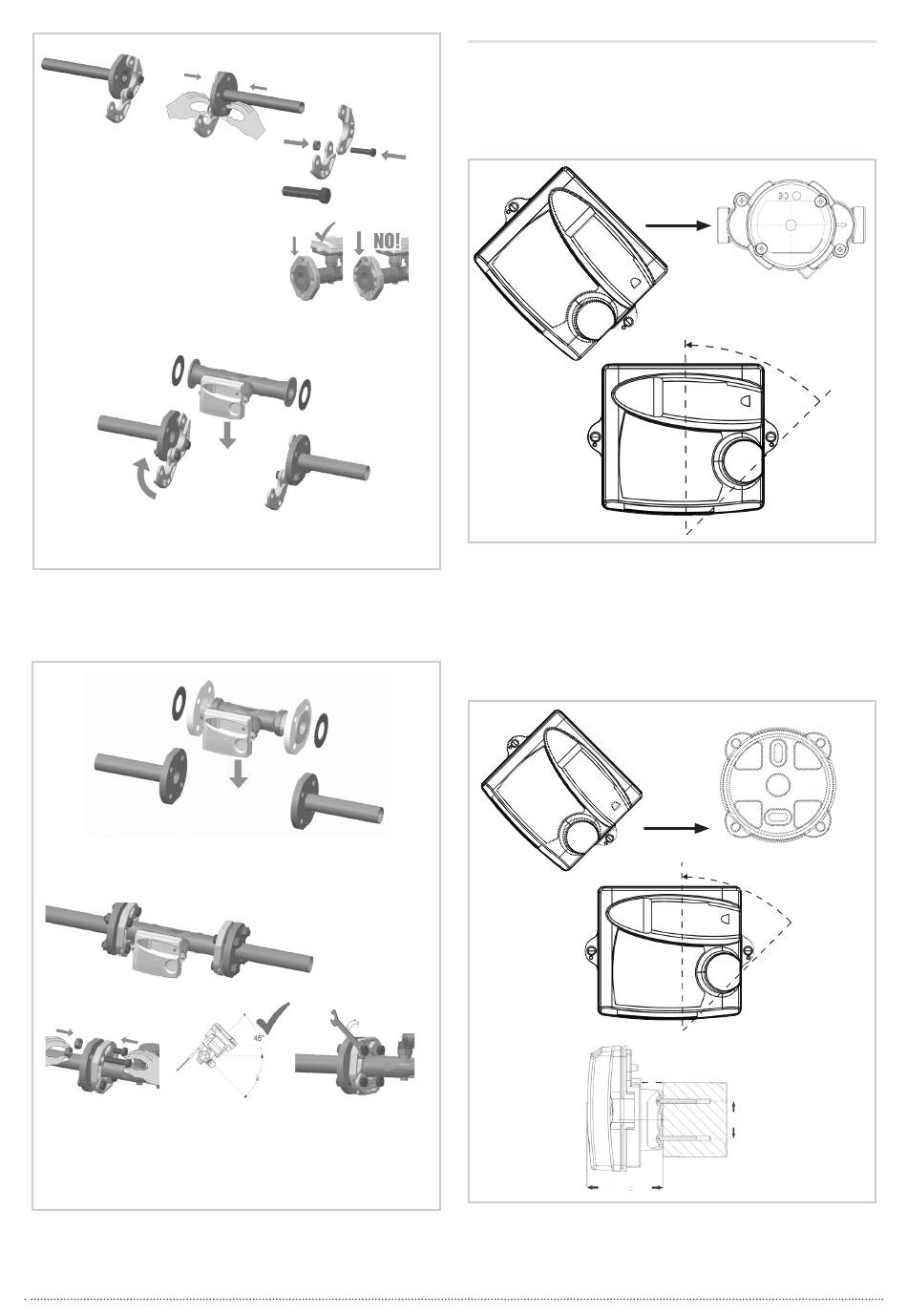

3.6 Zählermontage mit mobilen Flanschen (neue Version)
■ Fügen Sie beide mobilen Flanschseg-
mente zusammen und schrauben Sie
diese mit der Hand an den Flansch
der Leitung.
■ Lassen Sie die mobilen Flansche
offen.
■ Setzen Sie den Zähler in die offenen, mobilen Flansche.
ACHTUNG: Verwenden Sie die mitgelieferten Dichtungen!
■ Schliessen Sie die mobilen Flansche.
3.7 Zählermontage mit geschraubten Flanschen
(bisherige Version)
Setzen Sie den Zähler zwischen die Flansch-
■
anschlüsse der Leitung
ACHTUNG: Verwenden Sie die mitgelieferten
Dichtungen!
Montieren Sie die restlichen Schrauben und ziehen
■
diese mit der Hand an.
Richten Sie den Zähler entsprechend den Installations-
■
vorschriften korrekt aus.
■ Ziehen Sie die Schrauben mit einem Schrauben-
schlüssel an.
DN25 - 12x60 mm
DN40/50 - 16x65 mm
ACHTUNG:
Flache Seite der Flan-
sche gegen aussen.
4

4. Montage des Rechenwerks

4.1 Montage am Volumenmessteil
Das Rechenwerk sollte nicht am Volumenmessteil montiert
werden, wenn die Umgebungstemperatur permanent 55°C
überschreitet oder wenn Kühlbetrieb vorliegt.
Das Rechenwerk in einem Winkel von 45° auf den Halter set-
zen. Das Rechenwerk um 45° drehen, bis es einrastet.
4.2 Wandmontage
Liegen die Temperaturen im Heizkreislauf permanent über 90°C
oder die Umgebungstemperatur über 55°C, so wird die Montage
des Rechenwerkes an der Wand empfohlen.
69mm
Den beiliegenden Wandhalter an die Wand schrauben oder an
einer kühlen Rohrleitung befestigen. Das Rechenwerk in ei-
nem Winkel von 45° auf den Halter setzen. Das Rechenwerk
um 45° drehen, bis es einrastet.
Drehung 45°
Drehung 45°
35,2mm
35mm
