GWF CF-Echo II Montage- Und Betriebsanleitung Seite 8

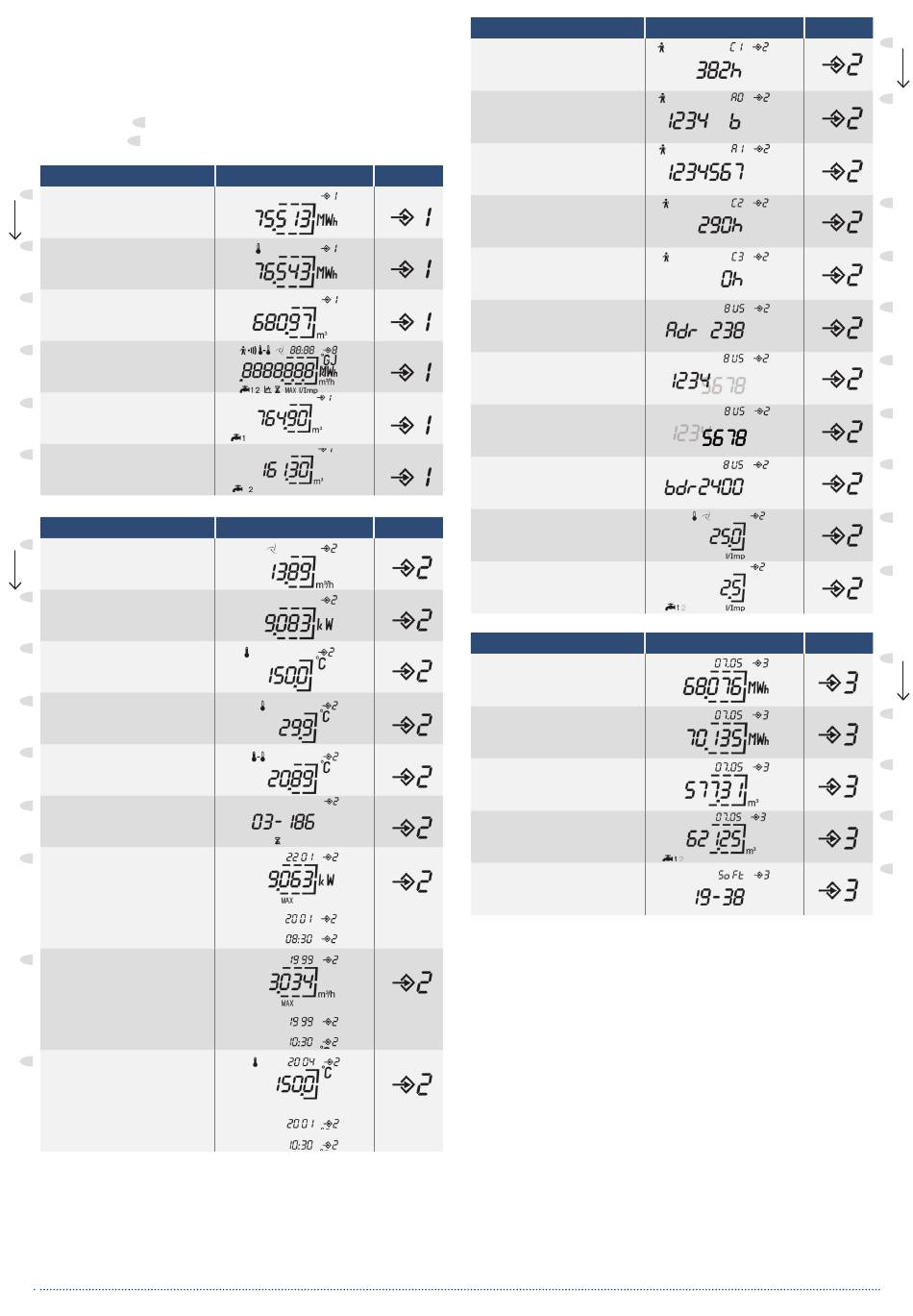

8.2 Alle Anzeigeebenen und Display im Detail
Je nach Gerätevariante kann der tatsächliche Anzeigenumfang
von den hier dargestellten Anzeigemöglichkeiten abweichen.
Durch Betätigen des Drucktasters wird die LC-Anzeige akti-
viert. Ebenenwechsel erfolgt durch längeres Betätigen (2 s) des
Drucktasters, Anzeigenwechsel durch kurzes Betätigen des
Drucktasters .
Funktion
Energie (MWh, kWh oder GJ)
Kälteenergie
(MWh, GJ oder kWh)
(optional)
Volumen
LCD-Test
Wasserzähler 1 (optional)
Wasserzähler 2 (optional)
Funktion
Durchfluss
Leistung
Vorlauftemperatur
Rücklauftemperatur
Temperaturdifferenz
Betriebszeit
Maximalwert der Leistung
Tag + Monat/Jahr/Uhrzeit
permanenter Anzeigenwechsel
Maximalwert
des Durchflusses
Tag + Monat/Jahr/Uhrzeit
permanenter Anzeigenwechsel
Maximalwert
der Vorlauftemperatur
Tag + Monat/Jahr/Uhrzeit
permanenter Anzeigenwechsel
Display Ebene
Display Ebene
Funktion
Fehlerstunden
Betriebsunterbrechung Tem-
peraturmessung
Betriebsunterbrechung
Druchflussmessung (optional)
Überlastzeiten (optional)
Ausfallzeiten der Netzspan-
nung
M-Bus-Primäradresse
(optional)
M-Bus-Sekundäradresse
(optional)
M-Bus-Sekundäradresse
(optional)
Ziffern 5 – 8
M-Bus-
Übertragungsgeschwindigkeit
Impulswertigkeit Wärme-
zähler
Impulswertigkeit Wasserzäh-
ler 1/2 (optional)
Funktion
Stichtagswerte Energie
Monat 1 ...13/24*
Stichtagswerte Kälteenergie
Monat 1 ...13/24*
(optional)
Stichtagswerte Volumen
Monat 1 ...13/24*
Stichtagswerte Wasserzähler 1/2
Monat 1...13/24*
(optiona)
Software Version
*Softwareversion 20-47 und höher
8.3 Hinweise zu besonderen Anzeigefunktionen
(teilweise optional, abhängig von der Gerätevariante)
8.3.1 Energie- und Volumenindex (Anzeigeebenen 1 und 3)
Die Energieeinheit ist ab Werk fest programmiert. Standard ist
die Energieanzeige in MWh, optional auch Energieanzeige in
kWh oder GJ möglich.
8.3.2 Kühlenergie (Anzeigeebene 1)
Anzeige der kumulierten Kühlenergie bei Gerätevisionen für
Einsatz in kombinierten Wärme-/Kühlkreisläufen (nähere In-
formationen hierzu siehe unter Punkt 10).
8.3.3 Wasserzähler 1 und 2 (Anzeigeebene 1)
Anzeige der Zählerstände von zusätzlich angeschlossenen
Wasserzählern mit Impulsausgang bei Verwendung einer ent-
sprechenden Optionssteckkarte (nähere Informationen hierzu
siehe unter Punkt 9).
8
