Gebäude-
technik

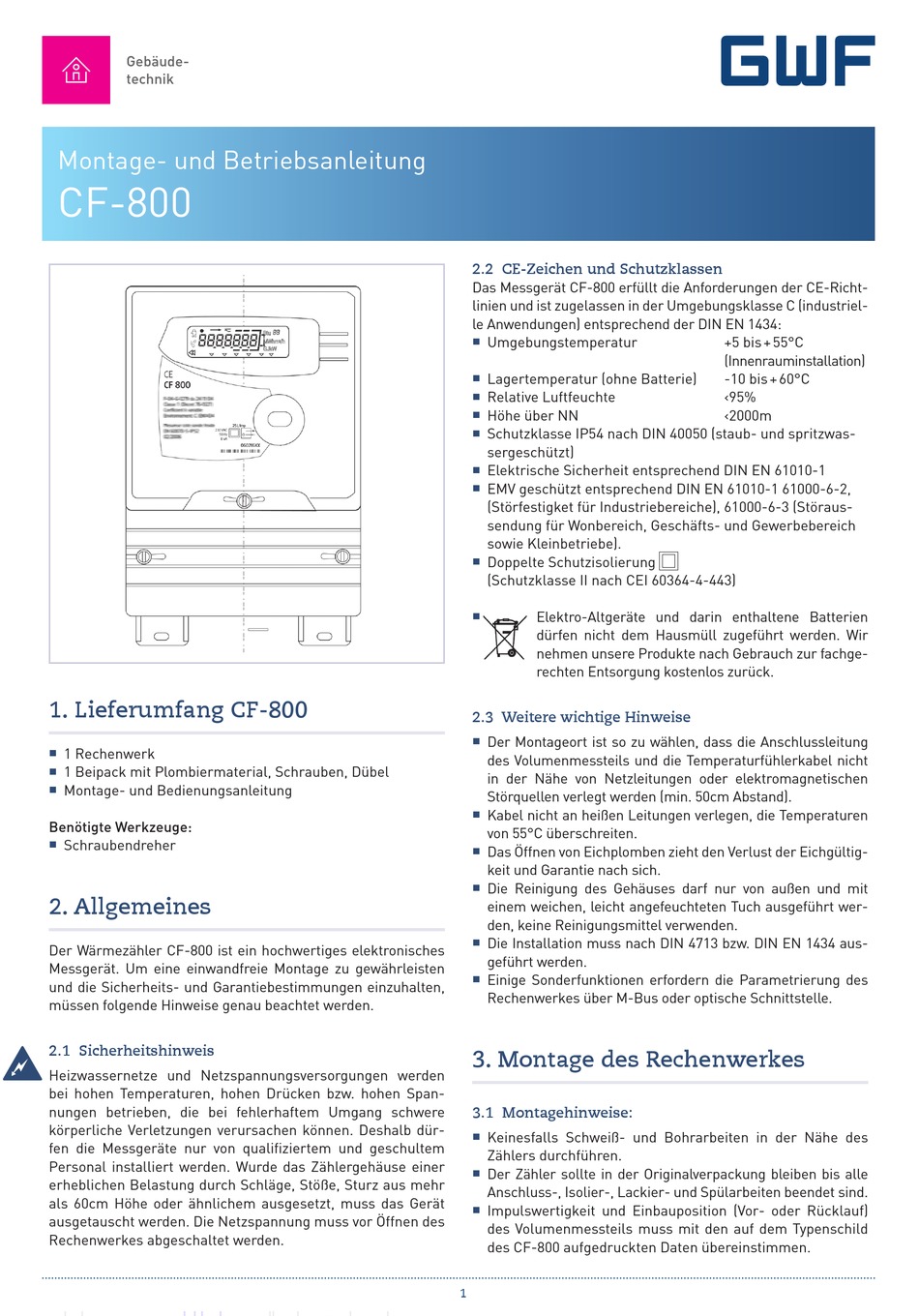

Montage- und Betriebsanleitung
CF-800
1. Lieferumfang CF-800
1 Rechenwerk
1 Beipack mit Plombiermaterial, Schrauben, Dübel
Montage- und Bedienungsanleitung
Benötigte Werkzeuge:
Schraubendreher
2. Allgemeines
Der Wärmezähler CF-800 ist ein hochwertiges elektronisches
Messgerät. Um eine einwandfreie Montage zu gewährleisten
und die Sicherheits- und Garantiebestimmungen einzuhalten,
müssen folgende Hinweise genau beachtet werden.
2.1 Sicherheitshinweis
~
Heizwassernetze und Netzspannungsversorgungen werden
bei hohen Temperaturen, hohen Drücken bzw. hohen Span-
nungen betrieben, die bei fehlerhaftem Umgang schwere
körperliche Verletzungen verursachen können. Deshalb dür-
fen die Messgeräte nur von qualifiziertem und geschultem
Personal installiert werden. Wurde das Zählergehäuse einer
erheblichen Belastung durch Schläge, Stöße, Sturz aus mehr
als 60cm Höhe oder ähnlichem ausgesetzt, muss das Gerät
ausgetauscht werden. Die Netzspannung muss vor Öffnen des
Rechenwerkes abgeschaltet werden.
2.2 CE-Zeichen und Schutzklassen
Das Messgerät CF-800 erfüllt die Anforderungen der CE-Richt-
linien und ist zugelassen in der Umgebungsklasse C (industriel-
le Anwendungen) entsprechend der DIN EN 1434:
Umgebungstemperatur
Lagertemperatur (ohne Batterie)
Relative Luftfeuchte
Höhe über NN
Schutzklasse IP54 nach DIN 40050 (staub- und spritzwas-
sergeschützt)
Elektrische Sicherheit entsprechend DIN EN 61010-1
EMV geschützt entsprechend DIN EN 61010-1 61000-6-2,
(Störfestigket für Industriebereiche), 61000-6-3 (Störaus-
sendung für Wonbereich, Geschäfts- und Gewerbebereich
sowie Kleinbetriebe).
Doppelte Schutzisolierung
(Schutzklasse II nach CEI 60364-4-443)
Elektro-Altgeräte und darin enthaltene Batterien
dürfen nicht dem Hausmüll zugeführt werden. Wir
nehmen unsere Produkte nach Gebrauch zur fachge-
rechten Entsorgung kostenlos zurück.
2.3 Weitere wichtige Hinweise
Der Montageort ist so zu wählen, dass die Anschlussleitung
des Volumenmessteils und die Temperaturfühlerkabel nicht
in der Nähe von Netzleitungen oder elektromagnetischen
Störquellen verlegt werden (min. 50cm Abstand).
Kabel nicht an heißen Leitungen verlegen, die Temperaturen
von 55°C überschreiten.
Das Öffnen von Eichplomben zieht den Verlust der Eichgültig-
keit und Garantie nach sich.
Die Reinigung des Gehäuses darf nur von außen und mit
einem weichen, leicht angefeuchteten Tuch ausgeführt wer-
den, keine Reinigungsmittel verwenden.
Die Installation muss nach DIN 4713 bzw. DIN EN 1434 aus-
geführt werden.
Einige Sonderfunktionen erfordern die Parametrierung des
Rechenwerkes über M-Bus oder optische Schnittstelle.
3. Montage des Rechenwerkes
3.1 Montagehinweise:
Keinesfalls Schweiß- und Bohrarbeiten in der Nähe des
Zählers durchführen.
Der Zähler sollte in der Originalverpackung bleiben bis alle
Anschluss-, Isolier-, Lackier- und Spülarbeiten beendet sind.
Impulswertigkeit und Einbauposition (Vor- oder Rücklauf)
des Volumenmessteils muss mit den auf dem Typenschild
des CF-800 aufgedruckten Daten übereinstimmen.
1
+5 bis + 55°C
(Innenrauminstallation)
-10 bis + 60°C
‹95%
‹2000m

Werbung

loading

Inhaltszusammenfassung für GWF CF-800

  • Seite 1 Gebäude- technik Montage- und Betriebsanleitung CF-800 2.2 CE-Zeichen und Schutzklassen Das Messgerät CF-800 erfüllt die Anforderungen der CE-Richt- linien und ist zugelassen in der Umgebungsklasse C (industriel- le Anwendungen) entsprechend der DIN EN 1434: ■ Umgebungstemperatur +5 bis + 55°C (Innenrauminstallation) ■...
  • Seite 2: Elektrischer Anschluss

    4.1 Vorbereitung Vor dem Anschluss von Temperaturfühlern, Volumenmessteil oder Kommunikationsleitungen sicherstellen, dass das Re- chenwerk CF-800 von der Netzspannungsversorgung getrennt ist. Nach Demontage der unteren schwarzen Abdeckung sind die Anschlussklemmen zugänglich. Die Klemmen sind in drei Bereiche gegliedert: Anschlussleitungen durch die Kabeldurchführungen in das Ge- häuseunterteil einführen und Kabelverschraubung festziehen.
  • Seite 3 4.2 Temperaturfühler Nur gepaarte Temperaturfühler mit gleicher Seriennummer verwenden. Fühlerkabel vor Ort nicht kürzen oder verlängern. Anschluss-Spezifikation: Anschluss: 2- oder 4-Leitertechnik Kabeldurchmesser: 3,5mm...8 mm Max. Aderquerschnitt: 0,2...1,5 mm Typ: Pt 100 oder Pt 500 nach DIN EN 60751; Nennwert des Rechenwerks beachten Zugentlastung, siehe Typenschild! Befestigung mit...
  • Seite 4: Anschluss Von Optionen

    Impuls 5. Anschluss von Optionen 4.4 Spannungsversorgung des Rechenwerkes CF-800 ie Spannungsversorgung des CF-800 erfolgt über ein integ- Vor dem Arbeiten an den Anschlussklemmen sicherstellen, das riertes Netzteil, welches mit 230 V Wechselspannung versorgt die zuführende Leitung vom Netz getrennt ist! werden muss.
  • Seite 5 5.2 Ein-/ Ausgänge der möglichen Optionen 5.3 Technische Daten Optionen 5.3.2 Impulszähleingänge externe Wasserzähler (2 getrennte Eingänge) 5.3.1 Fernanzeigeimpulse Energie + Volumen: ■ Impulseingang: Charakteristik entsprechende ■ Impulsausgang Charakteristik entsprechende EN 1434-2 - EN1434-2-7.1.5 Klasse IB 7.1.3 Klasse OA ■ Impulsgeber: Reedkontakt, Open Collector, Open ■...
  • Seite 6 Optionskarte) Kunststoffplomben oder Drahtplomben). 10. Maximalwert: Erscheint bei Anzeige von Maximalwerten 11. Betriebszeit: Erscheint bei Anzeige der Betriebszeit 7. Bedienungsanleitung CF-800 12. Schwellenwerte: Anzeige betrifft Schwellenwert/Tarif- funktion (1 oder 2) Ein Wärmezähler ist ein Messgerät zur Erfassung der in ei- 13.
  • Seite 7 7.2 Alle Anzeigeebenen und Displays im Detail Maximalwert der Leistung Tag + Monat/Jahr/Uhrzeit Je nach Gerätevariante kann der tatsächliche Anzeigenumfang permanenter Anzeigenwechsel von den hier dargestellten Anzeigemöglichkeiten abweichen. Durch Betätigen des Drucktasters wird die LC-Anzeige akti- viert. Ebenenwechsel erfolgt durch längeres Betätigen (2 s) des Drucktasters , Anzeigenwechsel durch kurzes Betätigen des Maximalwert...
  • Seite 8 2 voneinander unabhängigen Schwellwertregistern 7.3.6 Betriebsstörungsmeldungen (Anzeigeebene 2) (Tarifregister). Die Auswahl der Schwellwertparameter, Pro- Der CF-800 zeigt im Falle von Betriebstörungen ein Symbol grammierung der Schwellwerte und das Rücksetzen der Daten « » in der Anzeige. Bei Erscheinen dieser Störungsmeldung erfolgt über M-Bus oder die optische Schnittstelle.
  • Seite 9 ■ 7.3.7 M-Bus Parameter (Anzeigeebene 2) Kühlenergie wird gemessen, sobald die Temperaturdiffe- Darstellung von Kenndaten für die Datenfernauslesung über renz ΔT einen Wert von -0,5 K unterschreitet und die Vor- M-Bus oder optische Schnittstelle. lauftemperatur Tv unterhalb von 25°C liegt. ■...
  • Seite 10 GWF MessSysteme AG T +41 41 319 50 50 Obergrundstrasse 119 F +41 41 310 60 87 Technischer Support: 6005 Luzern, Schweiz info@gwf.ch, www.gwf.ch T +41 41 319 52 00, support@gwf.ch Änderungen vorbehalten, 05.10.2018 – BAd20541...
