5. Montage der Temperaturfühler
(falls noch nicht ab Werk montiert)
5.1 Technische Daten
Anschluss:
Kabeldurchmesser:
Max. Aderquerschnitt:
Typ:

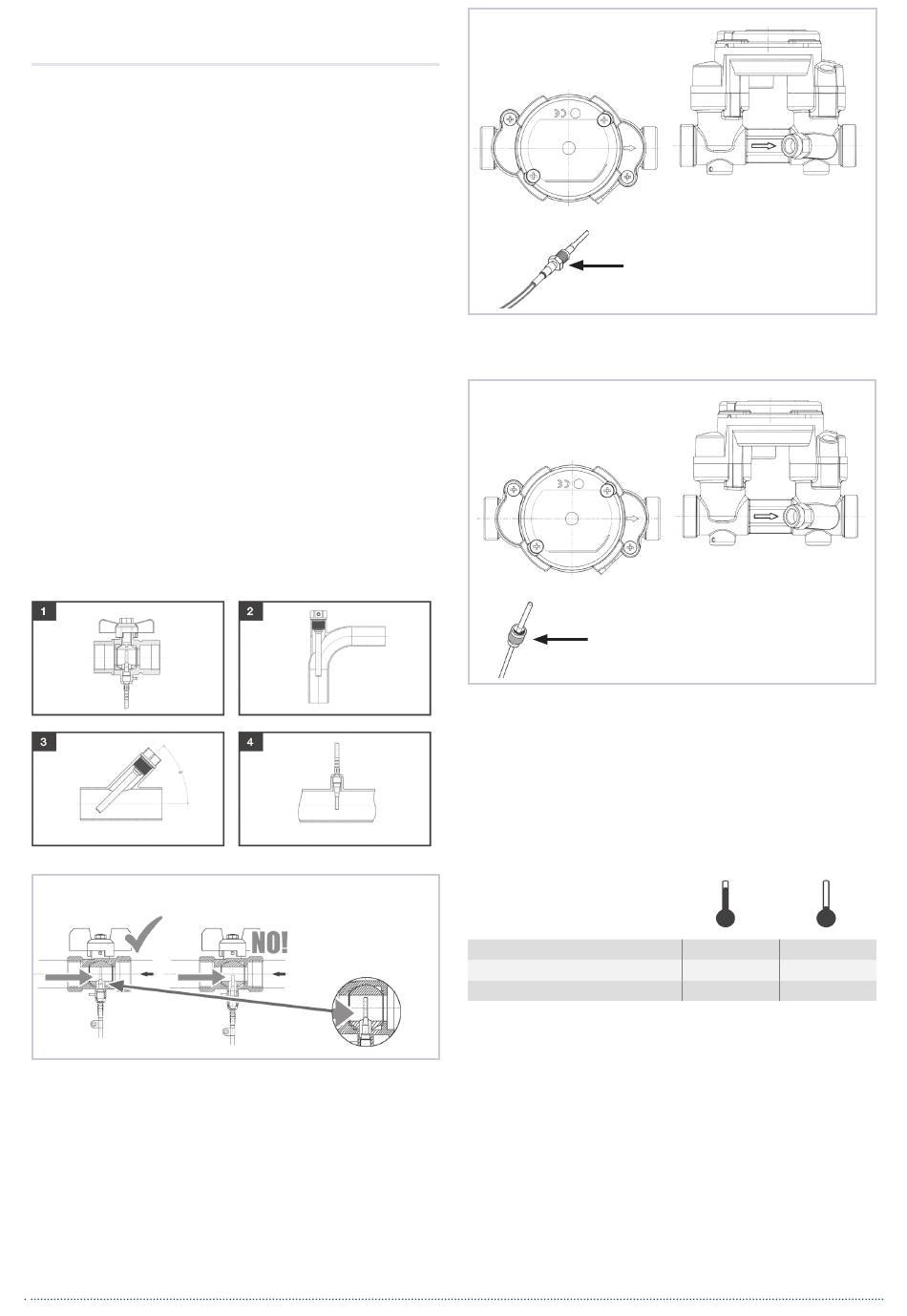

5.2 Montage
Nur gepaarte Temperaturfühler mit gleicher Seriennummer
verwenden. Fühlerkabel vor Ort nicht kürzen oder verlängern.
Einbau der Fühler entsprechend der DIN EN 1434. Die Rück-
lauf-Messstelle für Direktmessungsfühler Typ DS oder Tauch-
hülsenfühler PS ist bei den Nenngrössen q
menmessteil integriert.
■ Auf symmetrische Platzierung von Vor- und Rücklauffühler
achten, d.h. die beiden Fühler einer Messanlage sollen auf
gleiche Art eingebaut sein (z.B. beide in Rohrbogen). Dadurch
wird sichergestellt, dass die Temperaturdifferenz mit der best-
möglichen Genauigkeit erfasst wird. Direkteinbaufühler dür-
fen nicht mit Tauchhülsenfühler gemischt eingebaut werden.
■ Bei der Kabelverlegung darauf achten, dass eine minimale
Distanz von 50mm zu Stromversorgungskabel und/oder an-
deren elektromagnetischen Störquellen eingehalten wird.
■ Im Fall von starken, elektromagnetischen Störquellen wird
empfohlen, die minimale Distanz auf 50cm zu erhöhen.
2-Leitertechnik
3,5 ... 6,5mm
0,2 ...1,5mm
2
Pt 100 nach DIN EN 60751
(Nennwert des Rechenwerkes
beachten – siehe Typenschild!)
0,6 -2,5 im Volu-
p
ACHTUNG:
Um die höchste Mess-
genauigkeit zu errei-
chen, ist der Sensor/die
Tauchhülse in der Rohr-
mitte zu positionieren
Dichtung
Direktmessung im Volumenmessteil (nur DN 15/20)
Rändermutter
Tauchhülse im Volumenmessteil (nur DN 15/20)
5.3 Anschluss der Temperaturfühlerkabel
Bitte berücksichtigen Sie die folgenden Anweisungen, um die
Temperaturfühler in Wärme-, Kälte- oder kombinierten Wärme-/
Kältesystemen anzuschliessen:
Heizsystem
Kühlsystem
Kombiniertes Heiz-/Kühlsystem
■ Die erste und zweite Kabeldurchführung am Rechenwerk
(von links) durchstossen.
■ Das Kabel des Vorlauftemperaturfühlers (= wärmere Leitung)
durch die erste und das Kabel des Rücklauftemperaturfühlers
durch die zweite Kabeldurchführung von links durchziehen.
■ Zur Zugentlastung eine Schlinge bilden und diese hinter die
entsprechende Rippe drücken (siehe Abbildung).
■
Anschluss der Adern entsprechend Klemmenbelegungsplan
(verpolungssicher) an die Klemmleiste.
5
Warmer Anschluss Kalter Anschluss
Vorlauf Rücklauf
Rücklauf Vorlauf
Vorlauf Rücklauf
