GWF Integral-V UltraMaXX Montageanleitung

Montageanleitung
Integral-V UltraMaXX
1. Lieferumfang
Kompaktwärmezähler
■
Dichtungsmaterial
■
■ Plombierungsmaterial
Wandhalterung
■
■ Montageanleitung
Bedienungsanleitung (Bitte beim Gerät belassen!)
■
1.1 Wichtig vor der Montage
Heizwassernetze werden bei hohen Temperaturen und hohen
Drücken betrieben, die bei fehlerhaftem Umgang schwere kör-
perliche Verletzungen verursachen können. Deshalb dürfen die
Messgeräte nur von qualifiziertem und geschultem Personal
installiert werden. Die Rohrleitungen müssen geerdet sein. Die
Installation eines Wärmezählers muss entsprechend den aner-
kannten Regeln der Technik (z.B. EN 1434-6) so erfolgen, dass
eine einwandfreie Messwerterfassung erfolgen kann. Die Able-
sung muss ohne weitere Hilfsmittel erfolgen können und eine
problemlose Demontage der einzelnen Komponenten bei Ge-
rätewechsel möglich sein!
Zusätzlich ist folgendes zu beachten:
■
Zulässige Umgebungstemperatur (+5°C bis +55°C) und Was-
sertemperatur für das Volumenmessteil (max. 90°C) beach-
ten
■
Die Plombierung der Zählers selbst und der Temperaturfüh-
ler ist wichtig und verhindert unbefugte Demontage
■
Vor Montage des Volumenmessteils das Rohrsystem gründ-
lich spülen
■
Rechenwerk/Volumenmessteil/Signalleitungen (z.B. Fühler-
kabel) sind nicht in der Nähe von stromführenden Netzlei-
tungen und/oder elektromagnetischen Störquellen zu instal-
lieren / verlegen (min. 50cm Abstand)
■
Das Volumenmessteil darf niemals am Anschlusskabel ange-
hoben oder transportiert werden!
■
Kabel nicht an heissen Leitungen verlegen.
■
Das Öffnen von Eichplomben zieht den Verlust der Eichgültig-
keit und Garantie nach sich
■
Die Reinigung des Gehäuses darf nur von aussen und mit
einem weichen, leicht angefeuchteten Tuch ausgeführt wer-
den, keine Reinigungsmittel verwenden
■
Keinesfalls Schweissarbeiten in der Nähe des Zählers durch-
führen
■
Der Zähler sollte in der Originalverpackung bleiben, bis alle
Anschluss-, Isolier-, Lackier- und Spülarbeiten beendet sind
■
Den Zähler immer entsprechend der auf dem Typenschild
aufgedruckten Einbauposition (Vorlauf oder Rücklauf) mon-
tieren
■
Das Volumenmessteil kann sowohl horizontal als auch verti-
kal eingebaut werden
■
Der Wärmezähler ist gegen Beschädigung durch Stösse oder
Vibrationen zu schützen, die am Einbauort entstehen können.
Bei Inbetriebnahme müssen die Absperrorgane langsam ge-
öffnet werden.
www.gwf.ch
■
Gewindeanschlüsse am Zähler müssen in Nennweite DN und
Nenndruck PN (nach EN 1092) den jeweiligen Gegenstücken
der Rohrleitung entsprechen. Das Messgerät darf keinen von
Rohren oder Formstücken verursachten übermässigen Span-
nungen ausgesetzt werden. Die Rohrleitungen des Heizungs-
systems sind vor und hinter dem Wärmezähler hinreichend
zu verankern. Alle verwendeten Schrauben, Muttern und
Dichtungen müssen für die Nennwerte DN, Druckstufe PN,
die maximale Temperatur und den maximal zulässigen Druck
ausgelegt sein.
■
Elektro-Altgeräte und darin enthaltene Batterien dürfen nicht
dem Hausmüll zugeführt werden. Wir nehmen unsere Pro-
dukte nach Gebrauch zur fachgerechten Entsorgung kosten-
los zurück.
■
ESD gerechte Montage bei externen Kabeln nach EN 61340-5-
1:2008. Umgebungsklasse C nach EN 1434-1 sowie E1 und M1
nach Richtlinie 2004/22/EG.

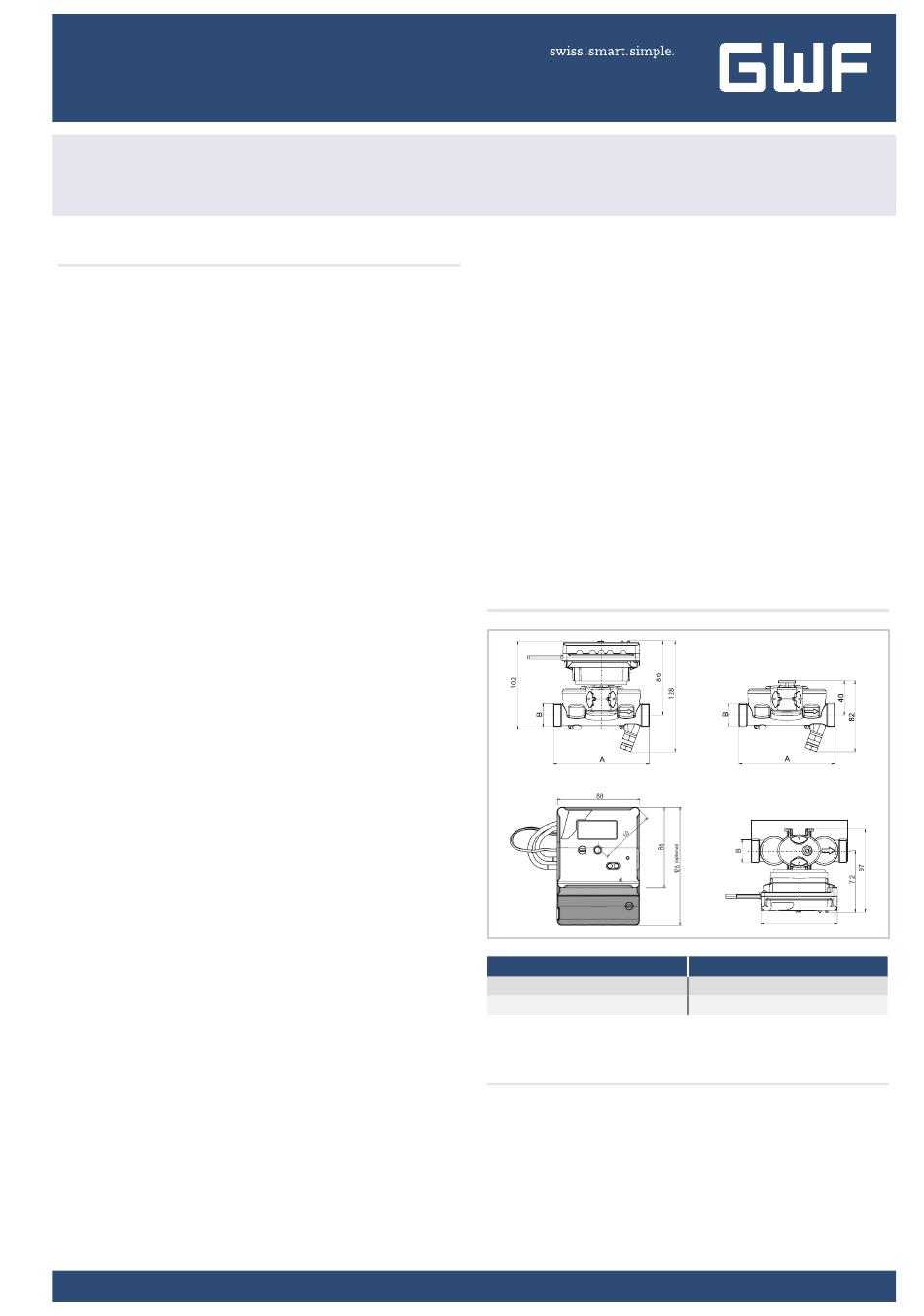

2. Geräteabmessungen
A
130mm
110mm

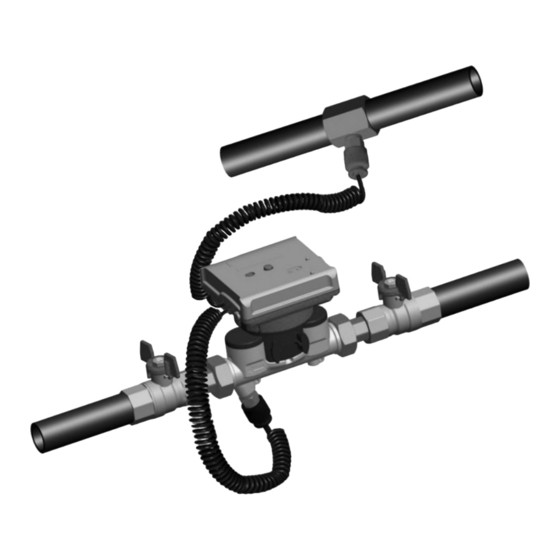

3. Montage
Umwälzpumpe der Heizung abstellen und Kugelhähne schlies-
sen. Noch einmal die Übereinstimmung von Fliessrichtung und
Fliessrichtungspfeilen kontrollieren, ggf. fehlerhaften Einbau
korrigieren. Einbauort (Rücklauf / Vorlauf) mit Aufdruck auf dem
Rechenwerk auf Übereinstimmung prüfen. Distanzstück demon-
tieren und mit Dichtungen entfernen ggf. Dichtflächen säubern.
A
88
B
1"
¾"
