GWF CF-Echo II Montage- Und Betriebsanleitung Seite 10

10.2 Rechenwerk für den Einsatz in kombinierten
Wärme- / Kältekreisläufen
Bei diesen Produktausführungen ist das Rechenwerk werkssei-
tig speziell für den Einsatz in Klimaanlagen mit kombiniertem
Wärme- und Kühlbetrieb gekennzeichnet und programmiert.
Die Bedienung, LC-Anzeige sowie Anwendung der Optionskar-
ten entspricht im wesentlichen dem Wärmezähler-Rechen-
werk, wobei folgende Besonderheiten zu beachten sind:
Randbedingungen zur Erfassung von Wärme- und Kühlenergie
Wärmeenergie wird gemessen, sobald die Temperaturdiffe-
■
renz ΔT einen Wert von 0,5K überschreitet und die Vorlauf-
temperatur über 25°C steigt. (ΔT = Vorlauftemperatur T
Rücklauftemperatur T ).
r
Kühlenergie wird gemessen, sobald die Temperaturdifferenz
■
ΔT einen Wert von -0,5 K unterschreitet und die Vorlauftempe-
ratur T unterhalb von 25°C liegt.
v
Optional ist eine Version mit abgeschalteter Vorlauftempera-
■
turumschaltschwelle erhältlich.
LC-Anzeige
Die Anzeige der Kühlenergie erfolgt in einem zusätzlichen
■
Register in der 1. Anzeigeebene. Zur Unterscheidung von
Wärmeenergie wird gleichzeitig ein Thermometersymbol
eingeblendet.
13/24* Stichtagswerte (Monatsendwerte) der Kühlenergie
■
können in der 3. Anzeigebene abgerufen werden.
*Softwareversion 20-47 und höher
■
Optionskarten für Fernanzeige
Die Ausgänge der Optionskarten sind gekennzeichnet mit
■
«E» (für Energie) und «V» (für Volumen). Bei dieser Produk-
tausführung werden an dem mit «V» gekennzeichneten Aus-
gang proportionale Impulse zur Kühlenergie ausgegeben.

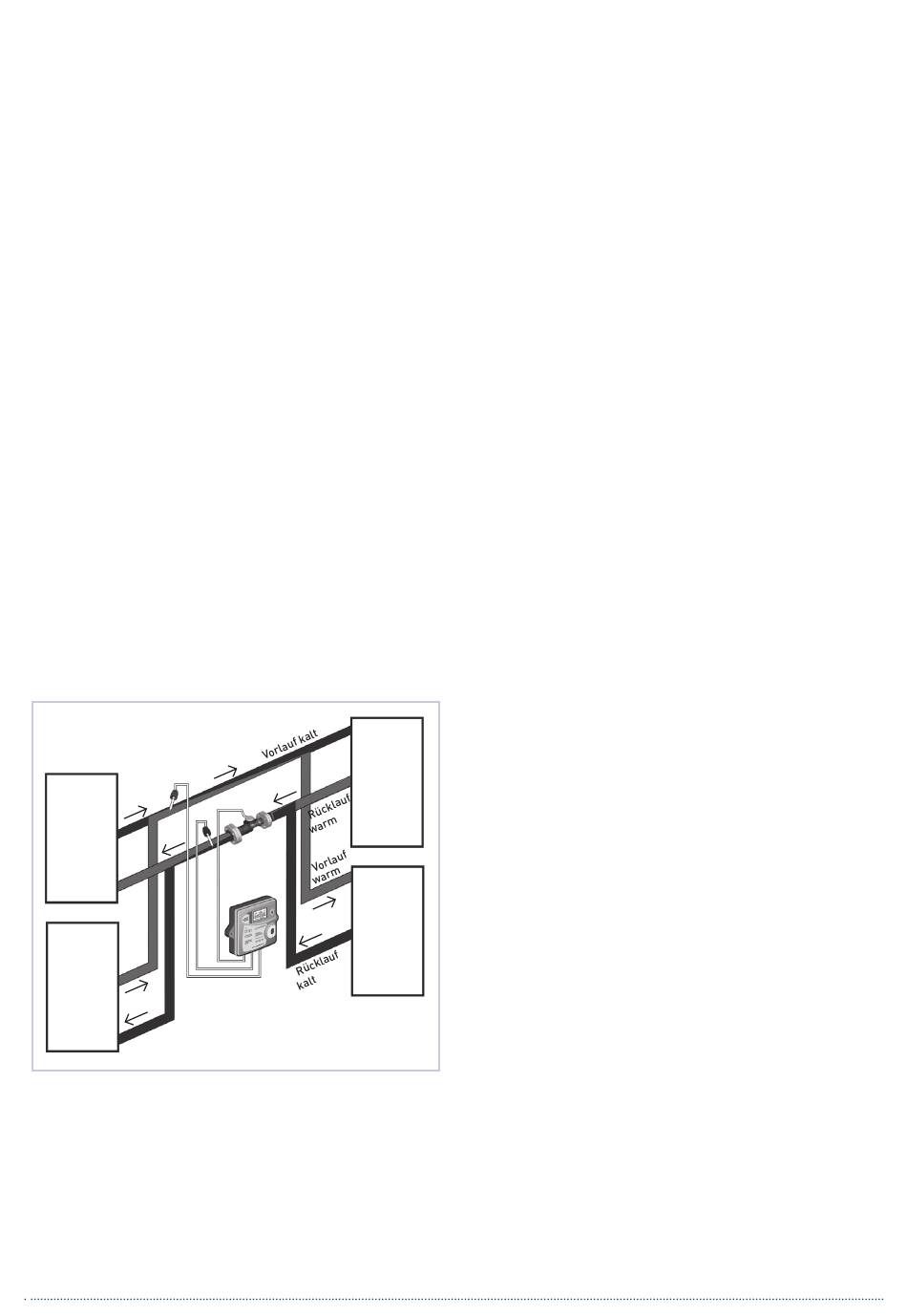

Klimaanlage
kühlt
das System
Heizungs-
anlage
Wärme-
erzeugung
Diese Produktausführung ist für die Installation des Volumen-
messteils in der Rücklaufleitung der Klimaanlage (= kalte Lei-
tung im Heizbetrieb, warme Leitung im Kühlbetrieb) program-
miert. Optional ist auch eine Version mit Programmierung für
die Installation des Volumenmessteils im Vorlauf erhältlich.
-
v
Klima-
nutzung
Kälte-
verbrauch
Nutzung
Wärme-
verbrauch
