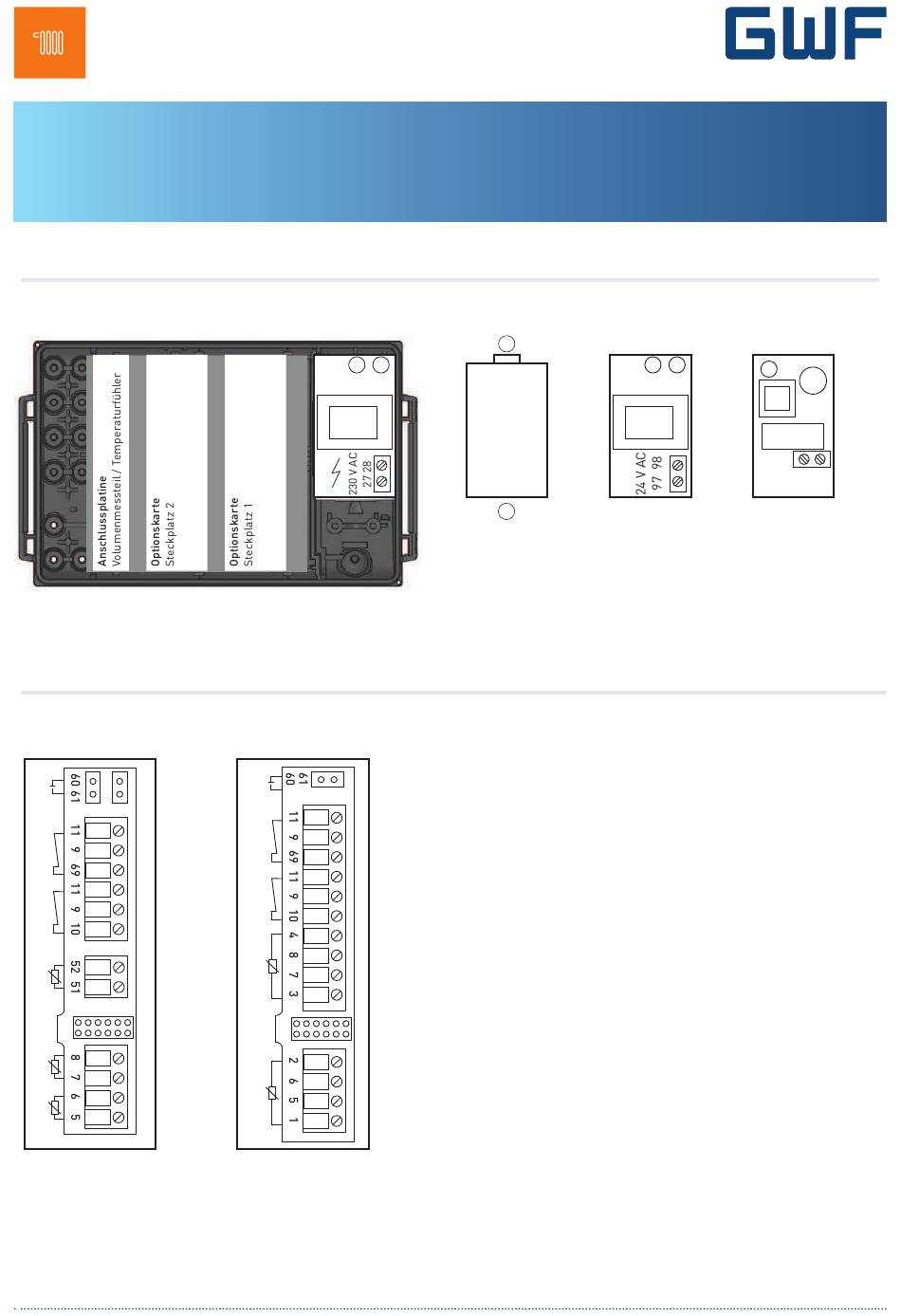

GWF MULTICAL 603 Elektroschema

Fern-
wärme
Elektroschema
MULTICAL

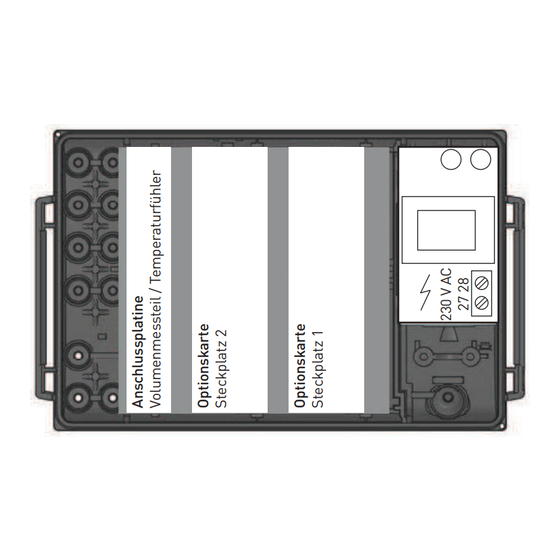

Stromversorgung
Variante
Netz 230 V AC / 230 V AC high power
Temperaturfühler-Anschluss Pt500
MULTICAL 603 / 603-M
®
2-Leitertechnik
+
-
-
+
V2
-
+
V1
t3
t2
t1
603
®
MULTICAL 603 (für 603-M nicht möglich)
®
4-Leitertechnik*
+
-
-
+
V2
-
+
V1
t2
t1
Variante
Batterie (D-Zelle)
+
3.6 V Lithium
-
t1: Fühler in Vorlauf (rot), polaritätsunabhängig
t2: Fühler in Rücklauf (blau), polaritätsunabhängig
*bei 2-Leiterfühler wie folgt Brücken setzen:
t1: 1 und 5 / 2 und 6
t2: 3 und 7 / 4 und 8
Variante Variante
24 V AC 24 V AC/DC high power
24 V AC / DC
97 98
