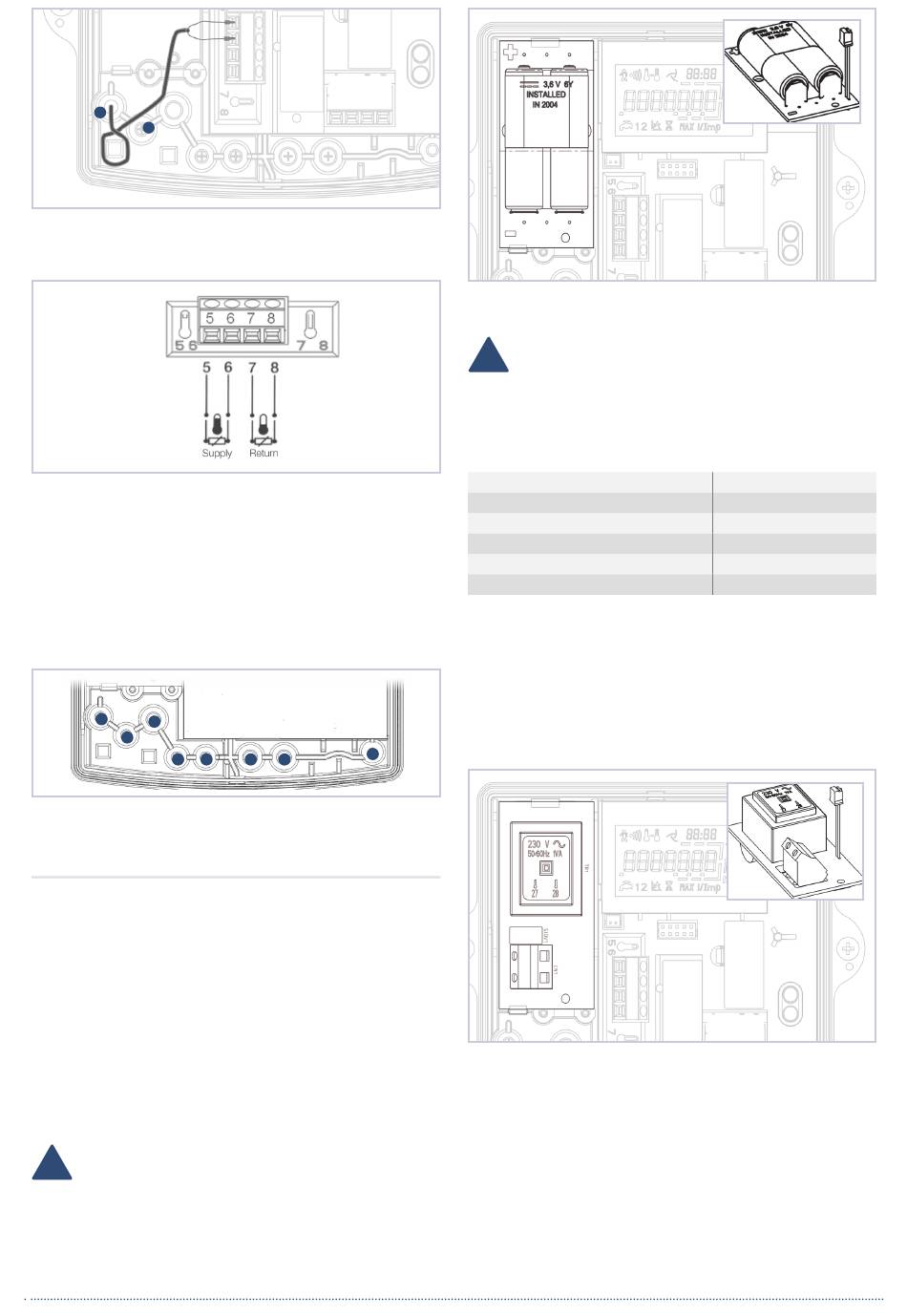

5.4 Anschlussplan
Kabeldurchführungen:
1. Ø4.25 ± 0.75 mm
- T.-Fühler (Vorlauf)
2
2. Ø4.25 ± 0.75 mm
- T.-Fühler (Rücklauf)
2
3. Ø6
± 1
mm
- Netzanschluss – Option
2
4. Ø4.25 ± 0.75 mm
- Option
2
5. Ø4.25 ± 0.75 mm
- Option
2
6. Ø6
± 1
mm
- T.-Fühler (Vorlauf)/Option
2
7. Ø6
± 1
mm
- T.-Fühler (Rücklauf)/Option
2
8. Ø3.75 ± 0.75 mm
- Volumenmessteil
2
1
3
2
4
6. Spannungsversorgung
Zwei Möglichkeiten der Spannungsversorgung sind lieferbar.
6.1 Batterie für 12 Jahre
Typ 2 xLithium 3,6 V-AA aufgelötet auf Steckkarte
Nur die Originalbatterie verwenden.
Niemals nachladen, öffnen, über 100°C erhitzen, offenem Feu-
er aussetzen oder in Wasser tauchen.
Nicht über den Hausmüll entsorgen, sondern nach Ende
der Lebensdauer zur ordnungsgemässen Entsorgung an die
GWF MessSysteme AG zurück senden.
Batterie mittels Steckverbinder anschliessen
Batterie in die dafür vorgesehene Mulde im Rechenwerksge-
häuse einsetzen und einrasten
ACHTUNG: Wenn die Batterie länger als fünf Minuten
!
abgeklemmt wurde, kann es notwendig sein, die ge-
räteinterne Uhr neu zu stellen.
8
5
6
7
Lithium 3,6V-AA
ACHTUNG: Es besteht Explosionsgefahr bei Verwen-
!
dung eines falschen Batterietypes. Bitte beachten Sie
zudem die nationalen Vorschriften für die Entsorgung
der Batterien.
6.2 Netzmodul
Netzspannung
Netzfrequenz
Maximale Leistungsaufnahme
Kabeltyp
Kabeldurchmesser
Aderquerschnitt
Wärmezähler mit Netzspannungsversorgung müssen entspre-
chend den Installationsvorschriften angeschlossen werden.
Die Netzspannungsversorgung muss gegen ungewollte Span-
nungsunterbrechung gesichert sein. Es müssen Schutzvorrich-
tungen (Trennschalter) vorgesehen werden, um im Falle von
elektrischen Problemen das Gerät sicher von der Netzspannung
trennen zu können (Abschaltstrom < 1A).
28
27
Netzmodul
Ein Not-Aus-Schalter sollte:
in Reichweite montiert werden
klar als solcher erkennbar sein
beide Leiter trennen
eindeutig die Ein/Aus-Stellung anzeigen
Die Anschlussleitung des Netzmoduls muss direkt mit dem
Unterbrechungsschalter verbunden werden.
6
230V ±15%
50Hz ±2%
1VA
2 Adern (kein Erdleiter)
4,5mm ...7,0mm
0,5mm
... 2,5mm
2
2
