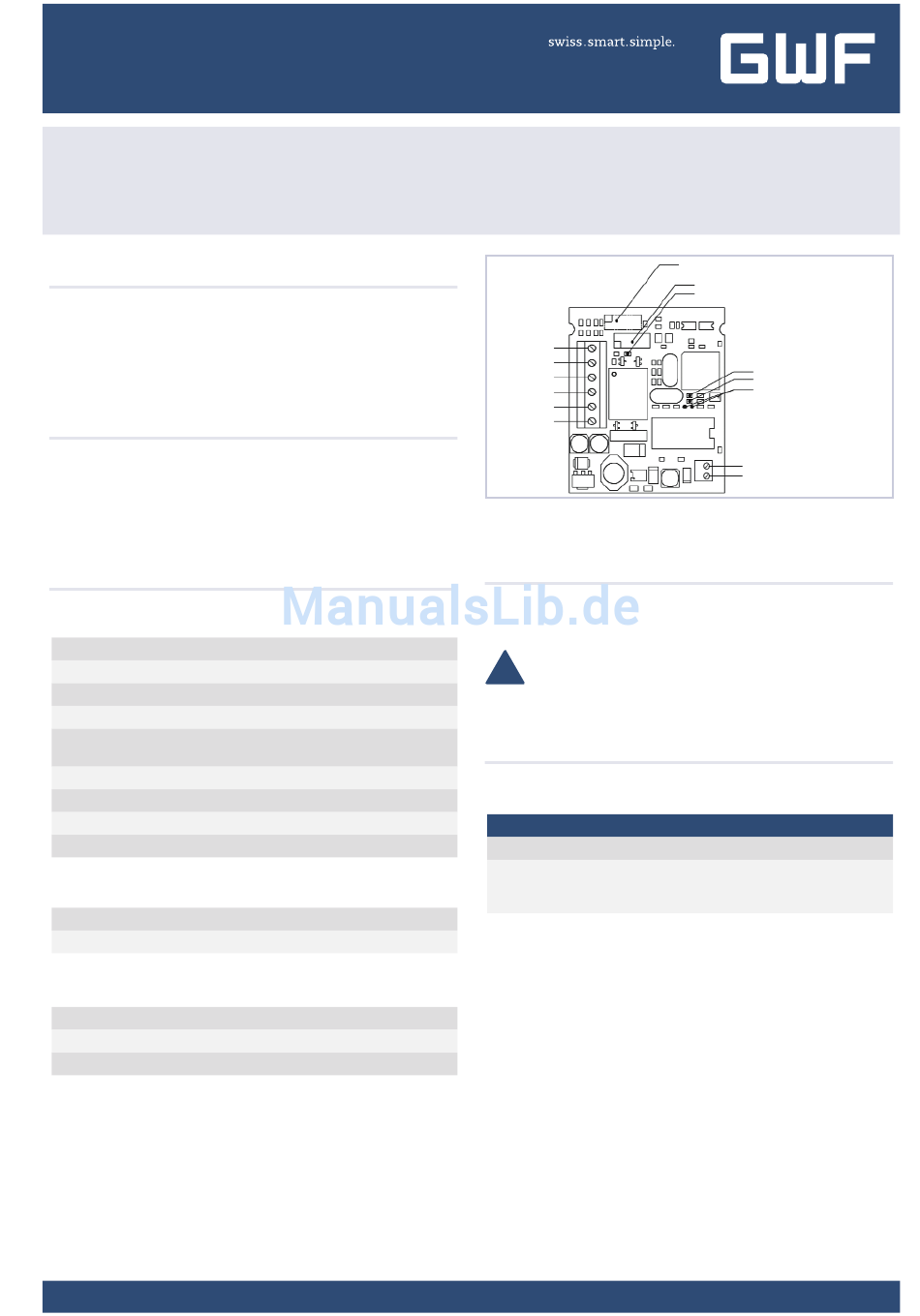

Montage- und Betriebsanleitung

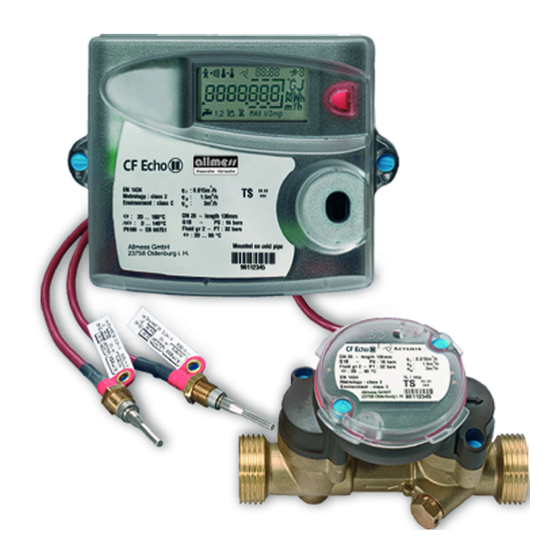

Optionskarte LonWorks CF-Echo II, CF-51 / 55
1. Lieferumfang
■
LonWorks Optionskarte
■
Montage- und Bedienungsanleitung
■
Applikations-Dateien auf Anfrage oder unter:
http://www.allmess.de/index.php?id=222
2. Allgemeines
Die LonWorks Optionskarte stellt ein Interface zwischen dem
Wärmezähler und einem LonWorks
Die Optionskarte benötigt unabhängig vom Wärmezähler zu-
sätzlich eine Versorgungsspannung von 24V AC/DC.
3. Anschlüsse und Schnittstellen
3.1 Network Interface
Prozessor
Neuron
Clock Frequenz
10 MHz
Transceiver
TP/FT-10
Transmission Speed
78 Kb/s
LonWorks Netzwerk
2700m - Bus Topologie
Distanz
500m - Free Topologie
Nodes per Channel
Max. 64
Polung
Keine
Protokoll
LonTalk
Netzwerk Abschluss
Abhängig von Topologie
3.2 Spannungsversorgung
Spannung
24 V AC/DC
Leistungsaufnahme
1 VA
3.3 Umgebungsbedingungen
Betriebstemperatur
0 bis +40°C
Lagertemperatur
-10 bis +70°C
Relative Luftfeuchtigkeit
max. 90% nicht kondensierend
3.4 Service Pin
Durch kurzes Überbrücken der Service Pin Impf-Punkte wird
die Service Message aktiviert. Die NID ist auf dem FT Prozessor
gelabelt.
www.gwf.ch
Twisted-Pair Netzwerk dar.
®
Chip FT3120-E4S40 Smart
®
®
Water meter 2
Water meter 1
LonWorks Bus
4. Anwendungsdateien
ChallengerLONv05.APB
ChallengerLONv05.NXE
ChallengerLONv05. XIF
!
nur zu Verwenden mit V 0.5 bezeichneten Optionskarten!
5. Liste der Netzwerk-Variablen
5.1 Eingangs-Variablen
Network variable
SNVT_time_stamp
Nvi_DateTime
SNVT_time_min
Nci_timeRequest
Der Datenbereich von «nci_TimeRequest» umfasst 1 bis 65534
Minuten und bestimmt das Aktualisierungs-Intervall der Wärme-
zählerdaten. Bei «nci_TimeRequest» = 0 ist der Datenaustausch
zum Wärmezähler unterbrochen. Für Intervalle kleiner 120 Minu-
ten muss für den Wärmezähler eine 230V Netzspannungsversor-
gung vorgesehen werden!
Headmeter Connector on the on the opposite side
]
Programmer Connector
For software
Programmer LED (Red)
upgrade purpose
Service LED (Yellow)
Power/Wink LED (Green)
Service Pin Pads
+/-
PowerSupply 12.24 V AC/DC
+/-
Beschreibung
Setzt Datum / Zeit
Setzt Aktualisierungs-Inter-
vall von Wärmezählerndaten
in Minuten
BAd20528 – 03.11.2010
Änderungen vorbehalten
