Elektrische Installation
1.
Drehen Sie das Oberteil des Sen‐
sors eine Viertelumdrehung gegen
den Uhrzeigersinn und ziehen Sie
es ab
2.
Lösen Sie die Klemmschraube der
M12-Verschraubung und führen Sie
die Messleitung vom Regelgerät
durch

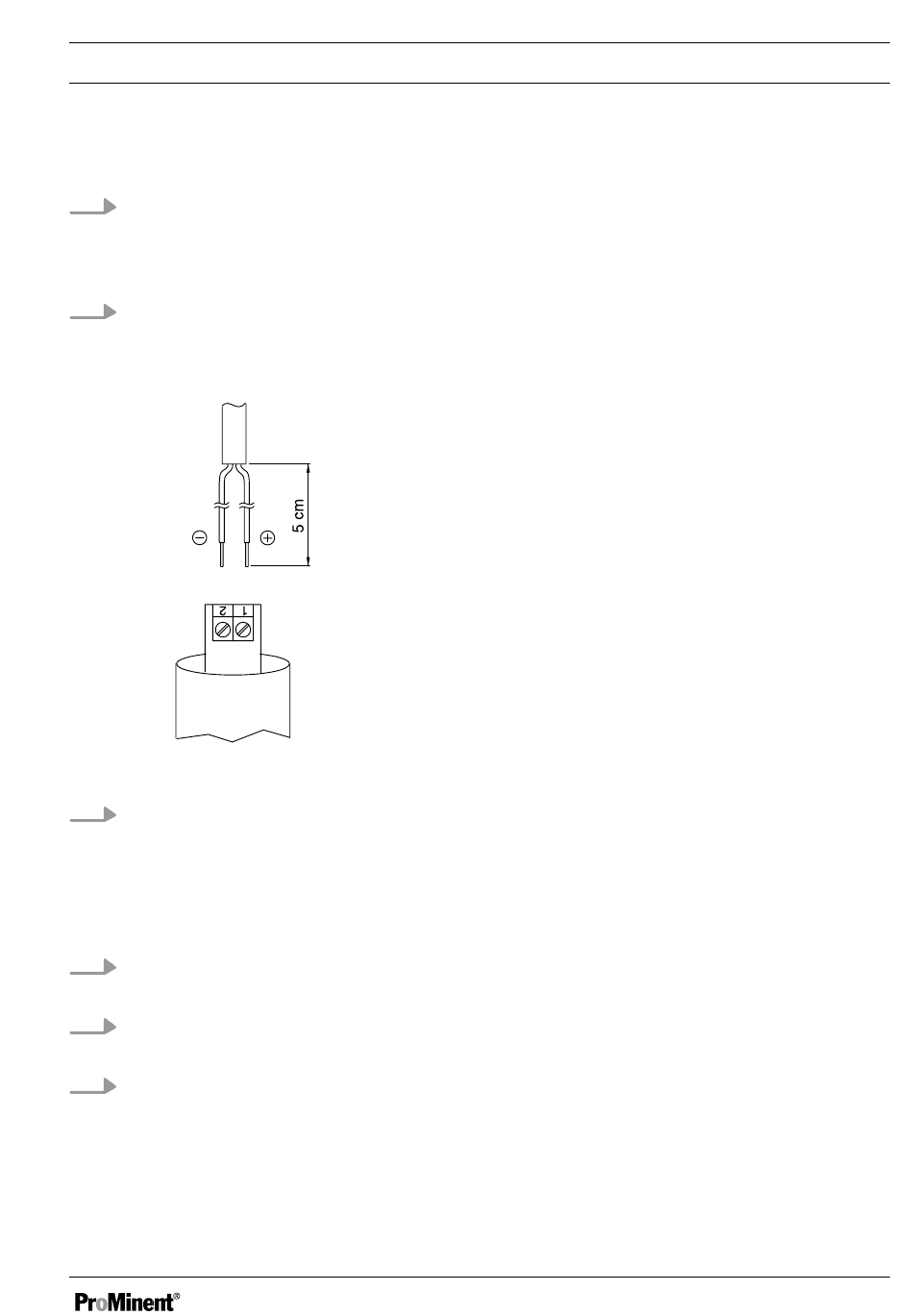

Abb. 3: 2-Leiter-Anschluss
3.
Isolieren Sie die Kabelenden ab,
versehen Sie die Kabelenden mit
Aderendhülsen (⌀ max = 0,5 mm
und verbinden Sie die Kabelenden
mit dem 2-Leiter-Anschluss:
1 = Plus, 2 = Minus
4.
Bevorraten Sie ca. 5 cm von der
Messleitung in dem Sensor
5.
Ziehen Sie die Klemmschraube der
Verschraubung fest
6.
Schieben Sie das Oberteil des Sen‐
sors ganz in den Sensorschaft ein
und ziehen Sie das Oberteil im Uhr‐
zeigersinn bis zum Anschlag an
A0102
)
2
Installieren
17
