Bedienfeld Und Anzeige; Funktion - IKA HBC 5 basic Betriebsanleitung

A
D

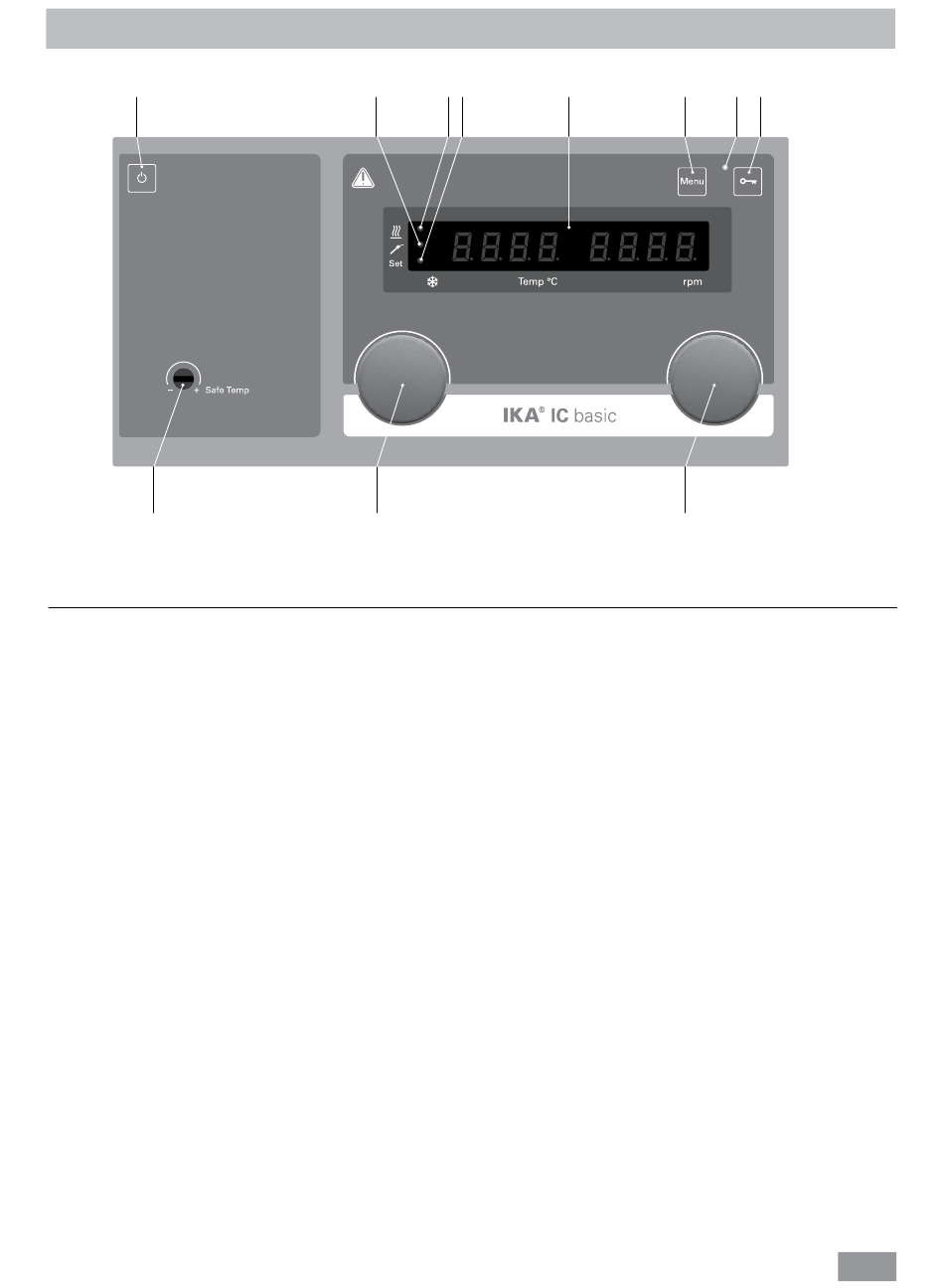

Fig. 12
Pos. Bezeichnung
A EIN/AUS-Taste:
B Dreh-/Druckknopf:
C Dreh-/Druckknopf:
D Einstellbarer Sicherheitskreis:
E Menü-Taste:
F Schlüssel-Taste:
G LED-Anzeige:
I LED, Heizelement:
J LED, Temperaturfühler:
K LED, set:
M LED, Schlüssel-Taste:

Bedienfeld und Anzeige

J I K
B

Funktion

Schaltet das Thermostat ein/aus.
Stellt den Temperaturwert ein.
Startet/stoppt die Heizfunktion.
Dient der Navigation und Auswahl der Einstellungen im Menü.
Stellt den Wert für die Pumpendrehzahl ein.
Startet/stoppt die Pumpenfunktion.
Stellt die Menüoptionen ein und bestätigt sie.
Dient der Einstellung der Sicherheitstemperaturbegrenzung mit dem
mitgelieferten Schraubendreher.
Nach einmaligem Drücken wird die Menüoption angezeigt.
Nach weiterem Drücken kehrt die Anzeige zum Arbeitsbildschirm zurück.
Verriegelt/entriegelt Tasten und Knöpfe.
Zeigt die Einstellungen und Ist-Werte an.
Zeigt an, dass die Heizfunktion aktiviert bzw. deaktiviert ist.
Zeigt an, dass ein externer Temperaturfühler angeschlossen ist.
Die LED leuchtet gleichzeitig mit der Anzeige des Sollwertes.
Zeigt an, dass die Funktion der Tasten und Knöpfe deaktiviert ist.
