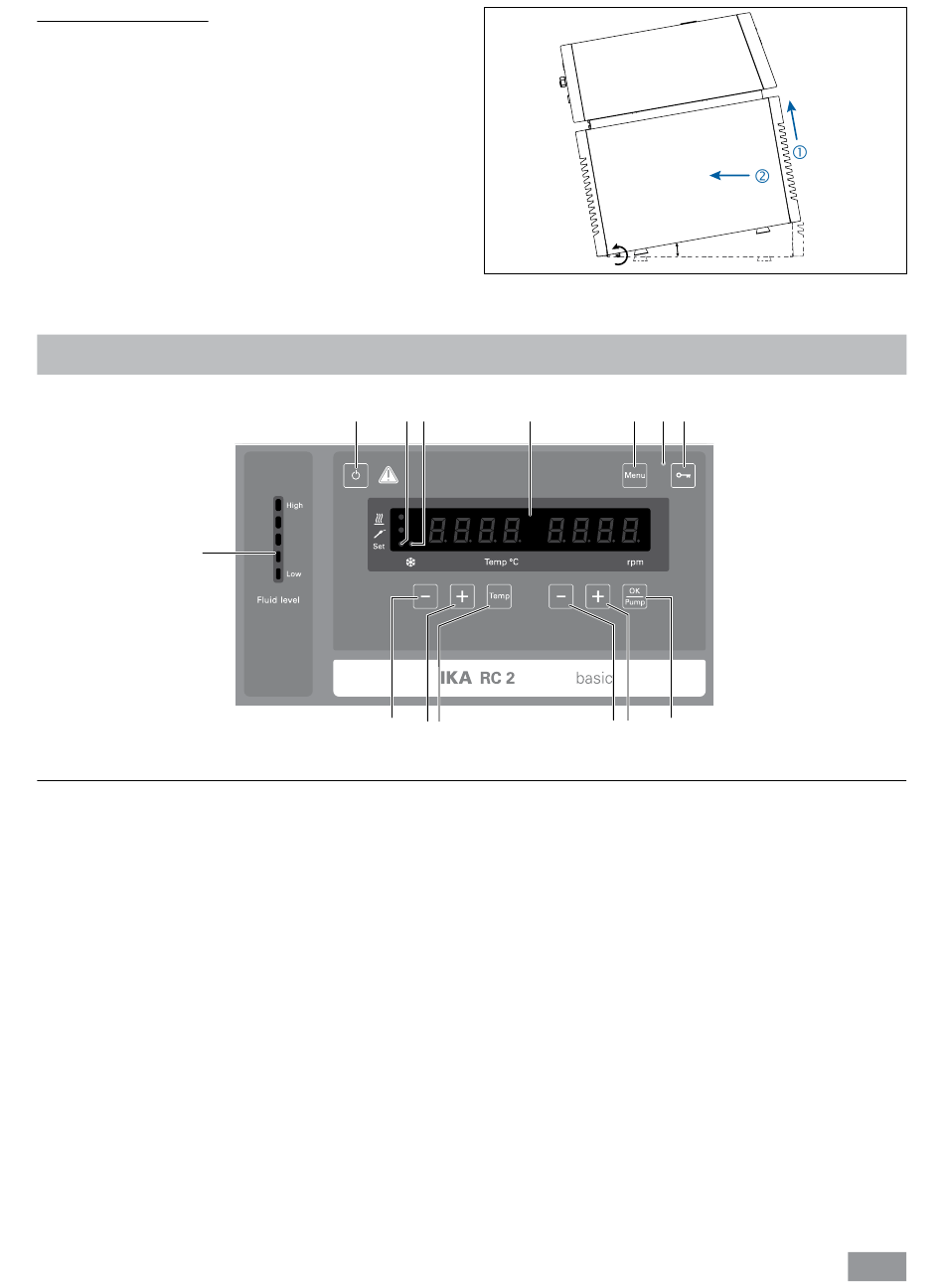

Bewegen des Geräts:
Vor dem Bewegen des Geräts an einen anderen Standort die
gesamte Flüssigkeit aus dem Bad ablassen�
Das Gerät muss durch zwei Personen an den oberen Hand-
griffen angehoben werden�
Es kann mit Hilfe der Rollen auf ebenen Flächen durch An-
heben und Schieben der Vorderseite bewegt werden� Der
Neigungswinkel sollte beim Bewegen in keine Richtung
mehr als 10° betragen!
Hinweis: Das Gerät darf während des Betriebs nicht bewegt
werden� Nach dem Bewegen des Gerätes mindestens eine
Stunde abwarten, bevor das Gerät wieder in Betrieb genom-
men wird�
N
Fig. 10
Pos.
Bezeichnung
A
EIN / AUS-Taste:
B
LED, set:
C
LED, Kühlen:
D
LED-Anzeige:
E
"Menu"-Taste:
F
LED, Tastensperre:
G
Tastensperre:
H
"OK / Pump"-Taste:
I
"Pump (+)"-Taste:
J
"Pump (-)"-Taste:
K
"Temp"-Taste:
L
"Temp (+)"-Taste:
M
"Temp (-)"-Taste:
N
Flüssigkeitsstandanzeige: Zeigt den Füllstand (bei zu niedrigem oder zu hohem Füllstand schalten die unteren
Bedienfeld und Anzeige
A
B C
M
L
K
Funktion
Schaltet das Thermostat ein / aus�
Die LED leuchtet gleichzeitig mit der Anzeige des Sollwertes�
Die leuchtende LED zeigt an, dass die Kühlfunktion aktiviert ist�
Zeigt die Einstellungen und Ist-Werte an�
Nach einmaligem Drücken wird die Menüoption angezeigt�
Nach weiterem Drücken kehrt die Anzeige zum Arbeitsbildschirm zurück�
Zeigt an, dass die Funktion der Tasten deaktiviert ist�
Verriegelt/entriegelt Tasten�
Startet/stoppt die Pumpenfunktion�
Bestätigt die Menüoptionen ein�
Erhöht den Wert der Pumpendrehzahl�
Die Menüeinstellungen ändern�
Verringert den Wert der Pumpendrehzahl�
Die Menüeinstellungen ändern�
Startet/stoppt die Kühlfunktion�
Erhöht den Wert der Temperatureinstellung�
Dient der Navigation und Auswahl der Einstellungen im Menü�
Verringert den Wert der Temperatureinstellung�
Dient der Navigation und Auswahl der Einstellungen im Menü�
oder oberen LED-Segmente auf Rot)�
Fig. 9
D
E
F
GREEN
J
I
H
max. 10 ˚
G
11
