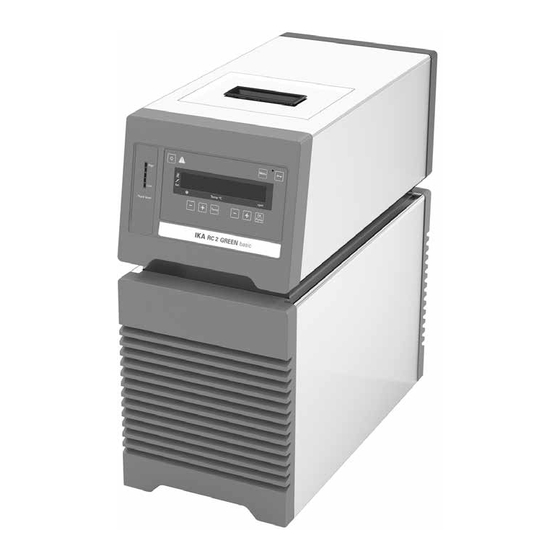

IKA RC 2 GREEN basic
Betriebsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IKA RC 2 GREEN basic

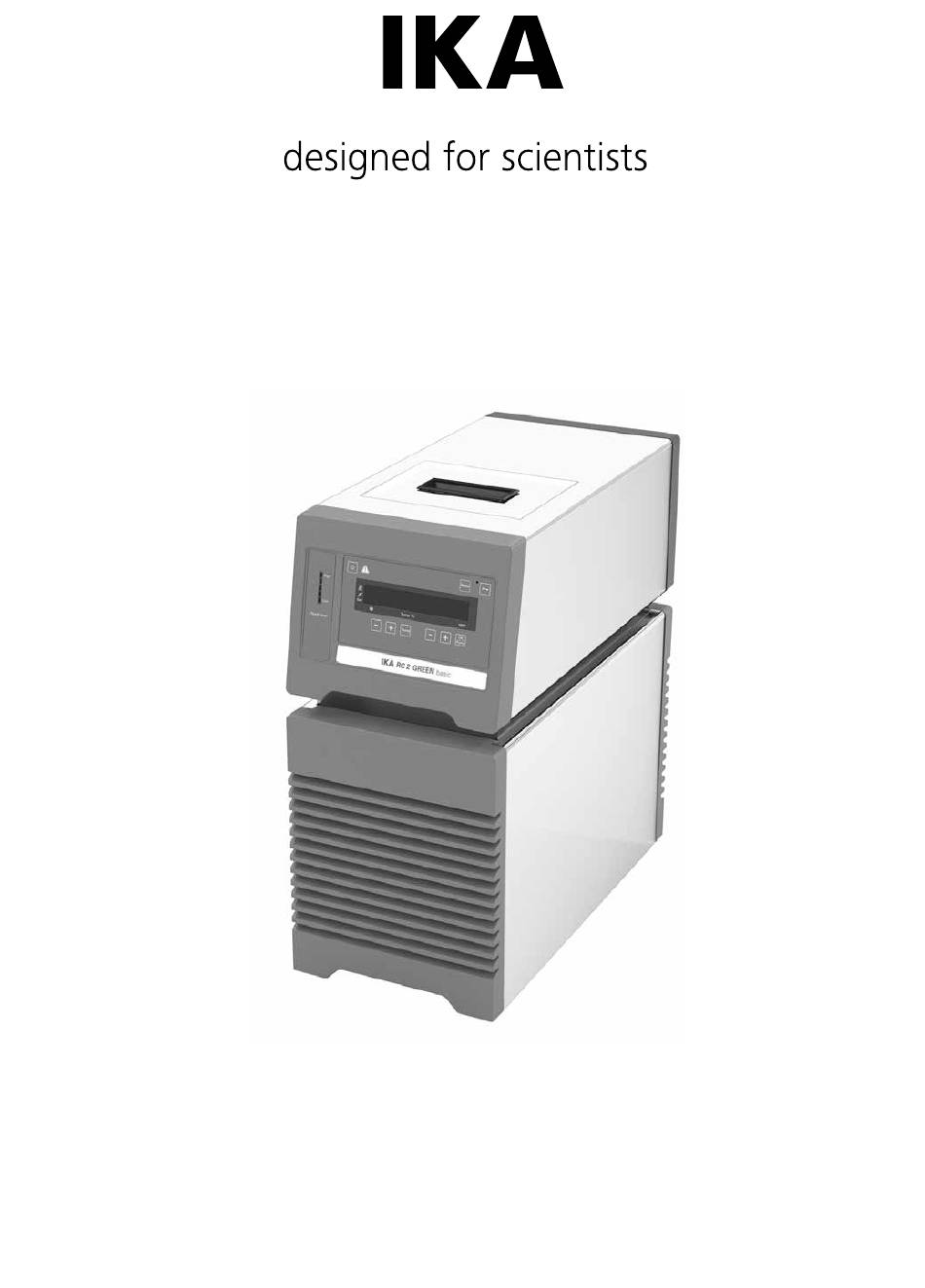

  • Seite 1 IKA RC 2 GREEN basic Betriebsanleitung...
  • Seite 2: Geräteaufbau

    Geräteaufbau Fig. 1 Pos. Pos. Deckel Einfüllöffnung Bedienfeld und Anzeige Griff Lüftungsgitter RS 232-Anschluss USB-Anschluss Pumpenanschluss IN Pumpenanschluss OUT Netzschalter Netzbuchse Backflow Overflow...
  • Seite 3: Inhaltsverzeichnis

    Lieferumfang �������������������������������������������������������������������������������������������������������������������������������������������������������������7 Vorbereitungen ............................7 Aufstellung ����������������������������������������������������������������������������������������������������������������������������������������������������������������7 Anschluss der Rohrleitungen / Schläuche �������������������������������������������������������������������������������������������������������������������7 Füllen und Entleeren ��������������������������������������������������������������������������������������������������������������������������������������������������8 Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten) ����������������������������������������������������������������������������������10 Bewegen des Geräts ������������������������������������������������������������������������������������������������������������������������������������������������11 Bedienfeld und Anzeige ..........................11 Inbetriebnahme und Betrieb ........................12 Menü “Einstellungen“ ..........................13 Menüstruktur ����������������������������������������������������������������������������������������������������������������������������������������������������������13...
  • Seite 4: Eu-Konformitätserklärung

    2004/108/EG und 2011/65/EU entspricht und mit den folgenden Normen und norminativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529, EN ISO 12100 und DIN 12876-1� Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika�com angefordert werden� Zeichenerklärung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod GEFAHR oder schwerer Verletzung führen kann�...
  • Seite 5: Sicherheitshinweise

    • Bewahren Sie die Betriebsanleitung für alle zugänglich auf� Fachpersonal� • Beachten Sie, dass nur geschultes Personal mit dem Gerät • Unabhängig davon empfiehlt IKA Anwendern die kriti- arbeitet� sche bzw� gefährliche Materialien bearbeiten, den Ver- • Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeits- suchsaufbau durch geeignete Maßnahmen zusätzlich...
  • Seite 6: Flüssigkeiten

    Aufgrund des Gewichts muss das Kältemittel: WARNING Gerät von mindestens zwei Perso- Das Gerät darf nicht in ATEX-Zonen WARNUNG nen getragen werden� (explosionsgefährdeter Umgebung) verwendet werden� • Das Gerät vorsichtig transportieren (siehe Abschnitt „Be- wegen des Geräts“)� Das verwendete Kältemittel ist ent- •...
  • Seite 7: Bestimmungsgemäße Gebrauch

    Lehre, Gewerbe oder Industrie� Auspacken Auspacken: Lieferumfang: - Packen Sie das Gerät vorsichtig aus - RC 2 GREEN basic - Schäden sind dem Kurier (Post, Bahn oder Logistikunter- - Netzkabel nehmen) unverzüglich zu melden� - Schlaucholive NW 8 (2 Stck�) - Schlaucholive NW 12 (2 Stck�)
  • Seite 8: Füllen Und Entleeren

    Füllstand hinzuweisen (siehe Fig� 7)� Schlauch am IKA Kalorimeter anbringen� - Öffnen Sie den Deckel (1) der Einfüllöffnung und entfer- Wenn kein IKA Kalorimeter angeschlossen ist, verschlie- nen Sie den Verschlussstopfen von der Einfüllöffnung� ßen Sie bitte den „Backflow“-Anschluss mit der beilie- Füllen Sie dann Flüssigkeit in das Bad�...
  • Seite 9 Hinweis: Beachten Sie die Füllstandanzeige! Niedriger Füllstand (Low Level) Hoher Füllstand (High Level) (Hoher Füllstand) (Niedriger Füllstand) Fig. 7 - Um die Flüssigkeit aus dem Bad abzulassen, einen Schlauch an den Ablassanschluss anschließen und das Ablassventil mit einem Schlitzschraubendreher im Gegen- uhrzeigersinn drehen�...
  • Seite 10: Flüssigkeiten (Standardinformationen Über Ika Flüssigkeiten)

    Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten): Betriebstemperaturbereich Betriebstemperaturbereich Empfohlene Flammpunkt Bezeichnung für offene für geschlossene Sicherheitstemperatur (°C) Bad-Anwendung Bad-Anwendung (°C) (°C) (°C) CF�EG28�N10�80�8 -10 ��� 80 -10 … 80 CF�EG39�N20�80�16 -20 … 80 -20 … 80 CF�EG44�N25�80�19 -25 … 80 -25 … 80 CF�EG48�N30�80�22...
  • Seite 11: Bewegen Des Geräts

    Bewegen des Geräts: Vor dem Bewegen des Geräts an einen anderen Standort die gesamte Flüssigkeit aus dem Bad ablassen� Das Gerät muss durch zwei Personen an den oberen Hand- griffen angehoben werden� Es kann mit Hilfe der Rollen auf ebenen Flächen durch An- heben und Schieben der Vorderseite bewegt werden�...
  • Seite 12: Inbetriebnahme Und Betrieb

    Inbetriebnahme und Betrieb Hinweis: Vor Inbetriebnahme sicherstellen, dass das Gerät Das Gerät schaltet auf den Standby-Status und ist betriebs- eine Stunde nicht bewegt wurde� bereit� Überprüfen Sie, ob die auf dem Typenschild angegebene Ändern Sie die Temperatureinstellung mit der “Temp Spannung mit der verfügbaren Netzspannung überein- (+)“-Taste (L) oder “Temp (-)“-Taste (M)�...
  • Seite 13: Menü "Einstellungen

    Die gewählte Flüssigkeit (Nr�) begrenzt die Höchst- und der Funktionen, abhängig von vorherigen Einstellungen� Mindesttemperatur� Kundenspezifische Flüssigkeiten (Nr� 8) ermöglicht es, den gesamten Arbeitstemperaturbereich zu Maximale Temperatur (HI T): nutzen� Siehe Tabelle Abschnitt „Flüssigkeiten (Standardin- formationen über IKA Flüssigkeiten)“� Maximal einstellbarer Wert: 40 °C�...
  • Seite 14: Art Der Temperaturregelung (Auto)

    Art der Temperaturregelung (AUTO): Proportionalbeiwert PID (Kp 1) Der Proportionalbeiwert Kp ist die Reglerverstärkung und AUTO 1: AUTO 1 ist die Standardeinstellung� Die PID- bestimmt wie stark die Regelabweichung (Differenz zwi- Standardeinstellungen werden automatisch verwendet� schen Soll- und Isttemperatur) direkt auf die Stellgröße Abkühlkurve in Auto-Tuning Kontrolle (AUTO 1): (Abkühlzeit) wirkt�...
  • Seite 15: Beispiel: 2-Punkt-Kalibrierung

    Geben Sie den Kalibrierungswert des Referenzmessinstru- Beispiel: 2-Punkt-Kalibrierung: Den Temperaturmessfühler des Referenzmessgerätes in die ments (z�B� 10�1 °C) mit der “Pump (+)“-Taste (I) oder der Badflüssigkeit eintauchen: “Pump (-)“-Taste (J) ein� Im Menü die Option der 2-Punkt-Kalibrierung auswählen� Drücken Sie die “OK/Pump“-Taste (H), um die 2-Punkt-Kali- brierung zu beginnen�...
  • Seite 16: Usb-Schnittstelle

    Empfehlungen zur Ausführung von elektrischen Steckverbindungen für die analoge und digitale Signalübertragung an Labor-MSR-Einzelgeräten� Rev�1�1)� Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle dienen nur als Low Level Befehle zur Kommunikation zwischen Gerät und PC� Mit einem geeigneten Terminal bzw� Kommunikationsprogramm können diese Befehle direkt an das Gerät übertragen werden�...
  • Seite 17: Verbindungsmöglichkeiten Zwischen Gerät Und Externen Geräten

    Befehle: Befehle Function IN_PV_2 Die interne Ist-Temperatur lesen IN_PV_4 Die Ist-Pumpendrehzahl lesen IN_SP_1 Die interne Soll-Temperatur lesen IN_SP_4 Die Soll-Pumpendrehzahl lesen OUT_SP_1 xxx Die interne Soll-Temperatur XXX einstellen OUT_SP_12@n Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes OUT_SP_4 xxx Pumpendrehzahl XXX einstellen OUT_SP_42@n Setzen der WD-Sicherheitsdrehzahl mit Echo des gesetzten Wertes OUT_WD1@n...
  • Seite 18: Instandhaltung Und Reinigung

    Fordern Sie hierzu das Formular “Unbedenklichkeitsbe- • Das Staubschutzfilter des Kühlers mit einem Staubsauger scheinigung“ bei IKA an, oder verwenden Sie den down- reinigen oder mit Wasser abwaschen und vor dem Wie- load Ausdruck des Formulares auf der IKA Website www.
  • Seite 19: Schläuche

    - Gerät neu starten Kühlen aus Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder bei einem anderen Fehler: - wenden Sie sich bitte an die IKA Serviceabteilung - senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein� Zubehör Schläuche:...
  • Seite 20: Technische Daten

    Technische Daten Betriebsspannung 230 ± 10 % 100 ��� 115 ± 10 % Frequenz 50 / 60 Max� Aufnahmeleistung Arbeitstemperaturbereich °C - 30 ��� RT Betriebstemperaturbereich (mit Fremdheizung) °C - 30 ��� + 70 Temperaturstabilität – interne Temperaturregelung, ± 0,15 Wasser (nach DIN 12876) Temperaturregelung Temperaturmessung Absolute Genauigkeit...
  • Seite 21: Pumpenkennlinie Gemessen Mit Wasser

    Gewährleistung Entsprechend den IKA-Verkaufs- und Lieferbedingungen Die Gewährleistung erstreckt sich nicht auf Verschleißteile beträgt die Gewährleistungzeit 24 Monate� Im Gewährleis- und gilt nicht für Fehler, die auf unsachgemäße Handhabung tungsfall wenden Sie sich bitte an Ihren Fachhändler� Sie kön- und unzureichende Pflege und Wartung, entgegen den An- nen aber auch das Gerät unter Beifügung der Lieferrechnung...
  • Seite 22 VIETNAM IKA Vietnam Company Limited Phone: +84 28 38202142 eMail: sales�lab-vietnam@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
