Bedienfeld Und Anzeige; Funktion - IKA IC basic Betriebsanleitung

A
D

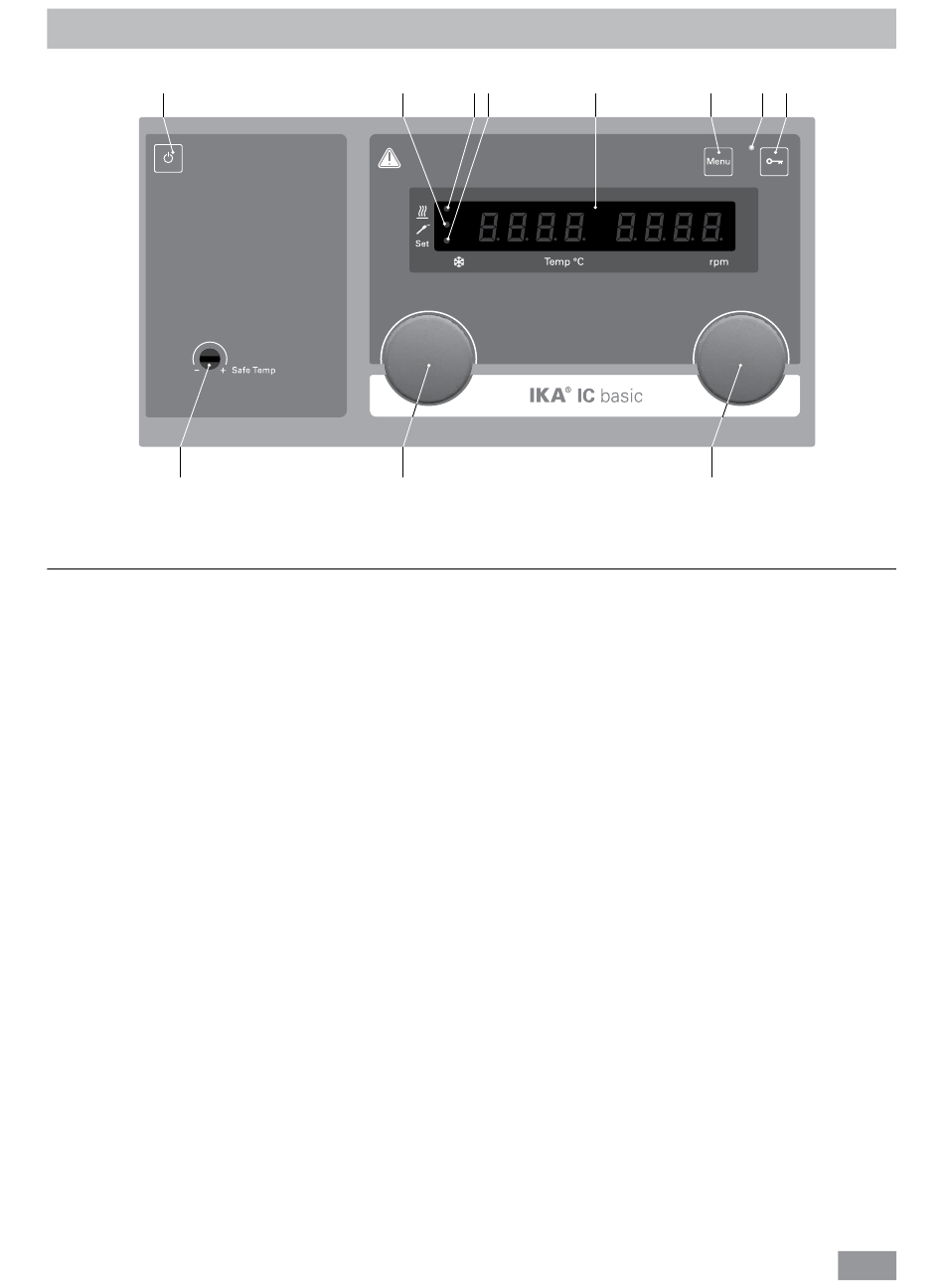

Fig. 12
Pos. Bezeichnung
A EIN/AUS-Taste:
B Dreh-/Druckknopf:
C Dreh-/Druckknopf:
D Einstellbarer Sicherheitskreis:
E Menü-Taste:
F Schlüssel-Taste:
G LED-Anzeige:
I LED, Heizelement:
J LED, Temperaturfühler:
K LED, set:
M LED, Schlüssel-Taste:

Bedienfeld und Anzeige

J I K
B

Funktion

Schaltet das Thermostat ein/aus�
Stellt den Temperaturwert ein�
Startet/stoppt die Heizfunktion�
Dient der Navigation und Auswahl der Einstellungen im Menü�
Stellt den Wert für die Pumpendrehzahl ein�
Startet/stoppt die Pumpenfunktion�
Stellt die Menüoptionen ein und bestätigt sie�
Dient der Einstellung der Sicherheitstemperaturbegrenzung mit dem
mitgelieferten Schraubendreher�
Nach einmaligem Drücken wird die Menüoption angezeigt�
Nach weiterem Drücken kehrt die Anzeige zum Arbeitsbildschirm zurück�
Verriegelt/entriegelt Tasten und Knöpfe�
Zeigt die Einstellungen und Ist-Werte an�
Zeigt an, dass die Heizfunktion aktiviert bzw� deaktiviert ist�
Zeigt an, dass ein externer Temperaturfühler angeschlossen ist�
Die LED leuchtet gleichzeitig mit der Anzeige des Sollwertes�
Zeigt an, dass die Funktion der Tasten und Knöpfe deaktiviert ist�
G E M F
C
10
