IKA ICC control Betriebsanleitung
Vorschau ausblenden Andere Handbücher für ICC control:

Werbung

20000004067b
ICC control_042019
IKA ICC control
Betriebsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IKA ICC control

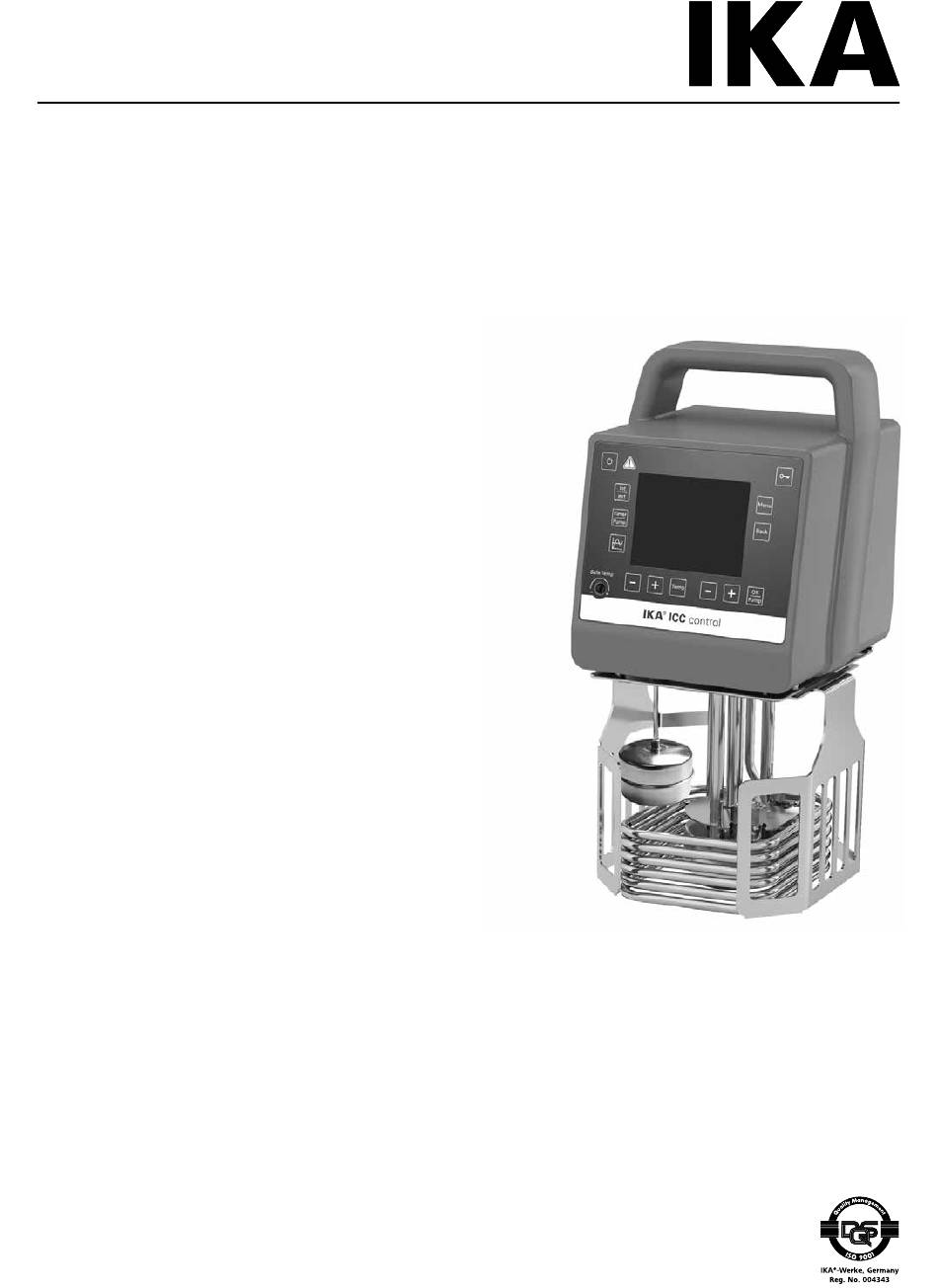

  • Seite 1 20000004067b ICC control_042019 IKA ICC control Betriebsanleitung...
  • Seite 2 Fig. 1 Fig. 2 Pos. Bezeichung Bedienfeld und Anzeige Netzschalter Netzbuchse Schwimmer Heizelement Standfuß Pt 100 + Pt 1000 Temperaturfühler Griff Lüfter RS 232-Anschluss USB-Anschluss Klemme Kabelhalter Anschluss für externen Temperaturfühler...
  • Seite 3: Inhaltsverzeichnis

    Auspacken ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������7 Lieferumfang ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������7 Vorbereitungen ............................7 Aufstellung �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������7 Füllen und Entleeren �����������������������������������������������������������������������������������������������������������������������������������������������������������������7 Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten) ���������������������������������������������������������������������������������������������������8 Bedienfeld und Anzeige ........................... 9 Inbetriebnahme ............................10 Einstellen der Sicherheitstemperatur ...................... 11 Arbeiten mit den Steuerelementen ......................11 Arbeitsbildschirm im Auslieferzustand �������������������������������������������������������������������������������������������������������������������������������������11 Symbolerklärung im Arbeitsbildschirm �������������������������������������������������������������������������������������������������������������������������������������11...
  • Seite 4: Eu-Konformitätserklärung

    2014/30/EU und 2011/65/EU entspricht und mit den folgenden Normen und normativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529, DIN 12876-1 und EN ISO 12100� Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika�com angefordert werden� Zeichenerklärung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod GEFAHR oder schwerer Verletzung führen kann�...
  • Seite 5: Sicherheitshinweise

    • Lesen Sie die Betriebsanleitung vor Inbetriebnah- senen Gefäßen unter einem geeigneten Abzug verarbei- me vollständig und beachten Sie die Sicherheits- tet werden� Bei Fragen bitte den IKA Anwendungssup- hinweise. port kontaktieren� • Bewahren Sie die Betriebsanleitung für alle zugänglich auf�...
  • Seite 6: Flüssigkeiten

    • Bei der Verwendung eines Kunststoffbads sind die erlaub- Nur Flüssigkeit verarbeiten und WARNUNG ten Arbeitstemperaturen und Flüssigkeiten zu beachten� erwärmen, deren Flammpunkt höher als die eingestellte Si- Das Gerät nicht in Betrieb neh- cherheitstemperaturbegrenzung ist� Die Sicherheitstem- GEFAHR men, wenn: peraturbegrenzung muss mindestens 25 °C niedriger als der Flammpunkt der verwendeten Flüssigkeit eingestellt - Es beschädigt oder undicht ist�...
  • Seite 7: Verwendung

    Dritte vorgenommen werden� Auspacken • Auspacken: • Lieferumfang: - Packen Sie das Gerät vorsichtig aus - ICC control - Nehmen Sie bei Beschädigungen sofort den Tatbestand - Netzkabel auf (Post, Bahn oder Spedition)� - Schraubendreher (für Sicherheitskreis) - USB 2�0 Kabel (A – Mikro B)
  • Seite 8: Flüssigkeiten (Standardinformationen Über Ika Flüssigkeiten)

    • Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten): Betriebstemperaturbereich Betriebstemperaturbereich Empfohlene Flammpunkt Bezeichnung für offene für geschlossene Sicherheitstemperatur (°C) Bad-Anwendung Bad-Anwendung (°C) (°C) (°C) CF�EG28�N10�80�8 -10 ��� 80 -10 … 80 CF�EG39�N20�80�16 -20 … 80 -20 … 80 CF�EG44�N25�80�19 -25 … 80 -25 …...
  • Seite 9: Bedienfeld Und Anzeige

    Bedienfeld und Anzeige Fig. 3 Pos. Bezeichnung Funktion EIN/AUS-Taste: Schaltet die Thermostateinheit ein/aus� Einstellbarer Sicherheitskreis: Dient der Einstellung der Sicherheitstemperaturbegrenzung mit dem mitgelieferten Schraubendreher� “Temp” button: Startet/stoppt die Heizfunktion� “Temp (+)” button: Erhöht den Wert der Temperatureinstellung� “Temp (-)” button: Verringert den Wert der Temperatureinstellung�...
  • Seite 10: Inbetriebnahme

    Betrieb der Pumpe zu stoppen� Die Heizfunktion und die Pumpe werden gestoppt� Circulator Im Standby-Status die “OK/Pump“-Taste (G) drücken, ICC control um die Pumpenfunktion zu starten� Die Heizfunktion wird Version 1.2.008 nicht aktiviert� Im Betriebszustand die “Temp“-Taste (D) drücken, um die Fig.
  • Seite 11: Einstellen Der Sicherheitstemperatur

    Einstellen der Sicherheitstemperatur Die Sicherheitstemperatur mit dem im Lieferumfang des Die eingestellte Sicherheitstemperatur wird auf der Anzei- Geräts enthaltenen Schraubendreher einstellen� ge angezeigt� Fig. 7 Werkseinstellung: Maximal Wert Einstellbereich: 0 – 160 °C Hinweis: Die Sicherheitstemperatur muss mindestens 25 °C niedriger als der Flammpunkt der verwendeten Flüssig- keit eingestellt werden�...
  • Seite 12: Menü Navigation Und Menüstruktur

    • Menü Navigation und Menüstruktur: Menü Navigation: Drücken Sie die “Menu“-Taste (J)�  Wählen Sie die Menüoption, indem Sie die “Pump (+)”-Taste (H) oder  “Pump (-)”-Taste (I) drücken� Öffnen Sie den Menügegenstand, indem Sie die “OK/Pump“-Taste (G) drücken�  Drücken Sie die “Pump (+)”-Taste (H) oder “Pump (-)”-Taste (I) , um die er- ...
  • Seite 13 Menüstruktur: Werkseinstellungen TEMPERIEREN Regelung Regelart Intern (int) aktiviert Extern (ext) Regelparameter Automatisch Exakt aktiviert Schnell Manuell Intern (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 60,0, 5,0, 0,3, 3 s, +1,00 K, -1,00 k Extern (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 1,0, 15,0, 0,0, 90 s, +1,00 K, -1,00 k Informationen (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) Flüssigkeiten CF.EG28.N10.80.8...
  • Seite 14: Menü (Details)

    • Menü (Details) Flüssigkeiten: Unter der Option "Flüssigkeiten" können verschiedene Wärmeträgerflüssigkeiten ausgewählt werden� TEMPERIEREN: Durch die gewählte Flüssigkeit wird der Solltemperatur- Regelung: einstellbereich begrenzt� Siehe Tabelle Abschnitt “Flüs- sigkeiten“� Regelart: Die Maximum und Minimum Temperaturwerte der ge- Intern (int): Die Temperatur wird auf den internen Tem- wählten Flüssigkeit sind innerhalb dieser Begrenzung ein- peraturfühler geregelt�...
  • Seite 15 Display: Start: Aktivieren der Timeranzeige auf der Hauptanzeige (Arbeits- Starten des Programms nach Abfrage des Schleifen-Mo- bildschirm)� des: Endlosschleife: Nach dem Ende des letzten Segments wird das Programm mit dem ersten Segment fortgesetzt, BETRIEBSART: bis der Benutzer das Programm durch Stoppen einer Ge- Betriebsart A: rätefunktion beendet�...
  • Seite 16: Sicherheit

    - Übertragungsgeschwindigkeit: 9600 Bit/s� - Datenflusssteuerung: none USB Geräte-Treiber: - Zugriffsverfahren: Eine Datenübertragung vom Gerät Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit zum Rechner erfolgt nur auf Anforderung des Rechners� USB Schnittstelle unter: http://www.ika.com/ika/lws/download/usb-driver.zip. Installieren Sie den Treiber, indem Sie die Setup Datei aus- führen�...
  • Seite 17: Befehlssyntax Und Format

    MUR-Empfehlungen zur Ausführung von elektrischen Steckverbindungen für die analoge und digitale Signalübertragung an Labor-MSR-Einzelgeräten� Rev�1�1)� Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle dienen nur als Low Level Befehle zur Kommunikation zwischen Gerät und PC� Mit einem geeigneten Terminal bzw� Kommunikationsprogramm können diese Befehle direkt an das Gerät übertragen werden�...
  • Seite 18: Instandhaltung Und Reinigung

    - Positionsnummer und Bezeichnung des Ersatzteiles, Zum Reinigen den Netzstecker ziehen� siehe www.ika.com - Softwareversion� Reinigen Sie IKA-Geräte nur mit von IKA freigegebenen Reparaturfall: Reinigungsmittel: Bitte senden Sie nur Geräte zur Reparatur ein, die Diese sind (tensidhaltiges) Wasser und Isopropanol�...
  • Seite 19: Fehlercodes

    - Den Lüfter prüfen und die Gitter auf der Rückseite Heizung aus reinigen Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder bei einem anderen Fehler: - wenden Sie sich bitte an die IKA Serviceabteilung - senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein�...
  • Seite 20: Zubehör

    Klein Abdeckung (für IB eco 8, IB pro 9) CM.ICC Mittlerer Abdeckung (für IB pro 12) CL.ICC Große Abdeckung (für IB eco 18, IB pro 20) • Zusätzliches Zubehör PCS.ICC Pumpenset Pt 100.3 Temperature sensor PC 1.1 Kabel (RS 232) Labworldsoft ® Weiteres Zubehör finden Sie unter: www.ika.com�...
  • Seite 21: Technische Daten

    Technische Daten Nennspannung 230 ±10 % / 115 ±10 % / 100 ± 10 % Frequenz 50 / 60 Max� Aufnahmeleistung 2100 (230 VAC) / 1100 (115 VAC) / 860 (100 VAC) Arbeitstemperaturbereich (RT+10 bei 1000rpm) °C RT + 10 ��� 150 Betriebstemperaturbereich (mit Fremdkühlung) °C - 20 ���...
  • Seite 22: Gewährleistung

    Gewährleistung Entsprechend den IKA-Verkaufs- und Lieferbedingungen Die Gewährleistung erstreckt sich nicht auf Verschleißteile beträgt die Gewährleistungzeit 24 Monate� Im Gewährleis- und gilt nicht für Fehler, die auf unsachgemäße Handha- tungsfall wenden Sie sich bitte an Ihren Fachhändler� Sie bung und unzureichende Pflege und Wartung, entgegen können aber auch das Gerät unter Beifügung der Liefer-...
  • Seite 23 IKA-Werke GmbH & Co.KG Janke & Kunkel-Str� 10 D-79219 Staufen Tel� +49 7633 831-0 Fax +49 7633 831-98 sales@ika�de www.ika.com...
