Tableau De Commande Et Affichage - IKA HBC 5 basic Betriebsanleitung

A
D

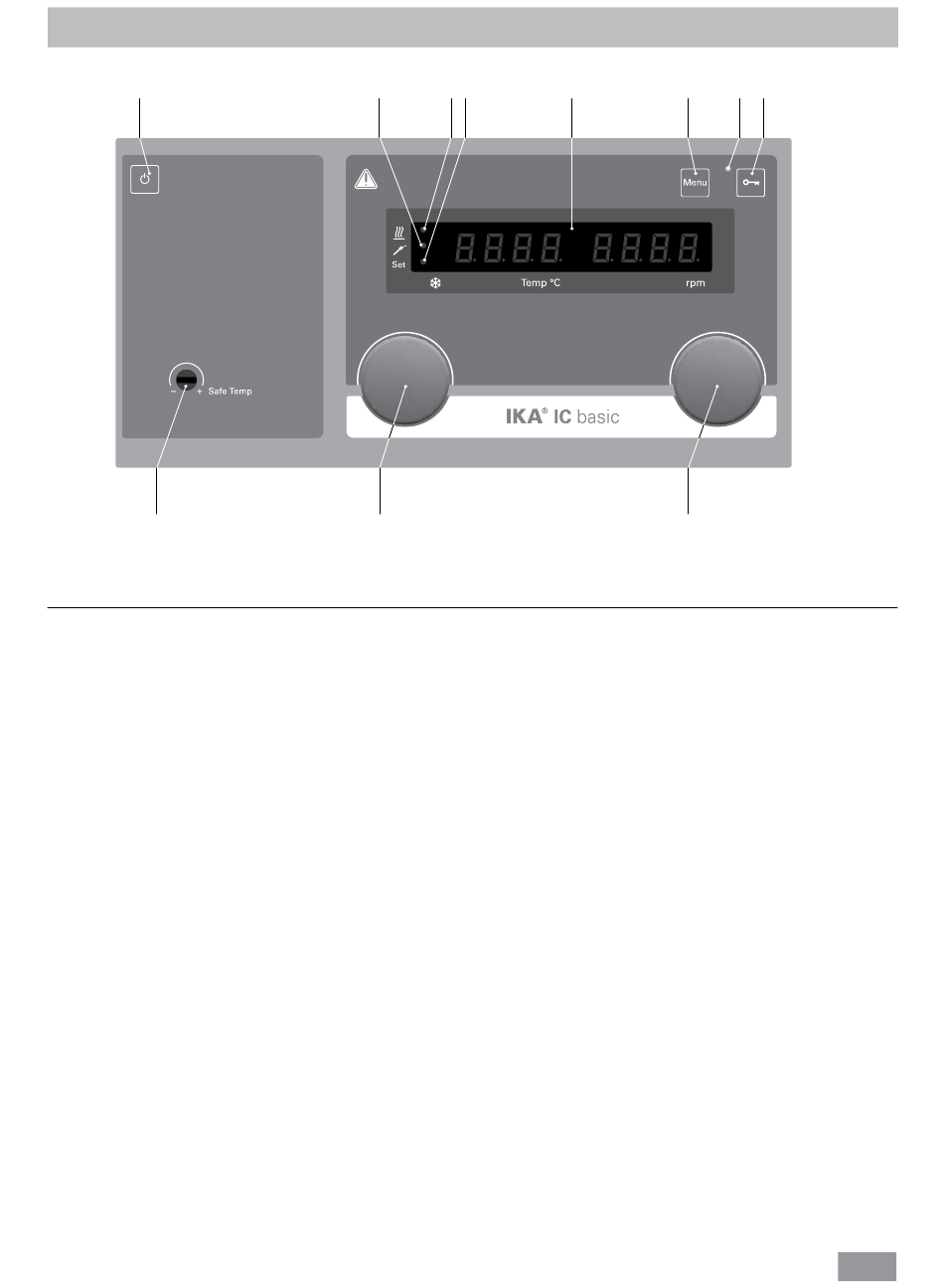

Fig. 12
Rep. Désignation
A Touche Marche/Arrêt:
B Bouton rotatif/Bouton-poussoir:
C Bouton rotatif/Bouton-poussoir:
D Boucle de sécurité réglable:
E Touche Menu:
F Touche clé:
G Affichage LED:
I LED de l'élément chauffant:
J LED de sonde de température:
K LED Set:
M LED de la touche clé:

Tableau de commande et affichage

J I
B
Fonction
allume/éteint le thermostat.
règle la température.
Démarre/arrête la fonction de chauffage.
Sert à la navigation et à la sélection de réglages dans le menu.
règle la vitesse de rotation de la pompe.
Démarre/Arrête la fonction de pompagen.
Règle les options de menu et les valide.
sert au réglage de la limitation de la température de sécurité à l'aide du
tournevis fourni.
appuyez dessus une fois pour afficher l'option de menu.
Appuyez de nouveau pour revenir à l'écran de travail.
verrouille/déverrouille les touches et boutons.
affiche les réglages et les valeurs réelles.
indique que la fonction de chauffage est activée ou désactivée.
indique qu'une sonde de température externe est raccordée.
la LED s'allume en même temps que l'affichage de la valeur de consigne.
indique que le fonctionnement des touches et boutons est désactivé.
