• Bewegen des Geräts:
Vor dem Bewegen des Geräts an einen anderen Standort
die gesamte Flüssigkeit aus dem Bad ablassen�
Das Gerät kann an den oberen bzw� unteren Handgriffen
angehoben und verstellt werden�
Es kann mit Hilfe der Rollen auf ebenen Flächen durch An-
heben und Schieben der Vorderseite bewegt werden� Der
Neigungswinkel sollte beim Bewegen in keine Richtung
mehr als 10° betragen!
Hinweis: Das Gerät darf während des Betriebs nicht be-
wegt werden� Nach dem Bewegen des Gerätes mindes-
tens eine Stunde abwarten, bevor das Gerät wieder in
Betrieb genommen wird�
P
O

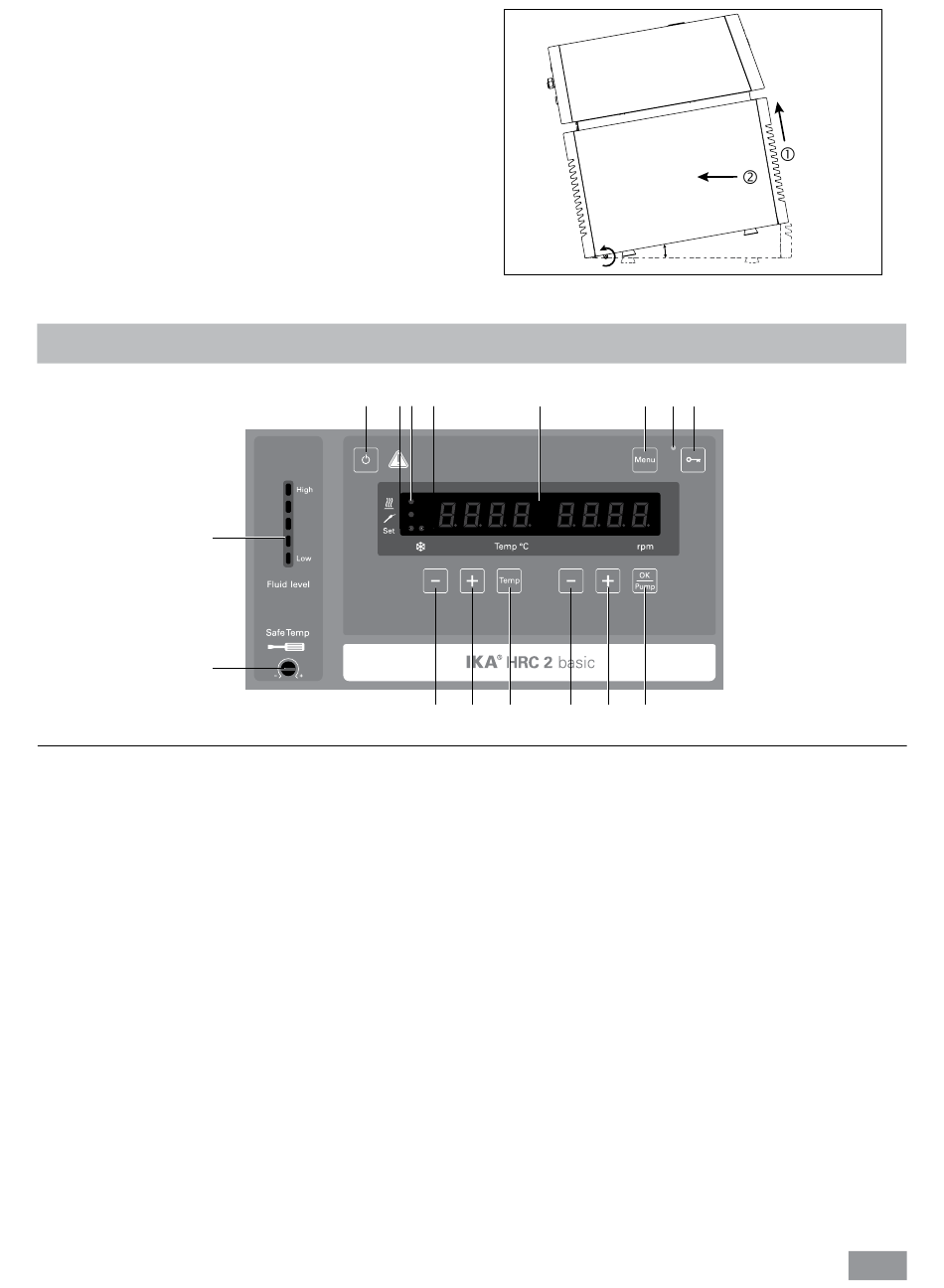

Fig. 12
Pos. Bezeichnung
A
EIN/AUS-Taste:
B
LED, set:
C
LED, Heizelement:
D
LED, Kühlen:
E
LED-Anzeige:
F
Menü-Taste:
G
LED, Tastensperre:
H
Tastensperre:
I
"OK/Pump"-Taste:
J
"Pump (+)"-Taste:
K
"Pump (-)"-Taste:
L
"Temp"-Taste:
M
"Temp (+)"-Taste:
N
"Temp (-)"-Taste:
O
Einstellbarer Sicherheitskreis:
P
Flüssigkeitsstandanzeige:
Fig. 11
Bedienfeld und Anzeige
A
B
C
D
N
M
L
Funktion
Schaltet das Thermostat ein/aus�
Die LED leuchtet gleichzeitig mit der Anzeige des Sollwertes�
Zeigt an, dass die Heizfunktion aktiviert bzw� deaktiviert ist�
Die leuchtende LED zeigt an, dass die Kühlfunktion aktiviert ist�
Zeigt die Einstellungen und Ist-Werte an�
Nach einmaligem Drücken wird die Menüoption angezeigt�
Nach weiterem Drücken kehrt die Anzeige zum Arbeitsbildschirm zurück�
Zeigt an, dass die Funktion der Tasten und Knöpfe deaktiviert ist�
Verriegelt/entriegelt Tasten und Knöpfe�
Startet/stoppt die Pumpenfunktion�
Bestätigt die Menüoptionen ein�
Erhöht den Wert der Pumpendrehzahl�
Die Menüeinstellungen ändern�
Verringert den Wert der Pumpendrehzahl�
Die Menüeinstellungen ändern�
Startet/stoppt die Temperierfunktion�
Erhöht den Wert der Temperatureinstellung�
Dient der Navigation und Auswahl der Einstellungen im Menü�
Verringert den Wert der Temperatureinstellung�
Dient der Navigation und Auswahl der Einstellungen im Menü�
Dient der Einstellung der Sicherheitstemperaturbegrenzung mit dem mitgelie-
ferten Schraubendreher�
Zeigt den Füllstand (bei zu niedrigem oder zu hohem Füllstand schalten die unteren
oder oberen LED-Segmente auf Rot)�
max. 10 ˚
E
F
G
H
K
J
I
