6.5 Herstellung und Montage Haken

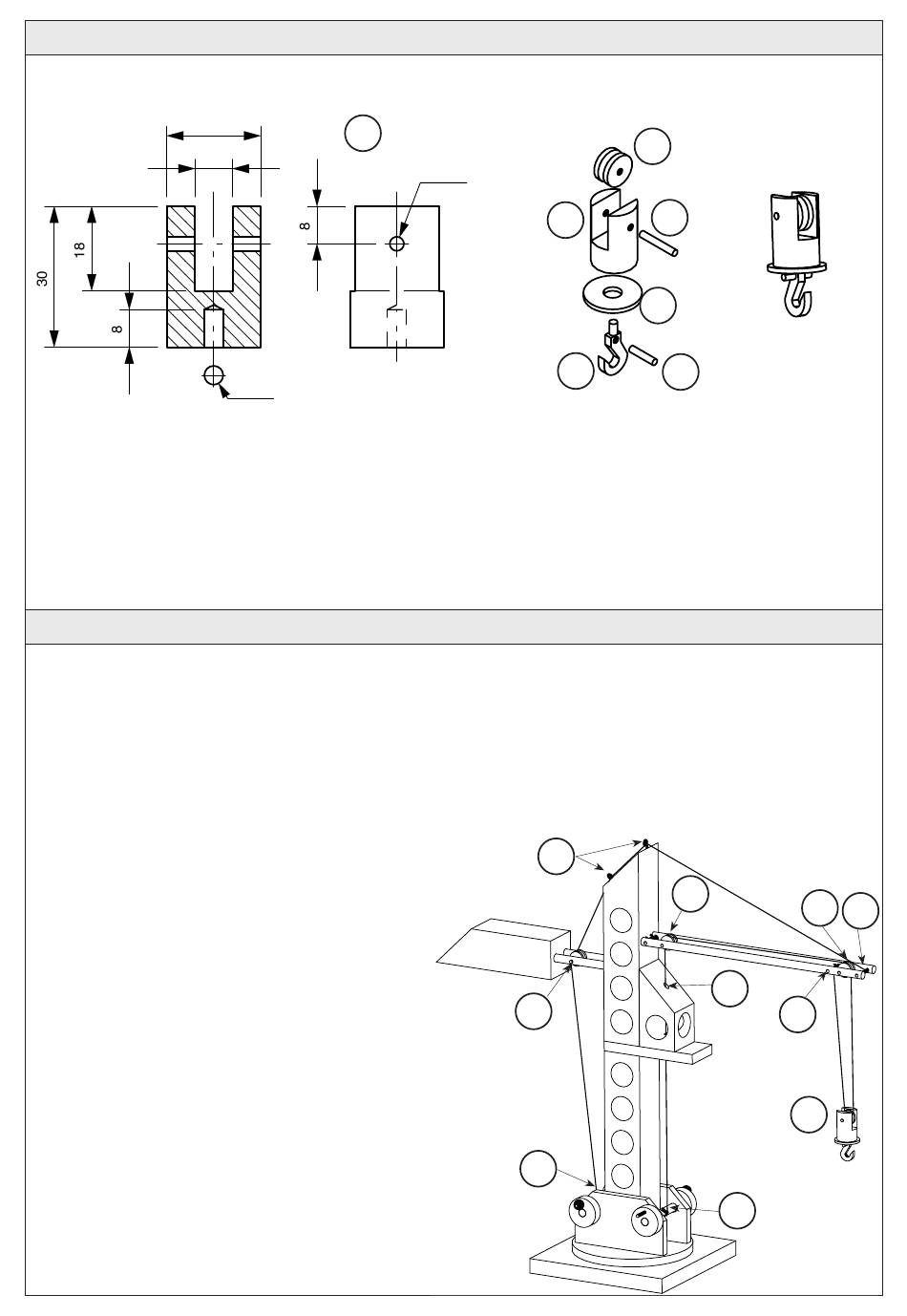

6.5.1 Kiefernrundstab (7) auf 30 mm ablängen. Anschließend nach Zeichnung bohren. Nach dem Bohren die Aussparung
in der Mitte herausarbeiten.
20
6.5.2 Vom Buchenrundstab (5) ein Stück (5e) mit 20 mm Länge und ein Stück (5f ) mit 15 mm Länge ab-
sägen und versäubern.
6.5.3 Teile (5e/5f/6/7/9/10) nach Zeichnung (s. oben) zum Kranhaken zusammenfügen.
Hinweis:
6.6 Funktionsprüfung
6.6.1 Verzurren der Teile:
- Von der Kordel (17) ein Stück mit ca. 900 mm Länge abschneiden. Ein Ende durch die 3mm-Bohrung der hinteren
Kurbel (A/unter Ausgleichgewicht) fädeln und verknoten. Die Kordel über das Schnurlaufrad des Ausgleichgewich-
tes (B), durch die zwei Ringschrauben (C) zur ersten Strebe (D/5b) im Ausleger führen. Hier das Ende verknoten (der
Ausleger zeigt mit seiner Spitze nach unten).
- Von der Kordel (17) ein Stück mit ca. 1500 mm Länge abschneiden. Ein Ende durch die 3mm-Bohrung der vorderen
Kurbel (E) fädeln und verknoten. Die Kordel durch die 8mm-Bohrung der Krankabine (F), über die zwei Schnurlaufrä-
der (G/D) des Auslegers, durch den Kranhaken (I/Hakenöffnung zeigt nach vorne) zur dritten Querstrebe (K/5b) im
Ausleger führen und hier verknoten.
6.6.2 Funktionsprüfung durchführen.
- beide Kurbeln betätigen und prüfen ob der Ausle-
ger und der Haken einwandfrei rauf- und runterfah-
ren.
Ist dies nicht der Fall, Teile nacharbeiten.
D100490#1
15
8
ø 4mm Kunststoffhaken
Ø 4
ø 2mm Metallhaken
Rundstab (5e) mit Holzleim festkleben und darauf achten, dass kein Leim auf das Schnur-
laufrad kommt!
Teile (5f/9/10) mit Alleskleber befestigen.
Ø 3
7
10
C
B
A
6
5e
9
5f
G
H
F
K
I
E
D
