Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Holzleiste
Sperrholz
Sperrholz
Sperrholz
Holzleiste
Rundstab
Rundstab
Rundstab
Rundstab
Hoilzkugel mit Bohrung
Schnurlaufrad
Holzrad
Perlenkordel
Ringschraube
Unterlegscheibe
Kranhaken
1

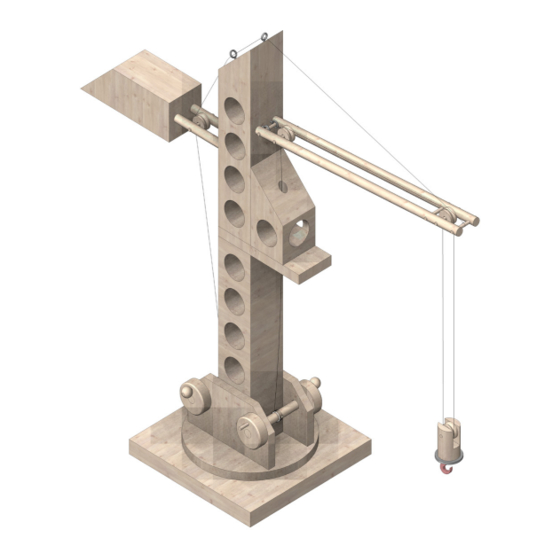

Turmkran
Hinweis
Stückzahl
3
1
1
1
1
1
2
2
3
2
4
4
1
4
1
1
100.490
Benötigtes Werkzeug:
Laubsäge bzw.
Dekupiersäge
Feinsäge
Schere
Maße (mm)
200x40x40
Turm/ Gewicht/ Führerhaus
120x120x8
110x100x8
150x150x15
100x40x10
ø20x50
ø8x250
ø8x200
150x3
Befestigung Laufräder/ Kurbel
ø10
ø15
ø30
ø1
12
Aufhängung und Seilfährung
ø25
Werkstattfeile
Schleifpapier
ø3
ø8
ø9
Bohrer
Forstnerbohrer Klemmzwinge
Bleistift
Lineal
Bezeichnung
Drehscheibe
Seitenteile
Grundplatte
Zwischenboden
Kranhaken
Hakenarm
Kurbel/Gewicht
Kurbel
Schnurführung
Kurbel
Seil
Kranhaken
Kranhaken
Holzleim
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
