Montage
4
14
1

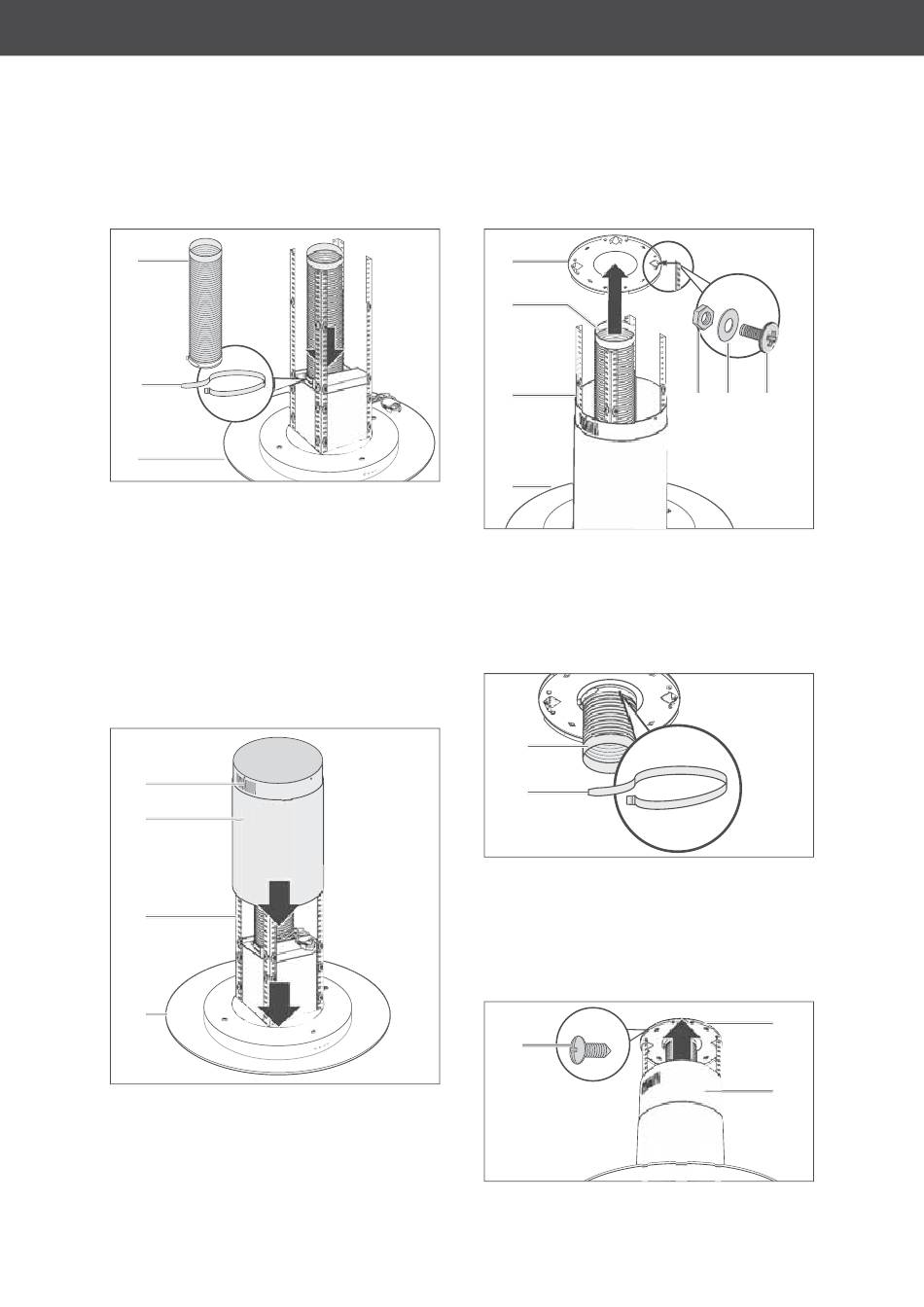

5. Bei Abluftbetrieb: Beide Kunststoff-
Rückschlagklappen vorsichtig oben in die
Luftaustrittsöffnung am Gerät einsetzen
(die Klappen dabei behutsam ein klein we-
nig biegen, um die empfindlichen Kunst-
stoffnasen nicht abzubrechen).
Abluftschlauch 4 mit der 153 mm durch-
messenden Öffnung (siehe Markierung
auf dem Abluftschlauch) oben auf die
Dunstabzugshaube 1 aufstecken und mit
einem Kabelbinder 14 sichern.
16
3
5
1
6. 2-teilige Kaminblende 3 über die Monta-
geschienen 5 oben auf der Dunstabzugs-
haube 1 stülpen. Dabei muss das Ende
mit den Lüftungsschlitzen 16 nach oben
zeigen.
6
4
5
1
7. Dunstabzugshaube 1 mit zwei Perso-
nen am Gehäuse anheben, oben an die
Grundplatte 6 halten und die Montage-
schienen 5 mit je vier Schrauben 10, vier
Unterlegscheiben 12 und vier Muttern 11
an die Grundplatte 6 schrauben.
4
14
8. Bei Abluftbetrieb: Abluftschlauch 4 mit der
150 mm durchmessenden Öffnung (siehe
Markierung auf dem Abluftschlauch) oben
auf den Anschluss in der Decke aufstecken
und mit einem Kabelbinder 14 sichern.
9. Stromanschluss herstellen.
4x
13
10. Oberes Ende der Kaminblende 3 bis zur
Decke hochziehen und mit vier Schrau-
ben 13 an die Grundplatte 6 schrauben.
8x
11 12
10
6
3
