12x
6

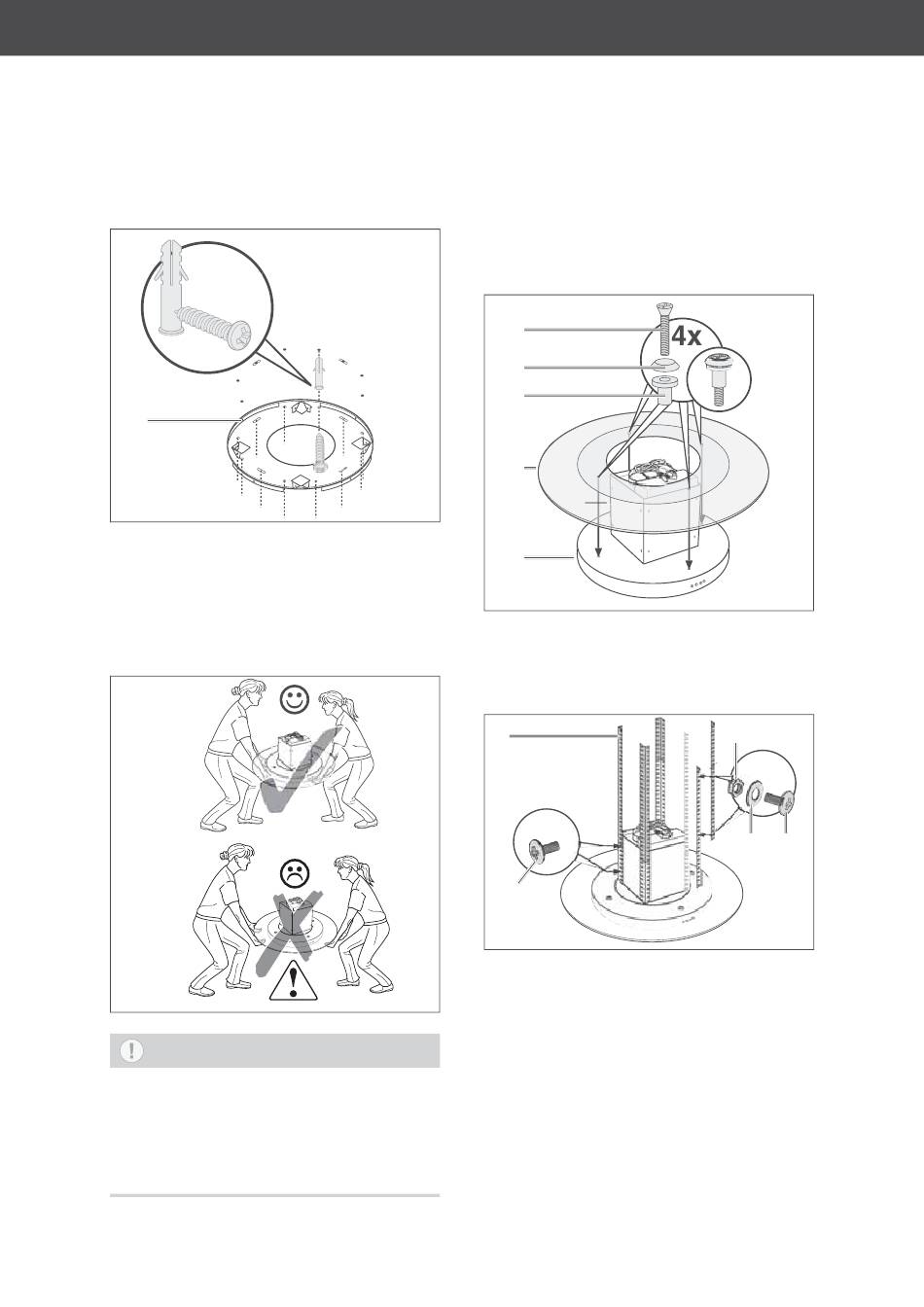

6. Die Grundplatte 6 mit den Schrauben an
die Decke schrauben.
Dunstabzugshaube anbringen
HINWEIS
Gefahr von Sachschäden!
Fassen Sie beim Anheben und Tragen
■
der Dunstabzugshaube immer direkt
am Gehäuse an, nicht an der Glasab-
deckung! Diese könnte sonst brechen.
Montage
1. Falls vorhanden, ziehen Sie auf der Ober-
seite der Dunstabzugshaube 1 die blaue
Schutzfolie ab.
7
8
9
2
1
2. Glasabdeckung 2 auf die Dunstabzugs-
haube 1 setzen und mit den Schrauben 7,
den konischen Unterlegscheiben 8 und
den Gummimuffen 9 befestigen.
5
16x
10
3. Vier Montageschienen 5 mit je vier
Schrauben 10 an die Dunstabzugshau-
be 1 schrauben.
4. Die anderen vier Montageschienen 5 mit
je vier Schrauben 10, vier Unterlegschei-
ben 12 und vier Muttern 11 so an die zu-
erst montierten Montageschienen schrau-
ben, dass die Dunstabzugshaube später
in der richtigen Höhe hängt (sie müssen
mindestens eine Lochbreite über die unte-
ren Montageschienen überstehen, damit
sie später an der Grundplatte 6 befestigt
werden können).
Seite DE-15
11
16x
12
10
