Elektrischer Anschluss

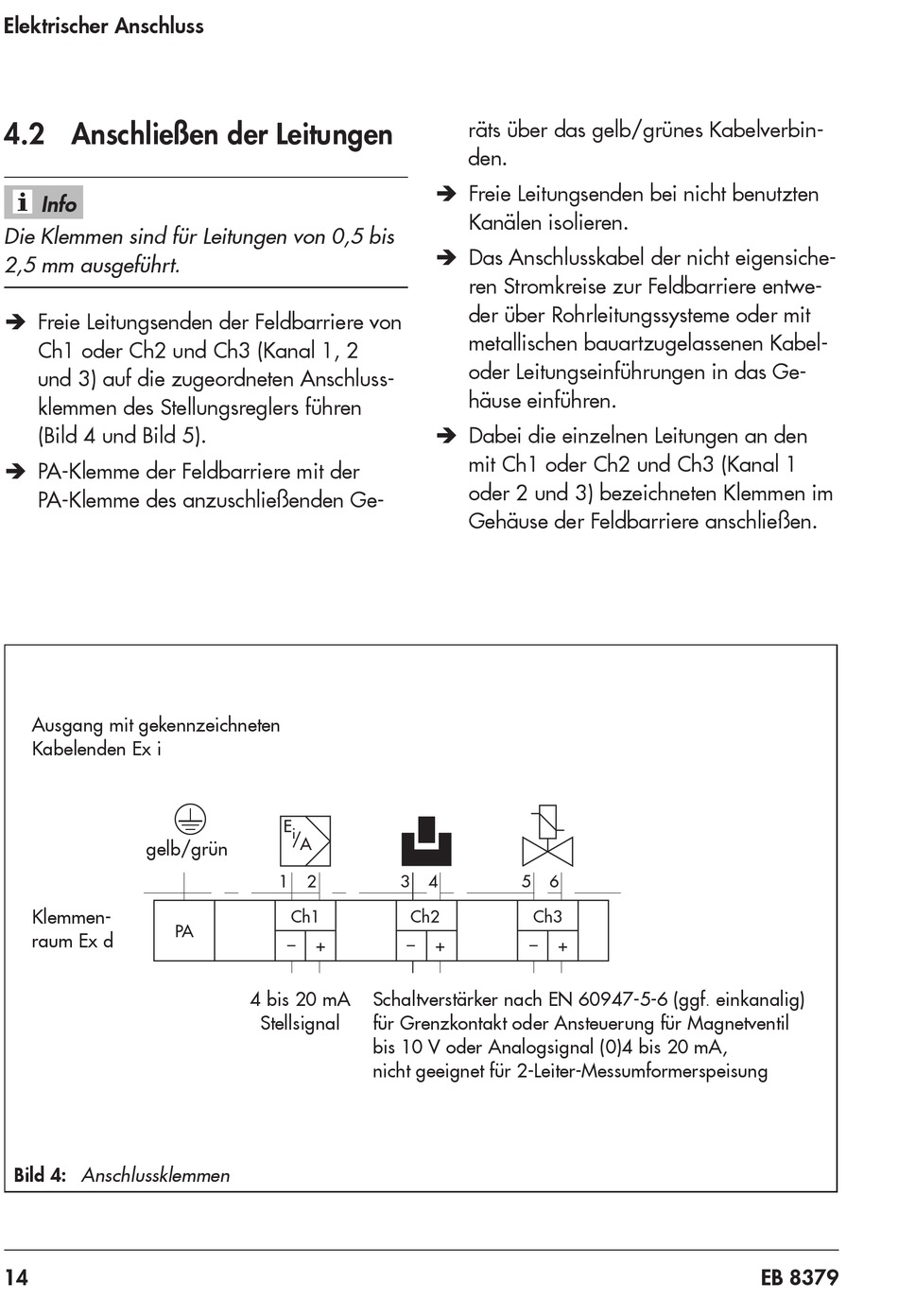

4.2 Anschließen der Leitungen
Info
Die Klemmen sind für Leitungen von 0,5 bis
2,5 mm ausgeführt.
Î Freie Leitungsenden der Feldbarriere von
Ch1 oder Ch2 und Ch3 (Kanal 1, 2
und 3) auf die zugeordneten Anschluss-
klemmen des Stellungsreglers führen
(Bild 4 und Bild 5).
Î PA-Klemme der Feldbarriere mit der
PA-Klemme des anzuschließenden Ge-
Ausgang mit gekennzeichneten
Kabelenden Ex i
gelb/grün
Klemmen-
raum Ex d
Bild 4: Anschlussklemmen
14
E
i
/
A
1
2
Ch1
PA
_
+
4 bis 20 mA
Stellsignal
räts über das gelb/grünes Kabelverbin-
den.
Î Freie Leitungsenden bei nicht benutzten
Kanälen isolieren.
Î Das Anschlusskabel der nicht eigensiche-
ren Stromkreise zur Feldbarriere entwe-
der über Rohrleitungssysteme oder mit
metallischen bauartzugelassenen Kabel-
oder Leitungseinführungen in das Ge-
häuse einführen.
Î Dabei die einzelnen Leitungen an den
mit Ch1 oder Ch2 und Ch3 (Kanal 1
oder 2 und 3) bezeichneten Klemmen im
Gehäuse der Feldbarriere anschließen.
3
4
5
Ch2
Ch3
_
_
+
Schaltverstärker nach EN 60947-5-6 (ggf. einkanalig)
für Grenzkontakt oder Ansteuerung für Magnetventil
bis 10 V oder Analogsignal (0)4 bis 20 mA,
nicht geeignet für 2-Leiter-Messumformerspeisung
6
+
EB 8379
