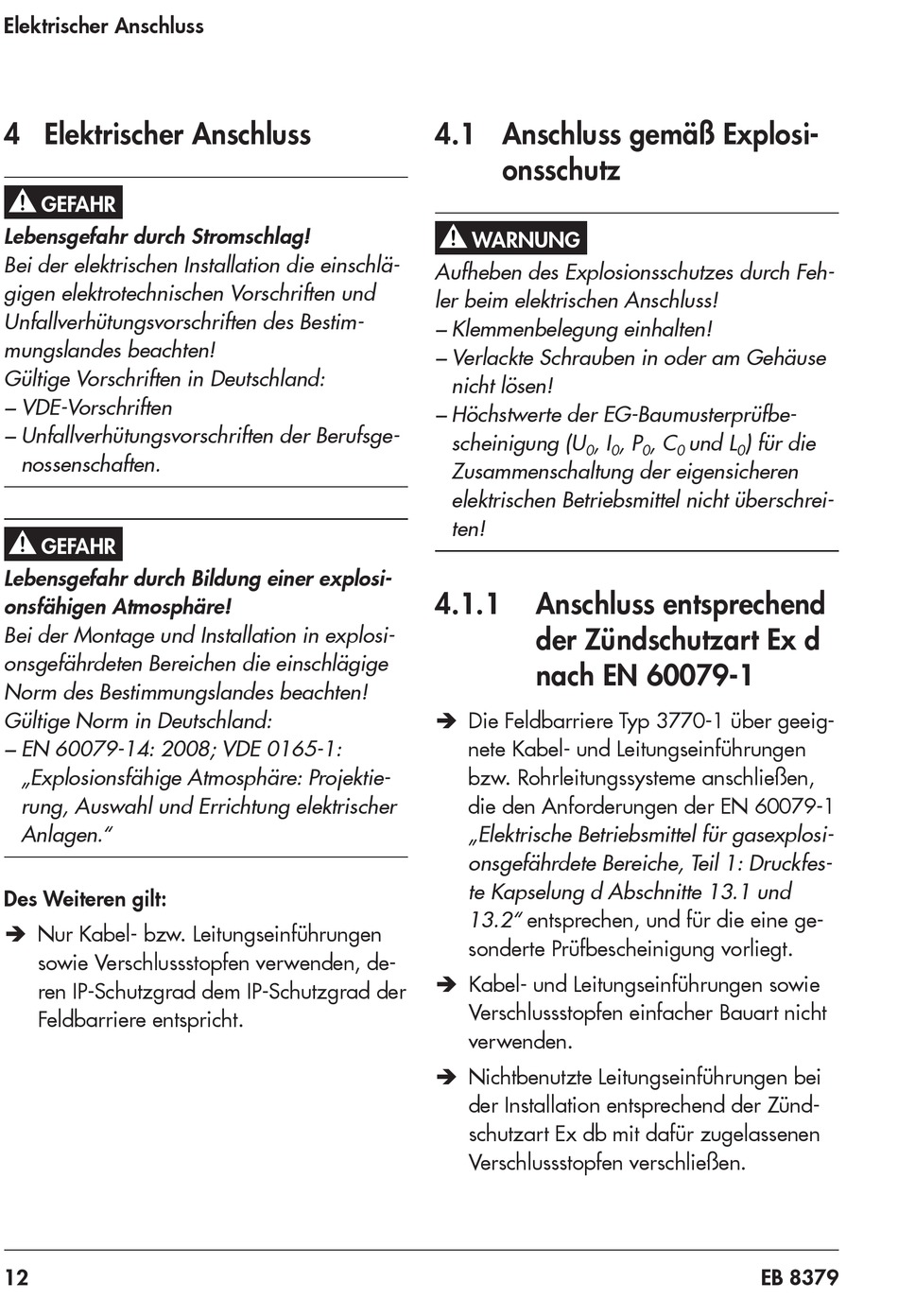

Elektrischer Anschluss
4 Elektrischer Anschluss
GEFAHR
!
Lebensgefahr durch Stromschlag!
Bei der elektrischen Installation die einschlä-
gigen elektrotechnischen Vorschriften und
Unfallverhütungsvorschriften des Bestim-
mungslandes beachten!
Gültige Vorschriften in Deutschland:
− VDE-Vorschriften
− Unfallverhütungsvorschriften der Berufsge-
nossenschaften.
GEFAHR
!
Lebensgefahr durch Bildung einer explosi-
onsfähigen Atmosphäre!
Bei der Montage und Installation in explosi-
onsgefährdeten Bereichen die einschlägige
Norm des Bestimmungslandes beachten!
Gültige Norm in Deutschland:
− EN 60079-14: 2008; VDE 0165-1:
„Explosionsfähige Atmosphäre: Projektie-
rung, Auswahl und Errichtung elektrischer
Anlagen."
Des Weiteren gilt:
Î Nur Kabel- bzw. Leitungseinführungen
sowie Verschlussstopfen verwenden, de-
ren IP-Schutzgrad dem IP-Schutzgrad der
Feldbarriere entspricht.
12
4.1 Anschluss gemäß Explosi-
onsschutz
WARNUNG
!
Aufheben des Explosionsschutzes durch Feh-
ler beim elektrischen Anschluss!
− Klemmenbelegung einhalten!
− Verlackte Schrauben in oder am Gehäuse
nicht lösen!
− Höchstwerte der EG-Baumusterprüfbe-
scheinigung (U
, I
0
Zusammenschaltung der eigensicheren
elektrischen Betriebsmittel nicht überschrei-
ten!
4.1.1
Anschluss entsprechend
der Zündschutzart Ex d
nach EN 60079-1
Î Die Feldbarriere Typ 3770-1 über geeig-
nete Kabel- und Leitungseinführungen
bzw. Rohrleitungssysteme anschließen,
die den Anforderungen der EN 60079-1
„Elektrische Betriebsmittel für gasexplosi-
onsgefährdete Bereiche, Teil 1: Druckfes-
te Kapselung d Abschnitte 13.1 und
13.2" entsprechen, und für die eine ge-
sonderte Prüfbescheinigung vorliegt.
Î Kabel- und Leitungseinführungen sowie
Verschlussstopfen einfacher Bauart nicht
verwenden.
Î Nichtbenutzte Leitungseinführungen bei
der Installation entsprechend der Zünd-
schutzart Ex db mit dafür zugelassenen
Verschlussstopfen verschließen.
, P
, C
und L
) für die
0
0
0
0
EB 8379
