3.6 Tanksensoren

Es gibt zwei Arten von TECMA-Sensoren: - Druckwächter
3.6.1 Druckwächter

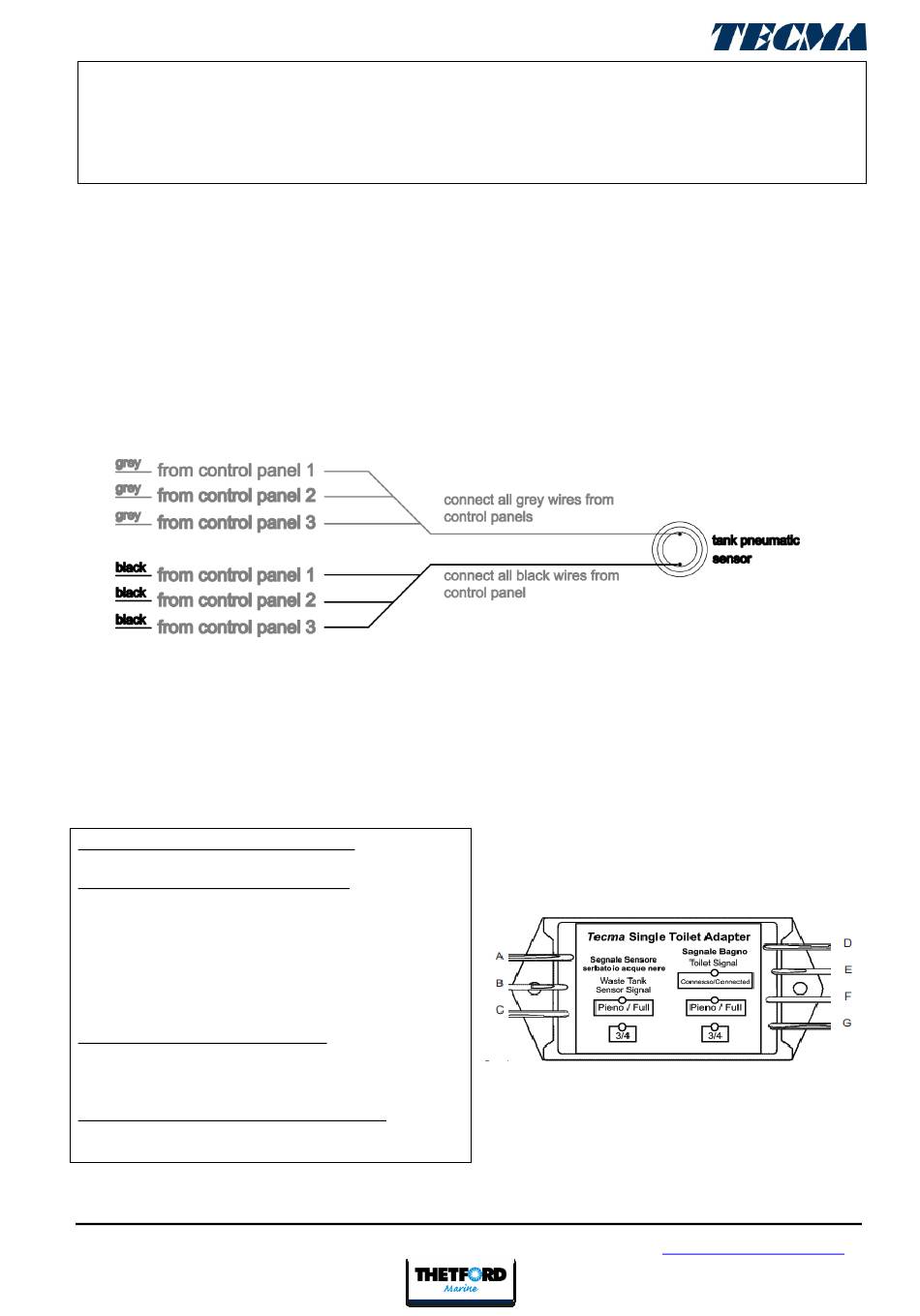

Die Sensoren mit Druckwächter können mit sämtlichen Bedientafeln eingesetzt werden. Sie
müssen über das grau/schwarze Kabel mit der Steuereinheit verbunden werden. Sollten mehrere
Steuereinheiten an Bord vorhanden sein, so müssen zuerst alle Steuereinheiten miteinander
verkabelt und anschließend an den Sensor angeschlossen werden.
Bei Verwendung eines Sensors mit Druckwächter und einer Bedientafel Premium muss für jede
Toilette ein STA-Adapter (Single Toilet Adapter) installiert werden.
Alle Kabel des STA sind 16awg (1.55mm), Länge 25 cm
Die Spannung, der vom Sensor (A, B, C) stammenden Kabel sollte zwischen 6 und 24 Vdc betragen.
A+B Kontakt Schmutzwassertank 4/4 voll
A+C Kontakt Schmutzwassertank ¾ voll
A – SCHWARZ, gemeinsamer Kontakt für voll und beinahe voll
B – ROT, Kontakt des Sensors (voll)
C – WEISS, Kontakt des Sensors (beinahe voll)
D + E Signal "voll" für die Bedientafel
D – ROT E – SCHWARZ
F + G Signal "beinahe voll" für die Bedientafel
F – WEISS G – GRÜN
TECMA SRL – Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy-
Manual rev1.6.2015 1111111111111111
- Field-Effect (Mirus cel)
