Recommandations pour l'installation du STA :
- Si le presque plein ¾ n'est pas nécessaire ne pas le brancher.
- Protéger les connexions de la corrosion
- A, B, C est la tension en entrée (de la caisse de récupération)
- D, E, F, G est la tension en sortie (vers la centrale)
- S'il n'y a pas de capteurs installés brancher seulement D + E à la
centrale
- Si le STA est près de la caisse, il est possible d'étendre les câbles D,
E, F, G jusqu'à 40 m*
- Si le STA est près des toilettes, il est possible d'étendre les câbles A,
B, C, jusqu'à 100 m*
- La LED « connected » s'allumera à intermittence quand les
connexions sont effectuées correctement.
* Dépend toujours du type de configuration de l'installation électrique
ATTENTION : Pour fonctionner correctement la centrale du tableau premium doit toujours
avoir branché un capteur de niveau pour le 4/4 ou le STA (câble D+E)

3.6.2 Field-Effect

Ces capteurs fonctionnent seulement avec tableaux de commande Premium. Ils peuvent être
collés extérieurement à la caisse des eaux usées (épaisseur max. 10 mm).
Les capteurs sont compatibles avec tableau de commande premium et Premium Touch et
peuvent être directement attachés à l'extérieur du reservoir des eaux noires (max épaisseur de
10mm), à condition qu'elles soient faites de plastique.
• Capteur « Full Tank »
• Capteur « Mid Tank » - facultatif
Pour l'installation, nettoyer la surface de la partie haute du reservoir - à la ligne de centre avec de
l'alcool isopropylique (non fourni) où le capteur sera monté. Une fois bien propre et sec, placer le
capteur en appuyant sur le point identifié.
TECMA SRL – Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy-
Manual rev1.6.2015 1111111111111111
MACERATOR TOILETS
TOILET MACERATRICI

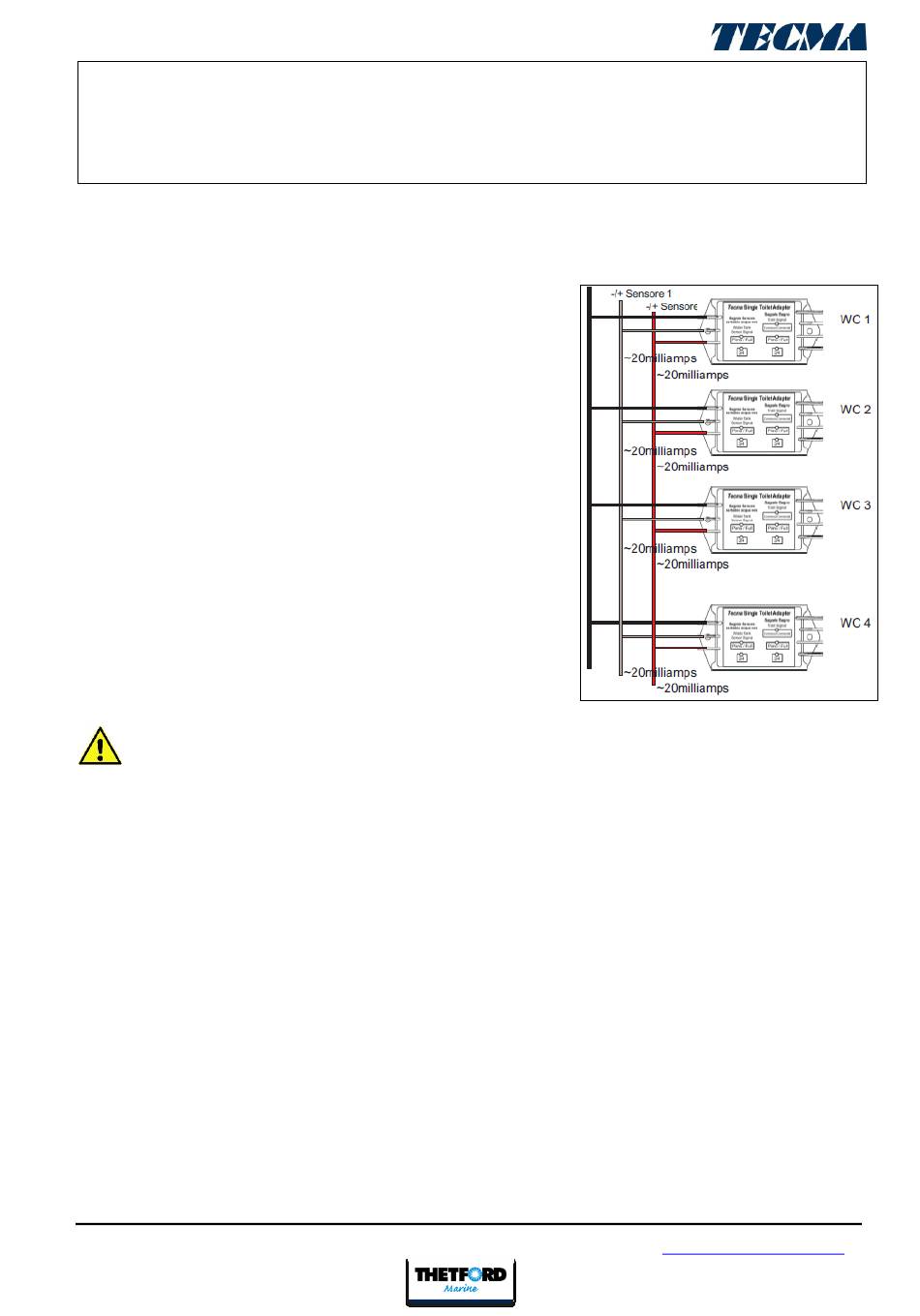

STA installation multiple
