3.6 Sensori di serbatoio
I sensori Tecma sono di due tipi:
3.6.1 Pneumatico

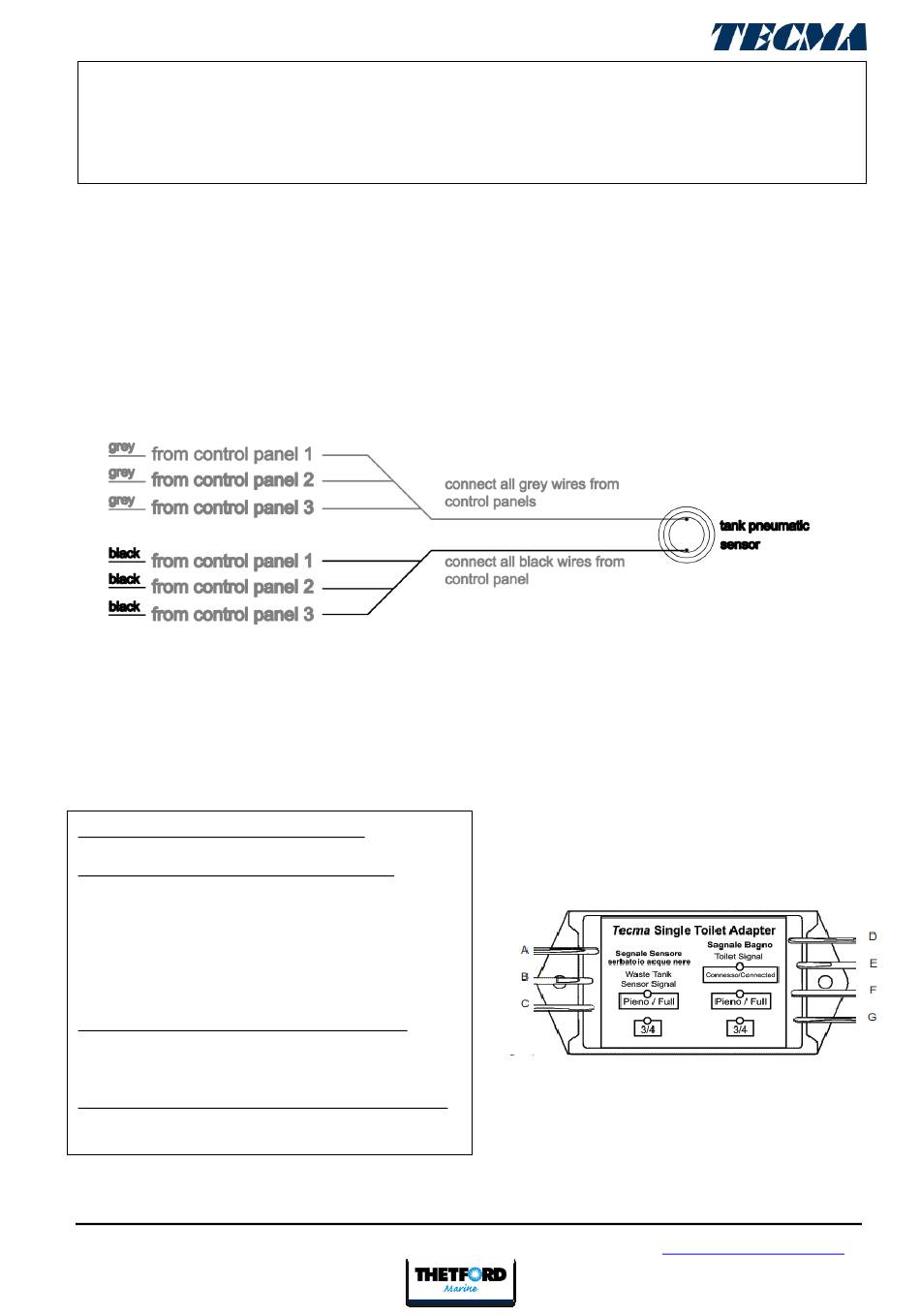

I sensori a pressostato possono funzionare con qualsiasi pannello. Vanno connessi con la centralina
tramite il cavo grigio/nero. Nel caso ci siano più centraline a bordo è necessario cablare insieme
tutte le centraline e poi connettersi al sensore.
In caso di utilizzo di sensore con pressostato e pannello di comando premium è necessario
installare per ogni toilette un adattatore STA (Single Toilet Adapter).
Tutti I cavi dello STA sono 16awg (1.55mm) lunghezza 25 cm
La tensione nei cavi che provengono dal sensore (A, B, C) dovrebbe essere tra 6-24 V dc -
A+B contatto di cassa acque nere piena 4/4
A+C contatto di cassa acque nere quasi piena ¾
A – NERO è in comune per il pieno e il quasi pieno
B – ROSSO è il contatto dal sensore (pieno)
C – BIANCO è il contatto dal sensore (quasi pieno)
D + E segnale di pieno per il pannello di comando
D – ROSSO E – NERO
F + G segnale di quasi pieno per il pannello di comando
F – BIANCO G – VERDE
TECMA SRL – Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy-
Manual rev1.6.2015 1111111111111111
- Pneumatico
- Field-effect (Mirus cel)
