3.6 Capteurs du réservoir
Les capteurs Tecma sont de deux types :

3.6.1 Pressostat

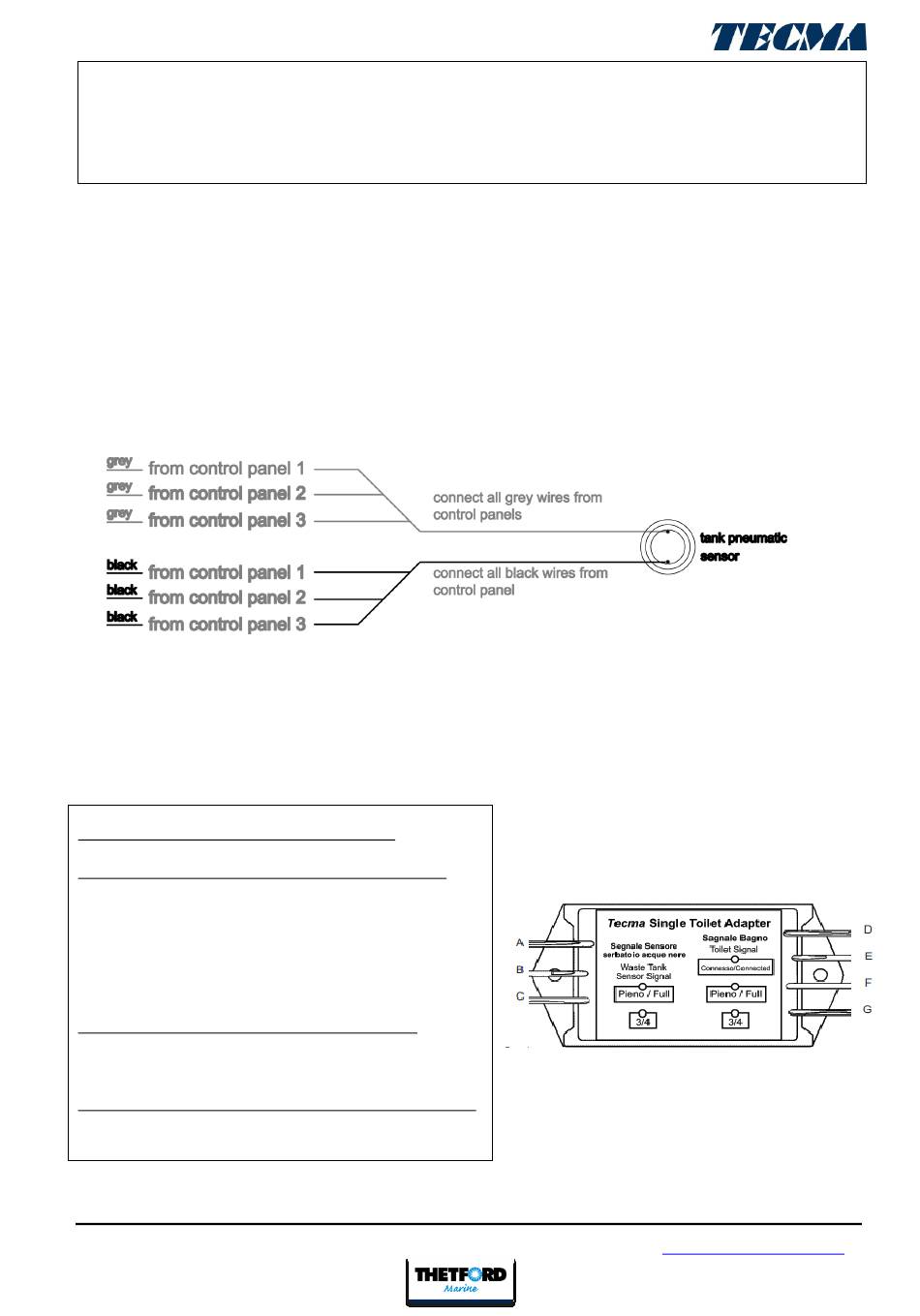

Les capteurs à pressostat peuvent fonctionner avec n'importe quel tableau. Ils doivent être
connectés à la centrale par le câble gris/noir. S'il y a plusieurs centrales à bord, il faut les câbler
toutes ensembles et se brancher au capteur.
En cas d'utilisation de capteur avec pressostat et tableau de commande premium, il faut installer
pour chaque sanitaire un adaptateur STA (Single Toilet Adapter).
Tous les câbles du STA sont 16awg (1.55mm) longueur 25 cm
La tension dans les câbles qui proviennent du capteur (A, B, C) devrait se trouver entre 6-24 V DC -
A+B contact de caisse des eaux usées pleine 4/4
A+C contact de caisse des eaux usées presque pleine ¾
A – NOIR est en commun pour le plein et le presque plein
B – ROUGE est le contact du capteur (plein)
C – BLANC est le contact du capteur (presque plein)
D + E signal de plein pour le tableau de commande
D – ROUGE E – NOIR
F + G signal de presque plein pour le tableau de commande
F – BLANC G – VERT
