Raccomandazioni per l'installazione dello STA:
- Se assente, non eè necessario connettere il sensore quasi pieno ¾
-Proteggere le connessioni dalla corrosione
-A,B,C è la tensione in entrata (dalla cassa di raccolta)
-D,E,F,G è la tensione in uscita (verso la centralina )
-Se non ci sono sensori installati connettere solamente D+E alla
centralina
-Se lo STA è vicino alla cassa è possibile estendere i cavi D,E,F,G fino
a 40mt*
- Se lo STA è vicino alla toilette è possibile estendere i cavi A,B,C,
fino a 100mt *
-Il led "connected" si accenderà ad intermittenza quando le
connessioni sono eseguite correttamente
* Dipende sempre dal tipo di configurazione dell'impianto elettrico
ATTENZIONE: Per far funzionare la centralina del pannello premium deve avere sempre
connesso o il sensore di livello per il 4/4 o lo STA (cavo D+E)
3.6.2 - Field-effect sensor
I sensori Tecma Field-Effect sono compatibili con le sole centraline Premium (Premium e Touch
Premium) e possono essere direttamente attaccati esternamente alle casse di raccolta acque nere
(max spessore 10mm) , purchè siano di materiale plastico.
 Full Tank Sensor
 Mid Tank Sensor – Opzionale
Per l'installazione, pulire la superficie del lato alto del serbatoio in alto - circa sulla mezzeria con
alcool isopropilico (non fornito) dove verrà montato il sensore. Una volta ben pulita e asciutta,
posizionare il sensore facendo pressione sul punto individuato. (Nota: l'orientamento del sensore è
ininfluente).
TECMA SRL – Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy-
Manual rev1.6.2015 1111111111111111
MACERATOR TOILETS
TOILET MACERATRICI

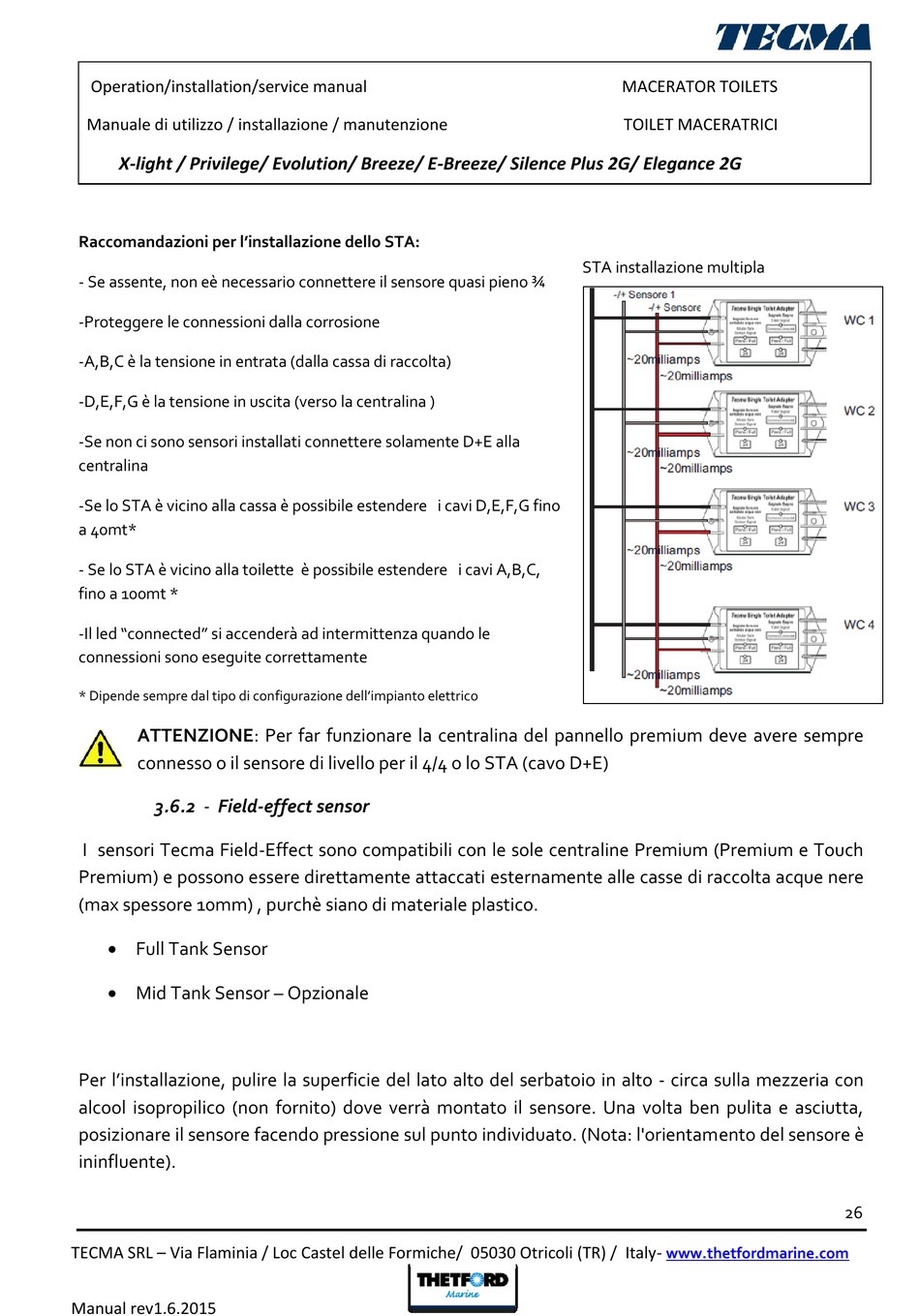

STA installazione multipla
