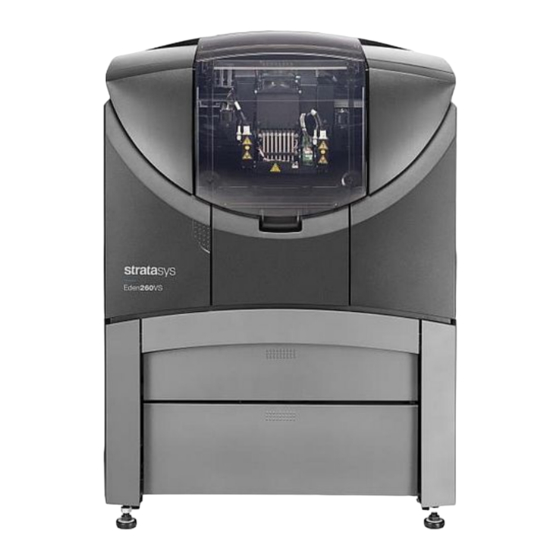

Stratasys Eden260V Bedienerhandbuch
  1. Anleitungen
  2. Marken
  3. Stratasys Anleitungen
  4. 3D-Drucker
  5. Eden260V
  6. Bedienerhandbuch

Stratasys Eden260V Bedienerhandbuch

3d-druckersystem
Vorschau ausblenden Andere Handbücher für Eden260V:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienerhandbuch
Eden260V
3D-Druckersystem
DOC-32020 Rev. E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stratasys Eden260V

Inhaltszusammenfassung für Stratasys Eden260V

  • Seite 1 Bedienerhandbuch Eden260V 3D-Druckersystem DOC-32020 Rev. E...

  • Seite 2: Urheberrecht

    Die diesem Dokument zugrundeliegenden technischen Daten können jederzeit ohne Vorankündigung geändert werden. Marken Stratasys, Objet, Eden, Eden260V, Objet Studio, Job Manager, , FullCure, PolyJet, sind Warenzeichen oder eingetragene Warenzeichen von Stratasys Ltd., und/oder seinen Tochtergesellschaften oder Partnern und können in bestimmten Gerichtsbarkeiten registriert sein.
  • Seite 3 Dieses Produkt ist durch eines oder mehrere der folgenden U.S.-Patente geschützt: 6259962 6569373 6658314 7209797 7225045 7364686 7369915 7500846 7604768 7628857 7658976 7725209 7896639 7958841 7962237 7991498 7996101 8219234 8278866 8323017 8469692 8781615 8865047 8932511 9017589 9020627 9031680 9227365 Stratasys Ltd. www.stratasys.com DOC-32020 Revision E März jjjj DOC-32020 Rev. E...

  • Seite 4: Inhaltsverzeichnis

    Inhalt 1 Über dieses Handbuch Verwendung dieses Handbuchs Zusätzliche Ressourcen In diesem Handbuch benutzte Begriffe 2 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien UV-Lampen Erste Hilfe bei der Arbeit mit Druckmaterialien Kontakt mit der Haut Kontakt mit den Augen Verschlucken Einatmen...
  • Seite 5 Windows® 7 Sicherheitswarnung Objet Studio Bedienoberfläche Menübandbefehle Objet Studio Befehlsmenü Modellbaumstrukturfenster 5-10 Modelle für die Herstellung vorbereiten 5-11 objdf-Dateien: Überblick 5-11 Modelldateien 5-11 Anordnen von Objekten auf der Bauplattform 5-12 Öffnen von Objet-Plattformdateien 5-16 Schnellzugriff-Modellbefehle 5-18 Objekte auswählen 5-19 Objekte kopieren und einfügen 5-19 Oberflächenausführung 5-20...
  • Seite 6 Tastenkombinationen 5-59 Einrichten der Benutzereinstellungen 5-60 Funktionen im Profimodus 5-61 Standardeinstellungen 5-62 OpenGL-Treiberkonfiguration 5-63 Zusätzliche Objet Studio-Hilfe 5-65 Objet Studio-Version, Materialmodul und lizenzierte Funktionen 5-65 Druckjobs überwachen und verwalten 5-68 Job Manager-Bildschirm 5-69 Druckeranschluss einrichten 5-71 Offlinemodus 5-72 Remote-Druckeranschluss einrichten (Client-Modus) 5-75 Job Manager-Befehle 5-75...
  • Seite 7 7 Handhabung der Modelle Entfernen der Modelle nach dem Drucken Entfernen des Stützmaterials Entfernen von SUP705 Entfernen von SUP707 Nachdruckbehandlung Mit VeroClear hergestellte Modelle Anweisungen für die Photobleichung Lagerung der Modelle Zusätzliche Ressourcen Stratasys Customer Support GrabCAD Community DOC-32020 Rev. E...

  • Seite 8: Über Dieses Handbuch

    Über dieses Handbuch Verwendung dieses Handbuchs Zusätzliche Ressourcen In diesem Handbuch benutzte Begriffe DOC-32020 Rev. E...

  • Seite 9: Verwendung Dieses Handbuchs

    Betrieb und die Wartung von Eden260V-3D-Drucksystemen. Es erläutert die Nutzung der Funktionen und stellt praktische Beispiele zum Arbeiten mit dem System zur Verfügung. Text und Anleitungen in diesem Handbuch basieren auf dem Eden260V 3D- Drucker, Softwareversion 27.5 und Objet Studio Softwareversion 9.2. In diesem Handbuch wird vorausgesetzt, dass: •...

  • Seite 10: In Diesem Handbuch Benutzte Begriffe

    Erstellung von Bauplattformen für die Herstellung auf PolyJet-Druckern. (Die Anzahl der Client-Arbeitsplätze ist unbegrenzt.) Host-/Server-Arbeitsplatz Die Workstation, die direkt mit dem Eden260V- Drucker kommuniziert und normalerweise direkt neben ihm installiert ist. Job Manager Der Teil der Objet Studio-Studiosoftware, der die Herstellungsjobs vor deren Übermittlung an den...
  • Seite 11 Druckerschnittstelle Die GUI (Graphical User Interface – Grafische Benutzeroberfläche), die zur Steuerung der Eden260V-Drucker benutzt wird. Druckersoftware, Software, die auf dem Computer im Eden260V- Drucksteuerungsanwendung Drucker ausgeführt wird und alle Druckervorgänge steuert. Harz Die Grundsubstanz, aus denen die zur Verwendung in Stratasys PolyJet-Druckern bestimmten Photopolymer- Druckmaterialien bestehen.

  • Seite 12: Sicherheit

    Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien UV-Lampen Erste Hilfe bei der Arbeit mit Druckmaterialien Kontakt mit der Haut Kontakt mit den Augen Verschlucken Einatmen Abfallentsorgung DOC-32020 Rev. E...
  • Seite 13 Eden260VBedienerhandbuch 2 Sicherheit Sicherheitsvorschriften Stratasys-3D-Drucker erfüllen die CE- und FCC-Vorschriften. Sie sind mit folgenden Sicherheitseinrichtungen ausgestattet: Die Spannungsversorgung der UV-Lampe, die Plattformheizung Interlock-Schalter und die Bewegungsmotoren schalten sich beim Öffnen des Deckels aus. Warnung Setzen Sie den Sicherheitsschalter nicht außer Betrieb.
  • Seite 14 Eden260VBedienerhandbuch 2 Sicherheit Überhitzungsschutz für Die Spannungsversorgung der UV-Lampe, die Plattformheizung UV-Lampe und die Bewegungsmotoren werden ausgeschaltet, wenn die Temperatur 90 °C erreicht. Ein Etikett auf der UV- Lampenabdeckung zeigt an, wenn die Temperatur 65 °C überschreitet. Geerdetes Gehäuse Das Gehäuse des Druckers ist zur Vermeidung von Stromschlägen geerdet.

  • Seite 15: Sicherheitsrichtlinien

    Geräten. ➢ Lassen Sie einen Belüftungsabstand von mindestens 15 Zentimetern (6 Zoll) zu Wänden und anderen Gegenständen frei. ➢ Die Bedienung des Druckers ist den vom Stratasys-Vertreter Druckerbetrieb eingewiesenen Personen vorbehalten. ➢ Alle Mitarbeiter, die den Drucker bedienen oder warten, sollten wissen, wo sich die Erste-Hilfe- und Notfalleinrichtungen befinden und wie man sie benutzt.

  • Seite 16: Uv-Strahlung

    Die UV-Lampen im Drucker geben gefährliche Strahlung ab. ➢ Wenn die UV-Lampen bei geöffnetem Drucker eingeschaltet bleiben, blicken Sie nicht direkt in das UV-Licht. Schalten Sie den Drucker aus und rufen Sie den Stratasys-Serviceanbieter an. ➢ Wartungsarbeiten sollten nur von qualifizierten Mitarbeitern ausgeführt Drucker- wartung werden, die über die entsprechenden Sicherheitsvorkehrungen...
  • Seite 17 Eden260VBedienerhandbuch 2 Sicherheit den Bereich zunächst mit denaturiertem oder Isopropylalkohol (IPA) und danach mit Wasser und Seife. Entsorgen Sie die zum Aufsaugen benutzten Materialien gemäß den örtlichen Vorschriften. ➢ Waschen Sie verunreinigte Kleidung nicht zu Hause. Lassen Sie sie von Fachleuten reinigen.

  • Seite 18: Erste Hilfe Bei Der Arbeit Mit Druckmaterialien

    Eden260VBedienerhandbuch 2 Sicherheit Erste Hilfe bei der Arbeit mit Druckmaterialien Versuchen Sie, den Kontakt mit nicht ausgehärteten Harzen grundsätzlich zu vermeiden. Falls Haut oder Augen mit dem Harz in Kontakt gelangen, waschen Sie den betroffenen Bereich sofort gründlich mit Wasser, und halten Sie sich an die folgenden Erste-Hilfe-Anweisungen.

  • Seite 19: Einatmen

    Eden260VBedienerhandbuch 2 Sicherheit Einatmen Druckmaterialdämpfe können die Atemwege reizen. Sollte eine Reizung der Atemwege auftreten, bringen Sie die betroffenen Personen sofort an die frische Luft. ➢ Wenn die Atmung des Betroffenen aussetzt, beatmen Sie ihn künstlich, oder beginnen Sie mit Herz-Lungen-Wiederbelebungsmaßnahmen. ➢...
  • Seite 20 Eden260VBedienerhandbuch 2 Sicherheit UV-Lampen Die vom Drucker verwendeten UV-Lampen zur Härtung von Druckmaterialien enthalten eine geringe Menge Quecksilber. Dies wird als „Universalabfall“ betrachtet. Die gebrauchten Lampen müssen in Übereinstimmung mit den geltenden Umweltbestimmungen wieder aufbereitet oder entsorgt werden. Zerbrochene Lampen: Nach dem Lüften des Bereichs verwenden Sie Schutzhandschuhe zum vorsichtigen Entfernen von verschüttetem Quecksilber mithilfe einer Methode, die das Erzeugen von Quecksilberdampf verhindert, zum Beispiel...

  • Seite 21: Einführung In Den Eden260V3D-Drucker

    Einführung in den Eden260V 3D-Drucker Arbeitskonfigurationen Quelldateien STL-Dateien SLC-Dateien Druckmaterialien Lagerung Haltbarkeit Lichteinwirkung Sicherheitserwägungen Entsorgung Arbeitsumgebung Anforderungen an die PC-Arbeitsstation Vorbereitung von Dateien zum Arbeiten mit PolyJet-3D- Drucksystemen CAD-Dateien in STL-Format konvertieren CAD-Dateien in SLC-Format konvertieren Objet Studio-Software DOC-32020 Rev. E...

  • Seite 22: Arbeitskonfigurationen

    Eden260VBedienerhandbuch 3 Einführung in den Eden260V3D-Drucker Arbeitskonfigurationen Eden260V-3D-Drucksysteme können als Einzelstationssysteme oder Mehrfachstationssysteme eingerichtet werden. Beim Anschluss an ein lokales Computernetzwerk kann das System mehreren Benutzern dienen. In einer derartigen Konfiguration erstellt jeder Benutzer (Client) die Dateien für die Produktion. Ein Server, normalerweise neben dem Drucker, schickt Jobs an den Drucker.

  • Seite 23: Quelldateien

    Flächen), desto mehr Dreiecke werden benötigt. Dies bedeutet, dass hochwertige Objektbeschreibungen sehr große Dateien erfordern. Die meisten CAD-Softwareprodukte können STL-Dateien exportieren. Objet Studio öffnet diese DAteien für Druckmodelle auf dem Eden260V-Drucker. SLC ist die Abkürzung für Stereo-Lithography Contour. SLC-Dateien SLC-Dateien beschreiben zweidimensionale Konturen dreidimensionaler Modelle.

  • Seite 24: Druckmaterialien

    Eigenschaften finden Sie auf der Website www.stratasys.com/materials/polyjet. Lagerung Das Material zum Drucken von Modellen mit Eden260V-Druckern wird aus Harzen hergestellt, die aus reaktiven Monomeren und Oligomeren bestehen. Obwohl Druckmaterial in versiegelten, UV-beständigen Kartuschen ausgeliefert wird, muss bei ihrer Lagerung und Handhabung vorsichtig vorgegangen werden.

  • Seite 25: Entsorgung

    Entsorgen Sie die Kartuschen mit -Modell- und Stützmaterial in Übereinstimmung mit den entsprechenden Gesetzen und Vorschriften. Arbeitsumgebung Extreme Hitze und Feuchtigkeit können den Betrieb des Eden260V-3D- Druckers beeinträchtigen. Daher empfehlen wir, gegebenenfalls ein Lüftungs- oder Klimasystem einzusetzen, damit folgende Temperaturbereiche eingehalten werden können:...

  • Seite 26: Vorbereitung Von Dateien Zum Arbeiten Mit Polyjet-3D-Drucksystemen

    3 Einführung in den Eden260V3D-Drucker Vorbereitung von Dateien zum Arbeiten mit PolyJet-3D- Drucksystemen Bevor Sie Entwurfsdateien mit dem Eden260V-Drucker drucken, vergewissern Sie sich, dass sie das richtige Dateiformat für die verwendeten Anwendungen haben, mit denen Sie die Druckjobs an den Drucker senden—...

  • Seite 27: Objet Studio-Software

    • Job Manager Plattformeinstellungen/Modelleinstellungen In den Bildschirmen Plattformeinstellungen und Modelleinstellungen bereiten Sie Quelldateien für die Produktion in Eden260V-3D-Druckern vor. Objet Studio bietet Ihnen eine Vielzahl von Optionen zur Dateivorbereitung. Die Grundprozedur ist jedoch immer dieselbe: 1. Einfügen eines oder mehrerer Objekte auf der Bauplattform 2.

  • Seite 28: Installieren Von Objet Studio

    Installieren von Objet Studio So installieren Sie Objet Studio DOC-32020 Rev. E...
  • Seite 29 Eden260VBedienerhandbuch 4 Installieren von Objet Studio So installieren Sie Objet Studio Objet Studio-Software wird während der Druckerinstallation installiert. Dieser Abschnitt wird für den Fall zur Verfügung gestellt, dass Sie Objet Studio neu oder auf einem Remotecomputer (Client-Computer) installieren müssen. Der Einrichtungsassistent von Objet Studio führt Sie durch die Installation der Software.
  • Seite 30 Wählen Sie Objet Studio als Servercomputer— ❒ wenn Sie Objet Studio auf einem Servercomputer (bzw. Hostcomputer) installieren – das ist der Computer, der direkt an einen Eden260V- Drucker angeschlossen ist. ❒ wenn Sie Objet Studio auf einem separaten Computer (bzw. Offline- Computer) installieren.
  • Seite 31 Eden260VBedienerhandbuch 4 Installieren von Objet Studio 6. Prüfen Sie im Fenster Choose Destination Location (Zielort auswählen) den Zielordner, und klicken Sie auf Next (Weiter). Abbildung 4-3 Auswahl des Objet Studio-Installationsordners Wir empfehlen, den voreingestellten Zielordner nicht zu ändern. 7. Wählen Sie im Bildschirm Select Printer Type (Druckertyp auswählen) den 3D-Drucker aus, der zur Herstellung von Modellen verwendet wird und klicken Sie dann auf Next (Weiter).
  • Seite 32 Eden260VBedienerhandbuch 4 Installieren von Objet Studio 8. Wenn der nächste Bildschirm angezeigt wird, klicken Sie auf Installieren, um mit der Installation zu beginnen. Abbildung 4-5 Bildschirm Ready to Install (Bereit zur Installation) screen Nachdem Sie auf Installieren geklickt haben, wird auf einer Leiste der Fortschritt der Installation angezeigt.

  • Seite 33: So Deinstallieren Sie Objet Studio

    So deinstallieren Sie Objet Studio Falls Sie die Objet Studio-Software deinstallieren müssen, versuchen Sie dies nicht von der Windows-Systemsteuerung aus. (Damit werden nicht alle Systemkomponenten entfernt.) ➢ Wählen Sie im Startmenü Programme > Stratasys > Deinstallieren Objet Studio. DOC-32020 Rev. E...

  • Seite 34: Verwenden Von Objet Studio

    Verwenden von Objet Studio Starten von Objet Studio Windows® 7 Sicherheitswarnung Objet Studio Bedienoberfläche Menübandbefehle Objet Studio Befehlsmenü Modellbaumstrukturfenster 5-10 Modelle für die Herstellung vorbereiten 5-11 objdf-Dateien: Überblick 5-11 Modelldateien 5-11 Anordnen von Objekten auf der Bauplattform 5-12 Öffnen von Objet-Plattformdateien 5-16 Schnellzugriff-Modellbefehle 5-18...
  • Seite 35 Plattformen verarbeiten 5-45 Validieren der Plattform 5-45 Einstellung Hohe Qualität/Geschwindigkeit 5-46 Produktionsschätzungen 5-46 Digitale Objet-Dateien per E-Mail versenden 5-47 Plattform drucken 5-47 Anwenden von zusätzlichen Objet Studio Features 5-49 Objekte teilen 5-49 Auswahl der Stärke des Stützmaterials 5-50 „Hohl“ – Modelle mit Stützmaterial füllen 5-51 Anzeige des Objektquerschnitts 5-52...

  • Seite 36: Starten Von Objet Studio

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Starten von Objet Studio Nach der Installation von Objet Studio erscheint ein Startsymbol dem Windows-Desktop. Öffnen Sie die Anwendung, indem Sie auf dieses Symbol doppelklicken oder indem Sie Objet Studio im Menü Start auswählen. ®...
  • Seite 37 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 2. Bewegen Sie den Schieberegler im Bildschirm für die Einstellungen der Benutzerkontensteuerung auf Nie benachrichtigen. Abbildung 5-2 Ändern der Einstellungen für die Benutzerkontensteuerung 3. Klicken Sie auf OK. 4. Klicken Sie im folgenden Dialogfeld auf Ja. Abbildung 5-3 Bestätigen der Änderung in den Einstellungen für die Benutzerkontensteuerung DOC-32020 Rev.

  • Seite 38: Objet Studio Bedienoberfläche

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Objet Studio Wenn Objet Studio geöffnet wird, erscheint der Bildschirm Bedieno- Plattformeinstellungen und zeigt eine leere Bauplattform an. berfläche Abbildung 5-4 Objet Studio Startbildschirm Die Objet Studio-Bedienoberfläche besteht aus zwei Hauptbildschirmen: • Plattformeinstellungen: zum Anordnen der Modelle und zur Vorbereitung der Modelle für den Druckvorgang.
  • Seite 39 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Das Menüband, die verwendeten Farben, sowie weitere Bedienoberflächenmerkmale können angepasst werden. Wie das Aussehen der Bedienoberfläche geändert werden kann, wird in "Anpassen von Objet Studio" auf Seite 5-55 erklärt. Anweisungen zur Verwendung der Befehle für die Vorbereitung von Modellen für die Herstellung und für das Versenden von Druckaufträgen an den Drucker werden später in diesem Kapitel beschrieben.
  • Seite 40 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Men- In de folgenden Tabelle werden die Menübandbefehlsgruppe der übandbefehle Plattformeinstellungen und Modelleinstellungen aufgeführt, sowie wo sie aktiviert sind und wo sie angezeigt werden. Gruppe Zweck Wann aktiviert Menüband Menüband Plattformeinstellungen Modelleinstellungen Einstellen der Immer.
  • Seite 41 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Gruppe Zweck Wann aktiviert Menüband Menüband Plattformeinstellungen Modelleinstellungen Dateien öffnen und Modelle sind speichern. nicht ausgewählt. Platzieren der Immer. Modelldateien auf der Bauplattform. Voraufbau- Modelle /Aufbaubefehle. befinden sich auf der Bauplattform. Modellabmessungen Ein Modell ist einrichten.

  • Seite 42: Objet Studio Befehlsmenü

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Objet Studio Klicken Sie auf das Symbol in der oberen linken Ecke, um das Objet Befehlsmenü Studio-Befehlsmenü zu öffnen. In diesem Menü werden grundlegende Anwendungsbefehle und Optionen angezeigt. Abbildung 5-7 Objet Studio Befehlsmenü DOC-32020 Rev. E...

  • Seite 43: Modellbaumstrukturfenster

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Mit der Schaltfläche Optionen wird ein Dialogfeld zur Anpassung von Objet Studio geöffnet. Abbildung 5-8 Optionen-Dialogfeld Modell- Im Modellstrukturfenster werden die Objekte angezeigt, die auf die baum- Bauplattform gelegt wurden. Standardmäßig ist das Fenster beweglich, d.h. strukturfenster dass Sie das Fenster zu einer anderen Position auf dem Bildschirm verschieben und die Größe des Fensters verändern können.

  • Seite 44: Modelle Für Die Herstellung Vorbereiten

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Modelle für die Herstellung vorbereiten Für die Modellvorbereitung sind folgende grundlegende Schritte erforderlich: 1. Objekte auf der Bauplattform platzieren. 2. Falls erforderlich, ändern Sie die Ausrichtung und die Position des Objekts. 3. Wählen Sie das Material und die Oberflächenausführung des Modells aus. 4.

  • Seite 45: Anordnen Von Objekten Auf Der Bauplattform

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Anordnen von So platzieren Sie ein Objekt auf der Bauplattform: Objekten auf 1. Öffnen Sie das Dialogfeld Einfügen – der Bau- ❒ Wählen Sie im Menü Objekt die Option Einfügen aus. plattform Oder – ❒...
  • Seite 46 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 5. Wählen Sie je nach Bedarf eine der folgenden Optionen aus: ❒ Einheiten: Millimeter bzw. Zoll als Maßeinheit des Objekts. Die 3D-Datei enthält die Proportionen des Objekts, aber nicht seine Maßeinheiten. Daher sollten Sie sich beim Einfügen eines Objekts vergewissern, dass Sie entweder Millimeter oder Zoll korrekt ausgewählt haben.
  • Seite 47 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Wenn das Objekt eine bestimmte Größe überschreitet, wird möglicherweise das Dialogfeld Platzierte Elemente laden angezeigt. Abbildung 5-11 Platzierte Elemente laden-Dialogfeld Das Öffnen von großen Daten kann beschleunigt werden, indem Sie die Einstellungen für Große Dateien ändern – siehe "Laden großer Dateien" auf Seite 5-41.
  • Seite 48 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio objdf-Dateien öffnen Vor dem Anordnen von objdf-Dateien auf der Bauplattform muss Objet Studio STL-Dateien für Komponenten extrahieren, zusammen mit den entsprechenden Informationen über ihre Ausrichtung und Modellmaterialien. Zu diesem Zweck legt Objet Studio am gleichen Speicherort einen Ordner an, der denselben Namen wie die objdf-Datei trägt.

  • Seite 49: Öffnen Von Objet-Plattformdateien

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Öffnen von Sie können Plattformen öffnen, die als objtf-Dateien gespeichert wurden. Objet-Platt- (Das Speichern von objtf-Dateien wird in "Bauplattformen speichern" auf formdateien Seite 5-53 beschrieben). So platzieren Sie ein Objekt, das als Objet-Plattformdatei (OBJTF) auf der Bauplattform gespeichert wurde: 1.
  • Seite 50 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio STL-Datei Lade- Wenn sich STL-Dateien mit identischen Namen an mehreren Speicherorten einstellung befinden, müssen Sie sicherstellen, dass die korrekten STL-Dateien für Komponenten mit der objtf-Datei verknüpft werden. Wenn sich beispielsweise STL-Dateien mit identischen Namen auf einem Laufwerk und auf einem Flash-Laufwerk befinden (dies kann vorkommen, wenn Sie die Originaldateien in einen Arbeitsordner kopieren), können Sie den Standardspeicherort einrichten, von dem aus die Dateien geladen werden...
  • Seite 51 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Schnellzugriff- Sie können allgemeine Befehle zum Arbeiten mit Objekten auf der Modellbefehle Bauplattform mit der praktischen Modellsymbolleiste und den Kontextmenüs verwenden. Modell- Wählen Sie ein Objekt auf der Plattform aus, um die Modellsymbolleiste zu symbolleiste laden, die Symbole zum Ausführen allgemeiner Aufgaben enthält.

  • Seite 52: Objekte Auswählen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Objekte aus- Um ein Objekt auf der Bauplattform zu ändern, oder um ihm Merkmale wählen zuzuordnen (zum Beispiel Baustil), müssen Sie das Objekt zunächst auswählen. Sie können ein Objekt auswählen, indem Sie darauf klicken, entweder auf der Plattform oder in der Modellstruktur.

  • Seite 53: Oberflächenausführung

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Mit dem Befehl Inhalte einfügen (im Rechtsklick-Kontextmenü des Objekts) können Sie Objekte sogar noch rationeller duplizieren: • Sie können die Anzahl der auf der Bauplattform anzuordnenden Duplikate sofort bestimmen. • Sie können auf jeder Achse den Abstand zwischen den duplizierten Objekten angeben.

  • Seite 54: Anordnen Von Objekten Auf Der Bauplattform

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Anordnen von Objekten auf der Bauplattform Zum effizienten Herstellen von Modellen mit der erforderlichen Oberflächenbearbeitung ist die Anordnung der Objekte auf der Bauplattform entscheidend. Objet Studio unterstützt die automatische Anordnung von Objekten. Sie sollten jedoch prüfen, ob die Objekte für Ihren Zweck sinnvoll ausgerichtet sind, anhand der Erwägungen in "Manuelle Anordnung"...
  • Seite 55 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-18 Option Automatisch ausrichten deaktiviert Sie können die Standardeinstellungen ändern, so dass die automatische Ausrichtung nicht angewendet wird, es sei denn Sie markieren jedes Mal, wenn Sie ein Objekt auf der Bauplattform platzieren, das Kontrollkästchen Automatisch ausrichten.

  • Seite 56: Automatische Anordnung

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Automatische Nachdem Sie mehrere Objekte auf der Bauplattform platziert haben, können Anordnung Sie Objet Studio die Anordnung auf der Plattform zum Drucken überlassen. Damit wird sichergestellt, dass die Objekte korrekt positioniert sind und dass sie in kürzester Zeit und mit einem Mindestaufwand an Material gedruckt werden.

  • Seite 57: Manuelle Anordnung

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Um beste Ergebnisse zu erhalten, ordnen Sie die Plattform mit der Option Automatisch anordnen auf dem Menüband Plattformeinstellung an, auch wenn Sie die Objekte mit der Option Automatisch ausrichten eingefügt haben. Die physikalischen Merkmale jedes Modellmaterials, das Sie verwenden, können Auswirkungen auf die Anordnung der Objekte auf der Bauplattform haben.
  • Seite 58 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Regel „Höheres nach links“ Diese Regel betrifft Modelle, die nach der Ausrichtung auf der Bauplattform aufgrund anderer Erwägungen auf einer Seite höher als auf der anderen sind. ➢ Da sich die Druckköpfe auf der X-Achse von links nach rechts bewegen, müssen die Druckköpfe höhere Abschnitte unnötigerweise von links abtasten, bevor sie sie erreichen.

  • Seite 59: Ändern Von Objekten Auf Der Bauplattform

    Platzierung positionieren, werden sie oft oberhalb oder unterhalb der Plattform eingefügt. In der Praxis druckt das Eden260V-System alle Modelle auf der Bauplattform auf einem einen Millimeter dicken Bett aus Stützmaterial. Objekte bei Objet Studio direkt auf der Bauplattform zu positionieren ist wichtig, damit die Objekte korrekt auf dem Bildschirm angezeigt werden.

  • Seite 60: Gültige Objektanordnung

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 2. Wählen Sie im Abschnitt Automatisches Auflegen (Schwerkraft) Immer. Weitere Optionen der Z-Achse (im Abschnitt Automatisches Auflegen): • Wenn unterhalb der Plattform: Die Anzeige der Objekte, die sich unter der Bauplattform befinden, wird automatisch geändert, so dass das Objekt dann auf der Plattform liegt.

  • Seite 61: Objekte Mit Gitternetz Positionieren

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Hinweis: Denken Sie daran, dass Objet Studio den von einem Objekt beanspruchten Raum einschließlich des umgebenden Begrenzungsrahmens berechnet (siehe Abbildung 5-35 auf Seite 5-36). Objekte mit Git- Die Anzeige eines Gitternetzes über der Abbildung der Bauplattform kann ternetz posi- beim Positionieren von Objekten hilfreich sein.

  • Seite 62: Maßeinheiten

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Maßeinheiten 3D-Dateien enthalten die Proportionen des Objekts, aber nicht seine Maßeinheiten. Daher sollten Sie sich beim Einfügen eines Objekts vergewissern, dass Sie entweder Millimeter oder Zoll korrekt ausgewählt haben. Andernfalls ist das Objekt auf der Bauplattform entweder viel zu groß oder viel zu klein.

  • Seite 63: Modellabmessungen Einstellen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio So ändern Sie die Maßeinheiten für ein ausgewähltes Objekt in der Standardsymbolleiste: 1. Wählen Sie im Menü Objekt die Option Einheiten ändern. Abbildung 5-26 Modelleinheiten-Dialogfeld 2. Ändern Sie im Dialogfeld Modelleinheiten die Einstellung und klicken Sie dann auf OK.

  • Seite 64: Manuelle Neupositionierung Von Objekten

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Manuelle Neu- Sie können ein Objekt auf der Bauplattform mithilfe der Pfeiltasten oder positionierung durch Ziehen mit der Maus manuell verschieben und drehen. von Objekten So ändern Sie ein Objekt manuell: 1. Wählen Sie ein Objekt aus, indem Sie auf der Bauplattform oder im Modellbaumstrukturfenster darauf klicken.
  • Seite 65 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Verwenden des Sie können genaue Änderungen an einem Objekt vornehmen, wenn Sie Dialogfelds dessen Eigenschaften im Dialogfeld Transformieren ändern. Transformieren So greifen Sie auf das Dialogfeld Transformieren zu (wenn ein Objekt ausgewählt ist): • Klicken Sie auf auf der Modellsymbolleiste oder auf dem Menüband Modelleinstellungen.

  • Seite 66: Ausrichtung Eines Objekts Ändern

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Ausrichtung Es gibt verschiedene Methoden zum Ändern der Ausrichtung von Objekten eines Objekts auf der Bauplattform. ändern So drehen Sie ein Objekt: ➢ Wählen Sie das Objekt aus und verwenden Sie die Objekt-Menüoptionen (siehe auch "Manuelle Neupositionierung von Objekten" auf Seite 5-31). So richten Sie die Ebene eines Objekts neu aus: 1.

  • Seite 67: Modellausrichtung Fixieren

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio So brechen Sie die Ebenenauswahl nach der Neuausrichtung von Objekten auf der Bauplattform ab: ➢ Klicken Sie auf dem Menüband Plattformeinstellungen oder Modelleinstellungen auf oder: ➢ Wählen Sie im Menü Tools die Option Ebenenausrichtung > Ebene auswählen.

  • Seite 68: Anzeigeoptionen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Anzeigeoptionen Objekte anzei- Im Menü View (Ansicht) können Sie die Art und Weise ändern, in der Objekte angezeigt werden. Bei der Standardmethode werden die Modelle auf der Bauplattform als massive (schattierte) Objekte angezeigt. Abbildung 5-33 Baugruppen- und Modellanzeige in der Ansicht Shaded (Schattiert) Die übrigen Anzeigeoptionen sind WireFrame (Drahtmodell) und Points (Punkte).
  • Seite 69 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio So zeigen Sie Objekte in Kastenform mit den maximalen Abmessungen anstatt ihrer Form an: ➢ Wählen Sie im Menü Ansicht die Menüoption Begrenzungsrahmen anzeigen. Abbildung 5-35 Mit Begrenzungsrahmen angezeigtes Modell So zeigen Sie den Bereich um Objekte herum an, der für das Stützmaterial (zum Erstellen einer matten Oberfläche) benötigt wird: ➢...

  • Seite 70: Bildschirmlayout

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio So zeigen Sie die maximale Bauhöhe an: ➢ Wählen Sie im Menü Ansicht die Menüoption Plattform-3D-Box anzeigen. Abbildung 5-37 Plattform-3D-Box So zeigen Sie Objekte ohne die Bauplattform an: ➢ Entfernen Sie im Menü Ansicht die Menüoption Plattform anzeigen. Bild- Objet Studio passt automatisch das Standardbildschirmlayout an, um die schirmlayout...
  • Seite 71 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio ❒ Einzelansicht ist das Standardbildschirmlayout. ❒ 4 Ansichten zeigt die Ansichten Perspektive, Oben, Vorne und Rechts. Abbildung 5-39 Bildschirmlayout mit Einzelansicht Abbildung 5-40 Bildschirmlayout mit 4 Ansichten DOC-32020 Rev. E 5-38...

  • Seite 72: Plattformperspektive

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Platt- Die Standardperspektve der Bauplattform ist „Isometrisch“. Sie können die form- Perspektive des aktiven Fensters mit einer von zehn Optionen ändern. perspektive So ändern Sie die Perspektive der Bauplattform im aktiven Fenster: 1. Öffnen sie auf dem Menüband Plattformeinstellungen die Flyout- Symbolleiste Perspektive.

  • Seite 73: Objektfarben Einrichten

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio So rotieren Sie die Plattform manuell: ➢ Drücken Sie die Taste Alt und das Mausrad während Sie die Maus bewegen. Abbildung 5-43 Plattform nach dem Umdrehen Um die Plattform und die Modelle aus unterschiedlichen Richtungen anzusehen, können sie ihre Anzeigewinkel verändern.
  • Seite 74 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Laden großer Bei sehr großen STL-Dateien kann das Laden langsam sein. Außerdem kann Dateien es schwierig sein, sie auf der Bauplattform zu ändern. In derartigen Fällen können Sie einfach nur ein Bild des Objekts auf der Bauplattform anzeigen, ohne die gesamte Datei laden zu müssen.

  • Seite 75: Große Datei Ändern

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Große Datei Wenn Sie mit einem detaillierten Modell arbeiten müssen, das aus einer ändern Vielzahl von Polygonen besteht, können Sie die Anzeige und Änderung in Objet Studio beschleunigen, indem Sie die Anzahl der Polygone auf dem Bildschirm verringern.
  • Seite 76 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 2. Zeigen Sie im Dialogfeld Optionen die Registerkarte Anzeige Abbildung 5-48 Optionen-Dialogfeld, Registerkarte Anzeige 3. Wählen Sie Polygonverringerung aktivieren . 4. Wählen Sie Polygon verringern (Prozent). 5. Geben Sie den Prozentsatz aller anzuzeigenden Polygone an. Wenn Sie auf Übernehmen klicken, ändert sich die Anzeige.

  • Seite 77: Zoomoptionen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Anzei- Das Anzeigeformat hat Auswirkungen darauf, wie schnell Objekte angezeigt geoptionen für werden. Wenn Sie beispielsweise Zeichenbox auswählen, werden Objekte Objekte schneller angezeigt als wenn Sie Ganzes Objekt auswählen. Sie können Anzeigeformate für Objekte auswählen, wenn sie stationär sind (statische Ansicht) und wenn Sie verschoben werden (Änderungsansicht).

  • Seite 78: Plattformen Verarbeiten

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Plattformen verarbeiten Nach der Vorbereitung eines Modells auf der Bauplattform können Sie Folgendes ausführen: • Testen, ob es gedruckt werden kann („Validierung“). • Zeit- und Materialbedarf für den Druck berechnen. • An den Drucker zur Herstellung übertragen. •...

  • Seite 79: Einstellung Hohe Qualität/Geschwindigkeit

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Der Validierungsstatus wird auf der Leiste unten auf dem Bildschirm angezeigt. Abbildung 5-51 Validierungsdetails in der Statusleiste Einstellung Beim Herstellen von Modellen können Sie mit Objet Studio die für Ihren Hohe Qua- Auftrag am besten geeignete Qualitäts-/Geschwindigkeitseinstellung wählen. lität/Ge- Hohe Qualität: schwindigkeit...
  • Seite 80 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-53 Berechnungsfortschrittsleiste Wenn Objet Studio mit der Berechnung der Produktionsressourcen fertig ist, werden die Ergebnisse in der Gruppe Geschätzter Verbrauch auf der Menüband Plattformeinstellungen in einem Dialogfeld angezeigt. Abbildung 5-54 Berechnung der Herstellungsressourcen ®...
  • Seite 81 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Falls die Datei mit der Bauplattform nicht gespeichert wurde, klicken Sie auf Build (Erstellen), es erscheint das Dialogfeld Speichern unter, damit Sie die Datei jetzt speichern können. Objet Studio prüft nun, ob ein Problem mit der Anordnung der Objekte auf der Plattform vorliegt.

  • Seite 82: Anwenden Von Zusätzlichen Objet Studio Features

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Anwenden von zusätzlichen Objet Studio Features Sie können die Funktion Objekt zerlegen verwenden, um Objekte Objekte teilen herzustellen, die größer als die Plattform sind, indem Sie das Modell in mehrere Teile unterteilen. Mit dieser Funktion stellen Sie nur einen bestimmten Abschnitt des Modells her.

  • Seite 83: Auswahl Der Stärke Des Stützmaterials

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Auswahl der Beim Herstellen von Modellen füllt das Stützmaterial einen Teil der hohlen Stärke des und leeren Abschnitte aus (siehe "Manuelle Anordnung" auf Seite 5-24). Objet Stützmaterials Studio ermöglicht es Ihnen, die Festigkeit der mit dem Stützmaterial hergestellten Struktur zu korrigieren.

  • Seite 84: Hohl" - Modelle Mit Stützmaterial Füllen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio „Hohl“ – Viele auf der Bauplattform platzierten Objekte von STL-Dateien sind Modelle mit „massiv“. Dies bedeutet, dass das Modell beim Drucken vollständig mit Stützmaterial Modellmaterial ausgefüllt wird. Dies ist besonders bei großen Objekten oft füllen unnötig.

  • Seite 85: Anzeige Des Objektquerschnitts

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Anzeige des Die Funktion Querschnitt ermöglicht es Ihnen, den Innenraum eines Objekts Objekt- durch „Schneiden“ auf einer beliebigen Achse anzuzeigen. Sie können das querschnitts Objekt dann ändern, um den Innenraum aus verschiedenen Blickwinkeln zu betrachten.
  • Seite 86 Sie sie später verwenden möchten. speichern OBJTF Dateien objtf -Dateien beinhalten Anweisungen für Objet Studio und die Eden260V-3D-Drucker für die Anzeige und Erstellung der auf der Bauplattform benutzten STL-Dateien. In Objet Studio gespeicherte Bauplattformen werden als objtf-Dateien gespeichert.
  • Seite 87 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio objtf-Dateien sind außerdem nützlich, wenn Sie vom Netzwerk Ihres Unternehmens aus arbeiten, wo die STL-Dateien gespeichert sind. Hinweis: Da die objtf-Datei auf die verwendeten STL-Dateien verweist, müssen Sie am gleichen Dateispeicherort verbleiben, der beim Speichern der objtf-Datei verwendet wurde.

  • Seite 88: Anpassen Von Objet Studio

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Anpassen von Objet Studio Sie können Objet Studio für Ihre bestimmten Arbeitsanforderungen und Vorlieben anpassen. Folgende Funktionen können angepasst werden: ❒ Erstellen einer Schnellzugriffssymbolleiste für häufig verwendete Befehle. ❒ Ändern der Position der Schnellzugriffssymbolleiste. ❒...
  • Seite 89 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Wiederholen Sie den obigen Vorgang für jeden Befehl, den Sie hinzufügen möchten. 3. So wählen Sie aus einer größeren Vielfalt von Befehlen aus: ❒ Wählen Sie im Menü Schnellzugriffssymbolleiste anpassen (siehe Abbildung 5-62 auf der vorherigen Seite) die Menüoption Weitere Befehle.

  • Seite 90: Menüband Ausblenden

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Menüband aus- Um mehr Platz für die Anzeige der Bauplattform zu haben, können Sie die blenden Objet Studio-Menübänder ausblenden. So verbergen Sie die Menübänder. 1. Klicken Sie mit der rechten Maustaste irgendwo auf dem Menüband oder auf der Menüleiste oder im Menü...
  • Seite 91 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 2. Auf der Registerkarte Aussehen des Dialogfelds Options (Optionen) können Sie die Anzeige konfigurieren. ❒ In der Auswahl Modus wird festgelegt, wie Modelle auf der Plattform angezeigt werden. Bei der Standardmethode werden die Modelle auf der Bauplattform als massive (schattierte) Objekte angezeigt.

  • Seite 92: Tastenkombinationen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Tas- Sie können Tastenkombinationen für häufig verwendete Befehle definieren. ten- So definieren Sie Tastenkombinationen: kombinationen 1. Klicken Sie oberhalb der Registerkarten des Menübands auf Das Menü Symbolleiste für den Schnellzugriff anpassen wird geöffnet. Abbildung 5-69 Das Menü Symbolleiste für den Schnellzugriff anpassen 2.

  • Seite 93: Einrichten Der Benutzereinstellungen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Einrichten der Sie können mehrere Objet Studio-Einstellungen ändern, die Auswirkungen Benut- auf Objekte auf der Bauplattform haben. zer- So ändern Sie die Standardeinstellungen: einstellungen ➢ Wählen Sie aus dem Menü mit den Objet Studio-Befehlen die Option Benutzereinstellungen.

  • Seite 94: Funktionen Im Profimodus

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Funktionen im Profimodus Einige erweiterte Funktionen von Objet Studio können nur im Profimodus aufgerufen werden. So sehen Sie die aktuellen Einstellungen von Objet Studio: ➢ Öffnen Sie das Menü Tools. Abbildung 5-72 Tools-Menü mit ausgewähltem Profimodus Wenn der Profimodus aktiviert ist, werden die erweiterten Funktionen angezeigt.

  • Seite 95: Standardeinstellungen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Stan- Sie können die Standardeinstellungen mehrerer Objet Studio-Funktionen auf dar- der Registerkarte Erweitert des Dialogfelds Optionen steuern. deinstellungen So zeigen Sie das Dialogfeld Optionen an: ➢ Wählen Sie im Menü Tools den Punkt Options (Optionen) aus. Oder –...

  • Seite 96: Opengl-Treiberkonfiguration

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio OpenGL-Trei- Der OpenGL-Treiber zeigt die 3D-Graphiken auf Ihrem Bildschirm an. ber- Normalerweise brauchen seine Einstellungen nicht geändert zu werden. konfiguration Wenn Sie in der Art und Weise, wie Objet Studio Objekte anzeigt, ein Problem vermuten, können Sie die Treibereinstellungen mit der OpenGL- Treiberkonfiguration überprüfen und konfigurieren.
  • Seite 97 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 3. Klicken Sie auf OpenGL-Treiberkonfiguration. Das geöffnete Dialogfeld enthält Informationen über die Pixel-Format-ID (Index) für das Fenster und den Arbeitsspeicher. Abbildung 5-76 OpenGL-Treiberkonfiguration-Dialogfeld Wenn Sie die Werte anzeigen und sie ändern möchten, klicken Sie auf Alternativ können Sie Format auswählen wählen und die Werte in diesem Dialogfeld ändern.

  • Seite 98: Zusätzliche Objet Studio-Hilfe

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Zusätzliche Objet Studio-Hilfe Objet Studio-Hilfe bietet Anleitungen und Informationen am Bildschirm, während Sie arbeiten. So zeigen Sie die Objet Studio-Hilfe an: ➢ Klicken Sie auf der Standardsymbolleiste auf und dann auf Objet Studio-Hilfe. Abbildung 5-78 Hilfeoptionen Sie können außerdem Informationen über die folgenden Themen anzeigen: ❒...
  • Seite 99 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-80 Über Objet Studio-Registerkarte Materialmodul Auf der Registerkarte Materialmodul werden Details über das installierte Registerkarte Materialmodul angezeigt. Abbildung 5-81 Materialmodul Registerkarte • Modulversion Falls ein Upgrade (Patch) für das Materialmodul installiert wurde, wird die neue Materialmodulversion angezeigt.
  • Seite 100 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio • Moduleigenschaften Falls ein Upgrade (Patch) für das Materialmodul installiert wurde, wird die Beschreibung angezeigt. Falls keine Patches installiert wurden, wird „Standard“ angezeigt. Registerkarte Auf der Registerkarte Funktionslizenz werden die Objet Studio-Funktionen Funktionslizenz angezeigt, die mit Ihrer Lizenz zur Verfügung stehen. Abbildung 5-82 Registerkarte Funktionslizenz Klicken Sie auf , um die Details für jede Funktion zu erweitern.

  • Seite 101: Druckjobs Überwachen Und Verwalten

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Druckjobs überwachen und verwalten Im Bildschirm Job Manager von Objet Studio können Sie die an den Drucker gesendeten Jobs überwachen und verwalten. Zwischen Objet Studio auf Client-Workstations und Objet Studio auf dem Computer, der direkt an den 3D-Drucker angeschlossen ist, der Server-Workstation, bestehen ein paar Unterschiede.

  • Seite 102: Job Manager-Bildschirm

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Job Manager- Der Bildschirm Job Manager auf den Client- und Server-Arbeitsplätzen sieht Bildschirm identisch aus. Der einzige Unterschied ist, dass Optionen, die nur für den Server-Arbeitsplatz relevant sind, für Client-Installationen deaktiviert sind. Abbildung 5-83 Job Manager-Bildschirm Der Bildschirm Job Manager ist in Fenster unterteilt: •...
  • Seite 103 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Job-War- Auf dem Server listet die Job-Warteschlange die letzten 15 Jobs auf, die von teschlange Client-Computern gesendet wurden. Auf Client-Workstations listet die Job-Warteschlange Jobs auf, die von diesem Computer an den Server geschickt wurden. Informationen für jeden gelisteten Job einschließlich des Jobstatus werden angezeigt: Status...

  • Seite 104: Druckeranschluss Einrichten

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio • Tatsächlich: die Menge an Material, die bis jetzt verwendet wurde Mate- • Erforderlich: die Menge an Material, die zum Fertigstellen des Jobs noch rialverbrauch verwendet wird Ablage Das Fenster Plattformvorschau zeigt die Bauplattformansicht des in der Job Vorschau Queue (Job-Warteschlange) oder der Verlaufsliste ausgewählten Jobs an.

  • Seite 105: Offlinemodus

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 3. Geben Sie den Computernamen oder die IP-Adresse ein oder klicken Sie Durchsuchen, um danach zu suchen und sie auszuwählen. Abbildung 5-85 Anschluss an einen Drucker (B) 4. Klicken Sie auf OK. Wenn die Verbindung hergestellt ist, ist Objet Studio konfiguriert, um Druckaufträge für diesen Drucker vorzubereiten.
  • Seite 106 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio So trennen Sie Objet Studio vom Drucker: 1. Klicken Sie auf dem Menüband Job Manager in der Gruppe 3D-Drucker 2. Klicken Sie im Dialogfeld Set Printer Features (Druckerfunktionen einrichten) auf Connect (Verbinden) (siehe Abbildung 5-84 auf Seite 5-71). Abbildung 5-86 Objet Studio von einem Drucker trennen (A) 3.
  • Seite 107 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 6. Bestätigen Sie in der Popup-Meldung, dass Sie im Offlinemodus arbeiten möchten, indem Sie auf No (Nein) klicken. Abbildung 5-88 Offlinemeldung Wenn Objet Studio sich im Offlinemodus befindet, können Sie es so konfigurieren, dass es Druckaufträge für unterschiedliche Drucker vorbereitet.

  • Seite 108: Job Manager-Befehle

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Remote- Wenn Sie Objet Studio zum ersten Mal in einer Client-Installation öffnen, Drucke- werden sie dazu aufgefordert, eine Verbindung zu einem Servercomputer ranschluss ein- herzustellen, der Jobs an einen 3D-Drucker sendet. Dazu muss der richten (Client- Servercomputer in Betrieb und an das lokale Netzwerk angeschlossen sein.
  • Seite 109 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Die folgenden Operationen stehen auf dem Menüband von Job Manager zur Verfügung: DOC-32020 Rev. E 5-76...
  • Seite 110 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Gruppe Symbol Zweck 3D-Drucker Server: Richtet die Druckerverbindung ein. Siehe "Druckeranschluss einrichten" auf Seite 5-71. Client: Richtet die Serververbindung ein. Siehe "Remote- Druckeranschluss einrichten (Client-Modus)" auf Seite 5-75. DOC-32020 Rev. E 5-77...
  • Seite 111 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Gruppe Symbol Zweck Konfiguriert Optionen für Druckerwarnungen. Siehe "Bedie- nerwarnungen konfigurieren" auf Seite 5-80. Warteschlange Server: Verschiebt einen Job zum Anfang der Warteschlange. Client: Deaktiviert. Siehe "Job-Warteschlange" auf Seite 5-70. Server: Verschiebt einen Job an eine höhere Position in der Job Queue (Job-Warteschlange).
  • Seite 112 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Zusätzlich zu den Menübefehlssymbolen können Sie Befehle auf Kontext- (Popup-)Symbolleisten und vom Menü Job auf der Standardsymbolleiste verwenden. Abbildung 5-92 Symbole in der Popup-Symbolleiste (Server) Abbildung 5-93 Symbole in der Popup-Symbolleiste (Client-Workstation) Note: Die meisten der Symbole und Menübefehle sind nur aktiv, wenn ein Auftrag ausgewählt wurde.

  • Seite 113: Bedienerwarnungen Konfigurieren

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Bedie- Objet Studio kann Sie (und andere Personen) über den Status der Jobs, die nerwarnungen zum Drucken an den Server gesendet wurden, benachrichtigen. Dies ist konfigurieren besonders bei lange dauernden Druckaufträgen sinnvoll, wenn der Bediener nicht am Drucker sitzt.

  • Seite 114: Drucken Aus Der Job-Warteschlange

    Drucken aus Wenn die Jobwarteschlange einen Job enthält, wird dieser automatisch an der Job-War- den Stratasys PolyJet-Drucker übertragen, vorausgesetzt, er ist eingeschaltet, teschlange es besteht eine Verbindung zum Drucker, und der Drucker ist online. Kapitel 6 beschreibt, wie der Drucker gestartet und bedient wird.
  • Seite 115 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio 2. Klicken Sie auf das Fenster Plattformvorschau. Abbildung 5-98 Job-Vorschau ❒ Zum Ändern der Plattformvergrößerung drehen Sie das Mausrad. ❒ Zur Anzeige der Plattform aus einer anderen Perspektive klicken Sie auf das entsprechende Symbol. ❒...
  • Seite 116 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio So zeigen Sie den Druckvorgang im Fenster Plattformvorschau an: ➢ Wählen Sie aus dem Menü Job die Menüoption 3D-Fortschritt anzeigen. Diese Option verwendet zusätzliche Systemressourcen. Jobs bearbeiten Sie können Jobs in der Job Queue (Job-Warteschlange) zur Bearbeitung öffnen.

  • Seite 117: Aufträge Planen

    Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Aufträge planen Sie können Jobs so planen, dass sie zu einem zukünftigen Zeitpunkt gedruckt werden. Zum Beispiel können Sie Objet Studio so konfigurieren, dass lange Druckaufträge am späten Abend und in den frühen Morgenstunden gestartet werden.
  • Seite 118 Eden260VBedienerhandbuch 5 Verwenden von Objet Studio Ändern des Job Manager-Bildschirms Sie können die Größe der Abschnitte im Bildschirm Job Manager durch Ziehen an den Fensterkanten verändern. Dies gilt für: • das Fenster Job Queue (Job-Warteschlange) • das Fenster Zeit • das Fenster Verlauf Auf ähnliche Weise können Sie die Art und Weise ändern, wie der Bildschirmbereich in den Hauptbereich (Job Queue (Job- Warteschlange)/Zeit/Verlauf) und die Fenster auf der rechten Seite des...

  • Seite 119: Bedienung Und Wartung Des Druckers

    Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Modelle herstellen Vorbereitung des Druckers Starten des Drucks Drucker-Bedienoberfläche – Farbschlüssel Druckanzeigen 6-10 Fortsetzen der Produktion nach Anhalten des Druck- vorgangs 6-11 Druckmaterial ändern 6-13 Drucker im Leerlaufmodus halten 6-18 Außerbetriebnahme des Druckers 6-19...
  • Seite 120 Austauschen des Abfallbehälters 6-79 Reinigung der Außenklappen 6-82 Reinigen der UV-Abschirmung 6-82 DOC-32020 Rev. E...

  • Seite 121: Starten Des Druckers

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-1 Der Eden260V-3D-Drucker Starten des Druckers Achtung Versuchen Sie nicht, den Drucker in Betrieb zu nehmen, bevor Sie von einem Stratasys-Vertreter entsprechend eingewiesen wurden. Beachten Sie alle Sicherheitswarnungen, und befolgen Sie die Richtlinien in Kapitel 2.
  • Seite 122 Die Drucker-Bedienoberfläche wird geöffnet. Über diese Oberfläche erfolgt die gesamte Überwachung und Steuerung des Druckers. Abbildung 6-3 Druckerschnittstelle Eden260V-Installationen verwenden einen Monitor sowohl für die Anzeige des Computers, auf dem Objet Studio ausgeführt wird, als auch für die Anzeige des druckerinternen Computers. Vergewissern Sie sich, dass der Schalter für Tastatur, Bildschirm und Maus in der richtigen Stellung für die...

  • Seite 123: Laden Der Modell- Und Stützmaterialkartuschen

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Laden der Modell- und Stützmaterialkartuschen Eden260V-Drucker verwenden zwei Modellmaterialkartuschen und zwei Kartuschen mit Stützmaterial, jeweils mit einem Gewicht von 3,6 Kilogramm (in vollem Zustand). Zur Veranschaulichung dient eine grafische Darstellung der Kartuschen mit Angabe des aktuellen Gewichts auf der Drucker- Bedienoberfläche...
  • Seite 124 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Tipps zum Laden der Modell- und Stützmaterialkartuschen: Teilentleerte Kartuschen können Sie bis zu einem Mindestmaterialgewicht von 100 g laden. Sie können Materialkartuschen entweder vor oder nach dem Drucken austauschen. Wenn der Ausdruck vor dem Austauschen einer Materialkartusche für längere Zeit angehalten wird, wird der Drucker möglicherweise in den Standby- oder Leerlaufmodus umgeschaltet.

  • Seite 125: Modelle Herstellen

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Modelle herstellen Der Eden260V-Drucker stellt Modelle her, nachdem sie auf einer virtuellen Bauplattform in der Anwendung Objet Studio vorbereitet und dann von dort an den Drucker gesendet werden. Für Informationen zum Vorbereiten von Modelldateien für den Druckvorgang, siehe "Verwenden von Objet Studio"...

  • Seite 126: Starten Des Drucks

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Sie können den Druckerstatus überwachen, indem Sie die Anzeige auf der Bedienoberfläche des Druckers umschalten. Klicken Sie hierzu auf die Anzeigeumschalttaste auf der Drucker-Bedienoberfläche. Abbildung 6-4 Druckerstatus Starten des So starten Sie den Druck: Drucks ➢...

  • Seite 127: Drucker-Bedienoberfläche - Farbschlüssel

    Kartuschen für Modell- und Stützmaterial voll genug sind, läuft der Druck automatisch ab, bis der Job beendet ist. Beim Drucken muss der Servercomputer eingeschaltet sein und mit dem Eden260V-Drucker kommunizieren. Melden Sie sich nicht bei Windows ab, bevor der Druckvorgang abgeschlossen ist. Der Eden260V-Drucker verwendet eine Modellmaterial- und eine Stützmaterialkartusche zum Herstellen von Modellen.

  • Seite 128: Druckanzeigen

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Druckanzeigen Der Bildschirm der Drucker-Bedienoberfläche ändert sich, wenn Sie einen Druckjob an den Drucker senden, falls der Drucker online ist: • Der Modus ändert sich von Pre-print (Druckvorbereitung) zu Printing (Drucken). • Der augenblicklich ausgeführte Arbeitsschritt wird im Feld „Current activity (Aktuelle Aktivität)“...

  • Seite 129: Fortsetzen Der Produktion Nach Anhalten Des Druckvorgangs

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Fortsetzen der Produktion nach Anhalten des Druckvorgangs Wenn der Druckvorgang unterbrochen wird, hört der Job Manager auf, Schichten an den Drucker zu schicken. Dies kann zum Beispiel dann vorkommen, wenn das Druckmaterial in der Mitte eines Druckjobs zu Ende geht und Sie die leere Kartusche nicht sofort austauschen.
  • Seite 130 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 5. Sollte aus irgendeinem Grund nicht die korrekte Nummer im Dialogfeld angezeigt werden, geben Sie die Nummer ein und klicken Sie auf OK. Unter folgenden Bedingungen können Sie den Druckvorgang nicht fortsetzen: • Die Nummer der zuletzt gedruckten Schicht erscheint nicht auf der Drucker-Bedienoberfläche, selbst wenn auf dem Servercomputer das Dialogfeld Resume From Slice (Fortsetzen bei Schicht) zur Bestätigung angezeigt wird.

  • Seite 131: Druckmaterial Ändern

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Druckmaterial ändern Bevor Sie Modelle mit anderen Modellmaterialtypen (Harzen) als den derzeit installierten herstellen, müssen Sie den Druckblock und die Zufuhrleitungen mit Hilfe des Materialwechsel-Assistenten spülen. Planen Sie die Druckmodelle mit verschiedenen Materialien sorgfältig, um unnötige Verschwendung des in den Drucker geladenen Materials zu vermeiden.
  • Seite 132 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Wählen Sie im Bildschirm Fach auswählen die gewünschten Fächer zum Wechseln aus und klicken Sie auf Next (Weiter). Abbildung 6-9 Fachauswahl 5. Wählen Sie aus dem Dropdown-Menü den gewünschten Modellmaterialtyp, den Sie installieren möchten, und klicken Sie auf Next (Weiter).
  • Seite 133 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 6. Wählen Sie im Bildschirm Spüloptionen den entsprechenden Zyklus für das zu installierende Modellmaterial. Abbildung 6-11 Spüloptionen ❒ Economy. Bei diesem Zyklus, der ca. 20 Minuten dauert, entleert die Pumpe das Modellmaterial aus dem Druckblock und spült anschließend das System mit dem neuen Material durch.
  • Seite 134 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 7. Klicken Sie auf Next (Weiter) und beachten Sie die Warnmeldung. Abbildung 6-12 Warnmeldung Materialaustausch Wenn dieser Vorgang eingeleitet wurde, muss er vor dem Herstellen von Modellen mit dem Drucker erst zu Ende geführt werden. Wenn Sie den Vorgang später durchführen möchten, klicken Sie auf Abbruch.
  • Seite 135 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Falls der Drucker die Ersatzkartuschen nicht erkennt, wird der folgende Assistent angezeigt. Abbildung 6-14 Aufforderung zum Einlegen der neuen Modellkartuschen Nach Identifizierung der Kartusche(n) beginnt der Drucker, die Druckköpfe mit dem neuen Modellmaterial zu füllen. Abbildung 6-15 Materialwechsel: Einfüllen des neuen Materials in die Köpfe 9.

  • Seite 136: Drucker Im Leerlaufmodus Halten

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Drucker im Leerlaufmodus halten Zwischen den Druckjobs kann der Drucker bis zu einer Woche nicht im Gebrauch sein. Wenn der Drucker länger als eine Woche nicht verwendet wird, führen Sie mit dem Außerbetriebnahme-Assistenten automatisch alle vor dem Ausschalten des Druckers erforderlichen Vorgänge aus (siehe "Außerbetriebnahme des Druckers"...

  • Seite 137: Außerbetriebnahme Des Druckers

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Außerbetriebnahme des Druckers Wenn Sie länger als eine Woche nicht mit dem Drucker arbeiten, müssen Sie ihn außer Betrieb nehmen. Andernfalls kann der Drucker eingeschaltet bleiben, im Leerlaufmodus. Während des Außerbetriebnahmevorgangs werden Druckmaterialien aus den Druckerkomponenten gespült.
  • Seite 138 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers So führen Sie den Außerbetriebnahmeassistenten aus: 1. Starten Sie den Außerbetriebnahmeassistenten aus dem Menü Options (Optionen). Abbildung 6-16 Außerbetriebnahmeassistent, Startbildschirm 2. Klicken Sie auf Next (Weiter). 3. Wählen Sie die entsprechende Option gemäß der Zeitdauer, in der der Drucker nicht verwendet wird, entweder weniger oder mehr als zehn Tage.
  • Seite 139 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Im nun folgenden Fenster des Assistenten überprüfen Sie, ob die Plattform leer ist, und klicken Sie auf Next (Weiter). Abbildung 6-18 Plattformstatus Die Außerbetriebnahme beginnt. Abbildung 6-19 Außerbetriebnahmefortschritt DOC-32020 Rev. E 6-21...
  • Seite 140 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 5. Wenn der abschließende Assistentenbildschirm angezeigt wird, schließen Sie die Druckersteuerungsanwendung und fahren Sie den eingebauten Computer herunter. Abbildung 6-20 Abschlussbildschirm Außerbetriebnahmeassistent 6. Nach dem Herunterfahren des Druckercomputers schalten Sie den Hauptschalter auf der Rückseite des Druckers aus (siehe Abbildung 6-2 auf Seite 6-3).

  • Seite 141: Wartung Des Druckers

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Wartung des Druckers Damit der Drucker optimal arbeiten kann, müssen regelmäßige Wartungsarbeiten durchgeführt werden. Führen Sie die Arbeitsschritte in den angegebenen Abständen aus. Zeitplan für Häufigkeit Aufgabe Weitere routinemäßige Informationen War- Vor dem Drucken Reinigen der UV-Lampenlinsen.

  • Seite 142: Wartungszähler

    Seite 6-64. Alle zwei Jahre oder alle Vorbeugende Wartungsmaßnahme Wenden Sie sich an 3.500 Druckstunden durch den beauftragten Ihren Stratasys- Serviceanbieter. Serviceanbieter. War- Die Druckercomputeranwendung zeichnet die Daten und die Häufigkeit für tungszähler jede Wartungsaufgabe auf. Der Bildschirm mit den Maintenance Counters (Wartungszählern) kann im Menü...
  • Seite 143 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-23 Bildschirm Wartungszähler Die Anzeige Maintenance Required (Wartung erforderlich) wird standardmäßig für die meisten vom Bediener durchgeführten Wartungsaufgaben angezeigt. Das Kontrollkästchen „User Warning (Benutzerwarnung)“ steuert, ob diese Anzeige bei einer fälligen Aufgabe angezeigt wird.

  • Seite 144: Uv-Lampen-Prüfung

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers UV-Lampen- Auf den UV-Lampenabdeckungen ist ein hitzeempfindliches Etikett Prüfung angebracht, das vor Überhitzung warnt. Die Mitte des Etiketts wechselt von Weiß zu Schwarz, wenn die Temperatur der Abdeckung 65 °C erreicht. Nehmen Sie den Drucker nicht in Betrieb, wenn dies auftritt und setzen Sie sich mit Ihrem zuständigen Serviceanbieter in Verbindung.
  • Seite 145 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 3. Folgen Sie den Anweisungen des Assistenten und markieren Sie die Kontrollkästchen zur Bestätigung. Abbildung 6-25 Bestätigung der richtigen Schicht 4. Klicken Sie auf Next (Weiter). Der Drucker trifft die Vorbereitungen für die Reinigung der Druckköpfe. 5.
  • Seite 146 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Reinigen Sie die Düsenplatten mit einer Hin- und Herbewegung. (siehe Abbildung 6-27). Überprüfen Sie mit dem Spiegel, dass Sie alle Ablagerungen entfernt haben. Abbildung 6-27 Reinigen der Druckköpfe 10. Reinigen Sie die gesamte Rolleroberfläche durch Drehen während der Reinigung.

  • Seite 147: Reinigen Und Austauschen Des Wischers

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Der Kopfreinigungszyklus für das Entleeren der Köpfe beginnt. Klicken Sie nach Abschluss im Abschlussfenster des Assistenten auf Done (Fertig). Abbildung 6-28 Abschlussbildschirm des Assistenten Reinigen und Nach der Reinigungssequenz entfernt ein Gummiwischer überschüssiges Austauschen Material aus den Druckköpfen.
  • Seite 148 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 3. Klicken Sie im Eröffnungsdialog auf Next (Weiter). 4. Vergewissern Sie sich, dass die Bauplattform leer und der Druckerdeckel geschlossen ist. Bestätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 6-30 Bestätigung der richtigen Schicht 5.

  • Seite 149: Patterntest

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 11. Entfernen Sie alle Werkzeuge und das Reinigungsmaterial aus dem Drucker, und schließen Sie den Deckel. 12. Bestätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 6-32 Bestätigung der richtigen Schicht 13.
  • Seite 150 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-34 Auswahl des Patterntests 5. Klicken Sie zum Beginnen auf Yes (Ja) im Dialogfeld Confirm (Bestätigen). Abbildung 6-35 Bestätigung des Patterntests Abbildung 6-36 Beispiel für einen Patterntest DOC-32020 Rev. E 6-32...

  • Seite 151: Sicherung Der Druckerkonfiguration

    2. Klicken Sie im Dialogfeld zum Bestätigen auf Yes (Ja). Eine ZIP-Datei wird in diesem Ordner gespeichert– \Eden260V\ServiceData 3. Kopieren Sie diese Datei an einen Speicherort, der sich nicht auf dem Druckercomputer befindet (z. B. in einen Netzwerkordner oder auf ein USB-Laufwerk).

  • Seite 152: Verbessern Der Druckqualität

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Verbessern der Wenn Sie vermuten, dass die Druckqualität schlecht ist, führen Sie einen Druckqualität Patterntest durch (siehe "Patterntest" auf Seite 6-31). Wenn das Ergebnis schlecht ist, führen Sie folgende Prozedur durch, um die Druckqualität zu verbessern.
  • Seite 153 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 3. Entfernen der rechten UV-Lampen-Baugruppe: a. UV-Stromkabel und Ventilatorkabel trennen. Abbildung 6-38 Trennen der rechten UV-Baugruppe b. Lösen Sie die Schraube, mit der die rechte UV-Lampe angeschraubt ist und ziehen Sie dann die UV-Lampe heraus. 4.
  • Seite 154 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 6. Lösen Sie die zwei Schrauben, mit denen die Abdeckung des Rollerabfallkollektors gesichert sind und ziehen Sie die Abdeckung ab. Achten Sie darauf, die Schrauben für die Abdeckung nicht zu verlieren. Hier handelt es sich um Spezialschrauben, die im Fall von Verlust neu bestellt werden müssen.

  • Seite 155: Lermessers

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 6. Bevor der Rollerabfallkollektor an den Druckblock angebracht wird, stellen Sie sicher dass die Stifte sauber sind. Abbildung 6-42 Rollerabfallkollektorstifte So setzen Sie die Komponenten wieder zusammen: 1. Bringen Sie den Rollerabfallkollektor wieder am Druckblock an und schrauben Sie die Abdeckung an (siehe Abbildung 6-40 auf der vorherigen Seite).
  • Seite 156 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 3. Lösen Sie die zwei Schrauben, die den Rollerabfallkollektor sichern und ziehen Sie sie heraus. Abbildung 6-44 Herausnehmen des Rollerabfallkollektors 4. Entfernen Sie die Schrauben, die die Rollermesserbaugruppe sichern. Abbildung 6-45 Entfernen der Rollermesserschrauben 5.
  • Seite 157 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 6. Platzieren Sie die neue Messerklinge auf den Stiften in der Halterung, wie in der Abbildung gezeigt. Abbildung 6-47 Einlegen der neuen Rollermesserklinge 7. Bringen Sie die Rollermesserklingenschrauben korrekt an und ziehen Sie sie fest an.

  • Seite 158: Ausrichten Der Druckköpfe

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Ausrichten der Sie sollten die Ausrichtung der Druckköpfe überprüfen – Druckköpfe • einmal monatlich • nach Austausch eines oder mehrerer Druckköpfe • wenn die Modellmaterialqualität auch nach dem Reinigen der Düsenplatte unten auf dem Druckblock nicht akzeptabel ist (siehe "Reinigen der Druckköpfe und der Roller"...
  • Seite 159 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Wenn Sie auf Next (Weiter) klicken, druckt der Drucker den Druckkopf- Ausrichtungstest auf die Folie. Nach Abschluss des Druckvorgangs wird der folgende Bildschirm angezeigt. Abbildung 6-50 Kopfausrichtungsassistent – Schritte 8–10 8. Öffnen Sie den Drucker und entfernen Sie die transparente Folie. Auf die Transparentfolie werden Gruppen vertikaler Linien in sieben Spalten gedruckt, die jeweils die Ergebnisse eines anderen Druckkopfes darstellen.
  • Seite 160 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Benutzen Sie in jeder Zeilenspalte ein Vergrößerungsglas oder eine Lupe, um die Ausrichtung der paarweise hintereinander gedruckten Reihen auf der Transparentfolie zu überprüfen. Abbildung 6-52 Vergleichen der Reihen von Ausrichtungslinien Hinweis: Welche Linienpaare Sie prüfen, spielt keine Rolle, da alle von demselben Kopf gedruckt wurden.
  • Seite 161 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 11. Wählen Sie im Kopfausrichtungsfenster die Ziffer, die angibt, welche Linienpaare der oberen und unteren Reihe auf der Transparentfolie (von links aus gesehen) für diesen Druckkopf auszurichten sind. Hinweis: Da die Ausrichtung der vierten Linien optimal ist, wird die Nummer „4“...

  • Seite 162: Druckköpfe Kalibrieren

    • wenn ein Problem mit einem oder mehreren der Druckköpfe vorliegt • nach Austausch eines Druckkopfs Verwenden Sie zur Durchführung der Kalibrierung das Dienstprogramm für die externe Druckkopfkalibrierung. Sie können diese Anwendung und die zugehörige Dokumentation vom Stratasys Support Center herunterladen. DOC-32020 Rev. E 6-44...

  • Seite 163: Druckköpfe Austauschen

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Druckköpfe Der Zustand der Druckköpfe hat direkte Auswirkungen auf die Qualität des austauschen Druckmodells. Bei einem der folgenden Symptome müssen Sie einen oder mehrere Druckköpfe austauschen: • Die Oberflächen der gedruckten Modelle weisen deutliche Rillen auf. •...
  • Seite 164 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ Einweghandschuhe (im Lieferumfang des Druckkopfes enthalten; alternativ verwenden Sie beliebige saubere, puderfreie Schutzhandschuhe) ❒ Ein mitgeliefertes Reinigungstuch oder dergleichen ❒ Einen 5 mm Schraubendreher für Zylinderkopfschrauben oder ein 3 mm Inbusschlüssel (je nach Art des Druckblocks) Hinweis: Achten Sie darauf, dass diese Objekte bereit liegen, bevor Sie mit dem Kopftaustauschverfahren beginnen.
  • Seite 165 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Vorbereiten des 5. Wählen Sie den Kopf/die Köpfe aus, der/die ausgetauscht werden Druckblocks muss/müssen, und klicken Sie auf Next (Weiter). Abbildung 6-57 Kopfauswahlbildschirm Der Drucker wird aufgeheizt und leert den Druckblock und bereitet den Drucker vor.
  • Seite 166 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 7. Ziehen Sie die Sicherheitshandschuhe an und öffnen Sie die Druckerabdeckung. Hinweis: Zu Ihrer Sicherheit schaltet der Drucker die Stromzufuhr zu den Köpfen aus. Entfernen des defekten Kopfes 8. Lösen Sie die Schrauben oben und unten am Druckblock, mit denen der Druckkopf im Block befestigt ist.
  • Seite 167 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 10. Lockern Sie die Schrauben der Tür des Fachs für die Treiberkarten des Druckkopfes (A), und klappen Sie die Tür nach oben (B). Abbildung 6-62 Öffnen des Druckkopffaches 11. Nehmen Sie die Treiberkarte des Druckkopfes aus dem Steckplatz, so dass der Kopf frei ist (A), und ziehen Sie sie nach unten aus dem Druckblock heraus (B).
  • Seite 168 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 12. Entfernen Sie zusammen mit dem Kopf auch die beiden O-Ring- Dichtungen. Abbildung 6-64 O-Ring-Dichtungen am Druckkopf Wichtig: Wenn die Dichtungsringe nicht mit dem Kopf herauskommen, kleben sie vermutlich am Druckblockgehäuse. Entfernen Sie sie. Abbildung 6-65 Vergewissern Sie sich, dass die O-Ringe nicht am Druckblock kleben DOC-32020 Rev.
  • Seite 169 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Installieren des 13. Prüfen Sie den Ersatzkopf und stellen Sie sicher, dass die O-Ringe an der neuen Kopfes richtigen Stelle sitzen (siehe Abbildung 6-64 auf der vorherigen Seite). 14. Schieben Sie den Austauschkopf vorsichtig in den freien Steckplatz im Druckblock, und drücken Sie die Treiberkarte des Druckkopfes in ihren Stecksockel.
  • Seite 170 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 18. Im Bildschirm Replace print heads (Druckköpfe austauschen) markieren Sie das Kontrollkästchen und bestätigen damit, dass Sie den Kopf/die Köpfe ausgewechselt haben. Klicken Sie auf Next (Weiter). Abbildung 6-68 Druckköpfe austauschen Bestätigungsbildschirm 19. Fühlen Sie mit den Fingern, dass der neue Kopf bündig mit den anderen Köpfen sitzt.
  • Seite 171 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 20.Bestätigen Sie, dass die Köpfe bündig sitzen, indem Sie das Kontrollkästchen im nächsten Assistentenbildschirm markieren, und klicken Sie auf Next (Weiter). Abbildung 6-70 Bildschirm Installationsüberprüfung 21. Wenn der folgende Assistentenbildschirm erscheint, entfernen Sie sämtliche Werkzeuge und Objekte aus dem Drucker und bestätigen, dass Sie dies getan haben.
  • Seite 172 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 22.Nach erfolgreicher Druckkopfinstallation werden Sie vom Assistenten angewiesen, alle Druckköpfe zu reinigen. Bestätigen Sie, dass alle Druckköpfe sauber sind und klicken Sie auf Weiter. Abbildung 6-72 Bestätigungsbildschirm für saubere Druckköpfe 23.Entfernen Sie alle Objekte aus dem Drucker, und schließen Sie die Abdeckung.
  • Seite 173 Setzen Sie die Treiberkarte des Druckkopfs neu in den Stecksockel ein (siehe Abbildung 6-66 auf Seite 6-51). ➢ Wenn der Ersatzkopf nicht von Stratasys kalibriert wurde, entfernen Sie ihn und tauschen Sie ihn durch einen anderen aus. Abbildung 6-75 Warnung über ungültigen Kopf Wenden Sie sich bei einem nicht kalibrierten Kopf an Ihren Stratasys- Serviceanbieter.

  • Seite 174: Testen Und Kalibrieren Der Uv-Lampen

    UV-Strahlung in Abständen von 300 Druckstunden zu kalibrieren. Dazu verwenden Sie den UV- Kalibrierungsassistenten. Zur Messung der UV-Strahlung benötigen Sie: • Stratasys TOL-03005-S (UV-Sensor und Kabel) Oder – • Ein eigenständiges UV-Strahlungsmessgerät, das für die Verwendung mit dem Drucker freigegeben ist.
  • Seite 175 3. Im nächsten Bildschirm wählen Sie das zu verwendende Messgerät. Abbildung 6-77 UV-Geräteauswahl UV-Messgerät Wenn Sie den mitgelieferten Stratasys UV-Sensor (TOL-03005-S) verwenden, schließen Sie ihn an den Drucker an. Der Assistent misst und kalibriert die UV-Strahlung automatisch. Wenn Sie ein eigenständiges UV-Strahlungsmessgerät verwenden, müssen Sie die Ablesungen vom Gerät manuell in die entsprechenden Bildschirme...
  • Seite 176 4. Sorgen Sie dafür, dass die Bauplattform leer ist. Bestätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 6-78 Druckervorbereitung ➢ Wennn Sie eine Stratasys-UV-Sensorbox verwenden, die Sie an den Drucker anschließen (TOL-03005-S), fahren Sie mit "UV-Sensor an Drucker angeschlossen" auf der nächsten Seite fort.
  • Seite 177 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers UV-Sensor an Die folgenden Schritte gelten bei Verwendung der Stratasys UV-Sensorbox, Drucker ange- die Sie an den Drucker anschließen. Sie gelten nicht, wenn Sie ein externes schlossen UV-Strahlungsmessgerät verwenden. 1. Zum Synchronisieren des Assistenten und des UV-Sensors geben Sie die CF-Nummer vom Etikett auf der Rückseite der UV-Sensorbox ein und...
  • Seite 178 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 3. Öffnen Sie den Drucker und schließen Sie das UV-Sensorkabel an den Anschluss am Drucker an. Abbildung 6-81 UV-Sensoranschluss am Drucker 4. Positionieren Sie den UV-Sensor, wie im Assistentenbildschirm angezeigt. 5. Bestätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter).
  • Seite 179 Externes UV- Die folgenden Schritte gelten, wenn Sie ein eigenständiges UV-Messgerät Messgerät verwenden. Sie gelten nicht bei Verwendung der Stratasys UV-Sensorbox, die Sie an den Drucker anschließen. 1. Wenn der nächste Bildschirm erscheint, öffnen Sie den Drucker und setzen Sie den UV-Sensor in die Mitte der hinteren Kante der Plattform.
  • Seite 180 Assistentenbildschirm angezeigten Fortschritt. Abbildung 6-85 Fortschritt der UV-Messung Wenn Sie ein eigenständiges Strahlungsmessgerät verwenden (nicht die Stratasys UV-Sensorbox, die an den Drucker angeschlossen ist): Setzen Sie das Messgerät zurück und geben das Messergebnis ein, wenn Sie dazu aufgefordert werden. Abbildung 6-86 UV-Messung-Dialogfeld DOC-32020 Rev.
  • Seite 181 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Ist der gemessene Pegel nicht akzeptabel, kalibriert der Assistent die UV- Lampe, indem er die Stromzufuhr reguliert. Dann prüft er erneut. Nach Abschluss aller UV-Tests werden die Ergebnisse angezeigt und geben den Zustand der Lampen nach der Kalibrierung an (siehe Abbildung 6-87 unten).

  • Seite 182: Kalibrieren Der Wägezellen

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Kalibrieren der Wägezellen sind Sensoren für die Bestimmung des Gewichts der Wägezellen Materialkartuschen und des Abfallbehälters im Drucker. Zur Vermeidung von Materialvergeudung muss die Genauigkeit der Gewichtsbestimmung von Zeit zu Zeit überprüft werden. Es wird empfohlen, die Wägezellen einmal pro Monat zu kalibrieren.

  • Seite 183: Auswechseln Des Geruchsfilters

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-91 Gewichtsstabilisierung 5. Aktivieren Sie das Kontrollkästchen, und klicken Sie auf Next (Weiter). Falls Sie mehrere Wägezellen justieren möchten, erscheint nun das nächste Kalibrierungsbildschirm. Wiederholen Sie die Schritte 4 und 5, bis alle Wägezellen justiert sind.

  • Seite 184: Austauschen Der Uv-Lampen

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Austauschen Die UV-Lampen zum Aushärten der Modelle haben eine lange aber begrenzte der UV-Lam- Lebensdauer. Sie können ihre Stärke mit dem UV-Kalibrierungsassistenten überprüfen und anpassen (siehe "Testen und Kalibrieren der UV-Lampen" auf Seite 6-56). Zum Auswechseln einer UV-Lampe gehen Sie bitte folgendermaßen vor: 1.
  • Seite 185 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Wählen Sie die UV-Lampe(n) aus, die ausgetauscht werden muss (müssen), und klicken Sie auf Next (Weiter). Abbildung 6-95 Der Bildschirm UV-Lampenauswahl 5. Entfernen Sie den Stecker der UV-Lampe und den UV- Sicherungsverbinder. Abbildung 6-96 Trennen der UV-Lampe Hinweis: Trennen Sie keinesfalls die Kühllüfter von der Stromversorgung.
  • Seite 186 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 7. Ziehen Sie den Lampenreflektor aus dem Druckblock. Abbildung 6-98 Entfernen des UV-Lampenreflektors 8. Überprüfen Sie den neuen Lampenreflektor, und vergewissern Sie sich, dass der schwarze Streifen auf der Innenseite befestigt ist. Sollte dies nicht der Fall sein, bringen Sie einen auf der Reflektorseite gegenüber (nicht neben) dem Druckblock an.
  • Seite 187 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 10. Setzen Sie die neue UV-Lampe/Reflektoreinheit in das Gehäuse neben dem Druckblock ein. Abbildung 6-99 Druckblock mit UV-Lampenbaugruppe mit korrektem Einlegen des schwarzen Streifens 11. Bringen Sie die UV-Lampenabdeckung wieder an, indem Sie sie in den Schlitz auf der Gehäuseunterseite einschieben, und ziehen Sie die Befestigungsschraube auf der Oberseite fest.
  • Seite 188 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 12. Schließen Sie die Stromversorgung und die Sicherungsverbinder wieder Abbildung 6-101 Anschließen der UV-Lampe 13. Bestätigen Sie im Assistentenfenster, dass Sie die Lampe(n) ausgewechselt und den schwarzen Streifen befestigt haben, und klicken Sie auf Next (Weiter).
  • Seite 189 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Der Assistent schaltet die Lampen ein und prüft, ob ihre Stärke im für den Druckbetrieb erforderlichen Bereich liegt. Hinweis: Der jeweilige geprüfte Modus wird in der linken unteren Ecke der Drucker-Bedienoberfläche angezeigt. Abbildung 6-103 Status während der UV-Lampenprüfung 14.

  • Seite 190: Eingebaute Prüfungen

    Die Drucker-Anwendung bietet eine Reihe von Prüfungen für die regelmäßige Prüfungen Überprüfung von Hardware und Software sowie die Fehlerbehebung. Beim Öffnen der Eden260V-Anwendung können Sie automatische Prüfungen der Kommunikation und der Umgebungsbedingungen konfigurieren. Außerdem können Sie umfassende Prüfungen vor der Verarbeitung von Druckaufträgen, wie Systemüberprüfungen durchführen, um ein optimales Druckergebnis zu...
  • Seite 191 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Um den Bildschirm für die eingebauten Prüfungen zu öffnen, gehen Sie folgendermaßen vor: • Wählen Sie im Menü Options (Optionen) den Punkt Built-In Tests (Eingebaute Prüfungen) aus. • Drücken Sie Strg+Alt+B. Abbildung 6-105 Auswählen der eingebauten Prüfungen aus dem Menü Options (Optionen) DOC-32020 Rev.
  • Seite 192 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Im Fenster Built In Tests (Eingebaute Prüfungen) erscheinen die vorkonfigurierten Prüfungen nach Bauteilkategorien sortiert. In diesem Fenster können Sie die Prüfungen wählen und ausführen. Außerdem werden die Ergebnisse angezeigt. Abbildung 6-106 Fenster Built In Tests (Eingebaute Prüfungen) Bezeichnung der Prüfung Prüfliste In dieser Spalte werden alle Prüfungen und Kontrollkästchen für die Auswahl...
  • Seite 193 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Prüfungs-Auswahlbereich Im Auswahlbereich für die Prüfungen unten im Bildschirm können Sie die Prüfungen anhand ihrer Merkmale aktivieren oder deaktivieren: Alle Durch Klicken wählen Sie alle Prüfungen auf der Liste. Keine Durch Klicken deaktivieren Sie alle Prüfungen auf der Liste. Unbekannt Durch Anklicken wählen Sie alle noch nicht ausgeführten Prüfungen (Status=?).

  • Seite 194: Zurücksetzen (Reset)

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Prüfergebnisse Speichern und Anzeigen eines Berichts aller Prüfungen: ➢ Verwenden Sie die Befehlsschaltflächen Save (Speichern) und View (Anzeigen). Befehls- Klicken Sie auf die Befehlsschaltflächen rechts auf dem Bildschirm, um schaltflächen folgende Befehle auszulösen: Run (Ausführen) Klicken, um die ausgewählten Prüfungen auszuführen.
  • Seite 195 Prüfungen mit einer Beschreibung und Angabe einer möglichen und Fehlersuche Ursache für den nicht erfolgreichen Abschluss. Sollten Sie Hilfe benötigen, setzen Sie sich mit Ihrem zuständigen Stratasys-Kundendienst in Verbindung. Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss FIFO-Non-Interrupt/ •...
  • Seite 196 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss Anzahl der Impulsgeber- Prüft die Zuverlässigkeit des Falscher oder fehlerhafter Impulsgeber. Schritte Impulsgebers durch Vergleichen mehrerer Durchläufe entlang der X- Achse. Vakuumtest Prüft den Vakuumpegel im •...

  • Seite 197: Austauschen Des Abfallbehälters

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Austauschen Der Abfallbehälter enthält teilweise ausgehärtetes Polymermaterial, das im des Abfall- Betrieb und bei der Wartung des Druckers anfällt. Aus Gründen der behälters Sicherheit und des Umweltschutzes wird dieses Material in einem besonderen, auslaufsicheren Einwegbehälter aufbewahrt. Der Behälter fasst acht Kilogramm Abfallmaterial, ausreichend für mehrmonatigen Druckerbetrieb.
  • Seite 198 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers So bereiten Sie einen neuen Abfallbehälter vor: 1. Setzen Sie das Kartongehäuse zusammen, und stanzen Sie die gelochten Abschnitte aus. 2. Falten Sie einen neuen Abfallbeutel, so dass er in das Gehäuse passt, und setzen Sie die Schraubverbindung des Beutels in das Loch auf der Gehäuseoberseite ein.
  • Seite 199 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Schrauben Sie die Kappe der Abfallentleerungsleitung ab, und schrauben Sie sie auf den neuen Behälter. 5. Verschließen Sie den vollen Behälter mit der Abdeckung, die mit dem neuen Abfallbehälter mitgeliefert wurde. Hinweis: Die Abschlusskappe enthält im Innern einen Stopper, der das Auslaufen beim Zuschrauben der Kappe verhindert.

  • Seite 200: Reinigung Der Außenklappen

    Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers Reinigung der Die lackierten äußeren Plastikwände der Drucker weisen eine haltbare Außenklappen Oberfläche auf und bieten ausgezeichnete chemische Beständigkeit gegen normale Reinigungsmittel. Befolgen Sie bei der Reinigung dieser Druckerteile die folgenden Empfehlungen. Akzeptierbare Reinigungsmittel •...
  • Seite 201 Eden260VBedienerhandbuch 6 Bedienung und Wartung des Druckers 7. Falls erforderlich, wiederholen Sie den Vorgang, um alle verbleibenden Flecken zu entfernen, oder verwenden Sie sauberes Wasser, um die Oberfläche zu spülen. 8. Wenn die Oberfläche noch feucht ist, können Sie sie mit einem sauberen Mikrofasertuch trocknen, indem Sie sie vorsichtig in eine Richtung abwischen.

  • Seite 202: Handhabung Der Modelle

    Handhabung der Modelle Entfernen der Modelle nach dem Drucken Entfernen des Stützmaterials Entfernen von SUP705 Entfernen von SUP707 Nachdruckbehandlung Mit VeroClear hergestellte Modelle Anweisungen für die Photobleichung Lagerung der Modelle DOC-32020 Rev. E...

  • Seite 203: Entfernen Der Modelle Nach Dem Drucken

    Für spezielle Druckanwendungen, ziehen Sie die Dokumente auf dem Stratasys Support Center (vor allem unter PolyJet-Stützmaterialien) zu Rate, oder konsultieren Sie einen Stratasys 3D-Druckexperten. Es stehen zwei Arten von Stützmaterial zur Verfügung: • SUP705 (FullCure705), ein gelartiges Stützmaterial. • SUP707, ein wasserlösliches Stützmaterial, passend für einige Drucker.
  • Seite 204 Wasserdruck einem Hochdruck-Wasserstrahl. Ein geeignetes System ist die Objet entfernen WaterJet-Reinigungseinheit. Dieses Gerät wird von Stratasys vertrieben. Abbildung 7-1 Objet WaterJet-Reinigungseinheit Um ein Modell mit diesem System zu reinigen, stellen Sie es in die Kammer, und richten Sie das Modell und den Wasserstrahl mit den integrierten wasserdichten Eingriffärmeln aus.

  • Seite 205: Entfernen Von Sup707

    Eden260VBedienerhandbuch 7 Handhabung der Modelle SUP705 mit Tauchen Sie die Modelle in eine einprozentige Lösung aus Natronlauge, um Natronlauge ent- das Stützmaterial aus schwer zugänglichen Stellen zu entfernen und dem fernen Modell eine glatte, saubere Oberfläche zu geben. Wie lange Sie das Modell in die Lösung tauchen müssen, hängt von dessen Empfindlichkeit und der Menge des zu entfernenden Stützmaterials ab.
  • Seite 206 Eden260VBedienerhandbuch 7 Handhabung der Modelle Einweichen von Tauchen Sie die Modelle in eine einprozentige Natronlauge, um das Modellen in Stützmaterial aus schwer zu erreichenden Stellen zu entfernen und dem Natronlauge Modell eine glatte, saubere Oberfläche zu geben. Wie lange Sie das Modell in (empfohlen) die Lösung tauchen müssen, hängt von dessen Empfindlichkeit und der Menge des zu entfernenden Stützmaterials ab.

  • Seite 207: Nachdruckbehandlung

    Die Nachdruckbehandlung wird für Modelle empfohlen, die mit mehreren Spezialmaterialien gedruckt sind, oder für spezielle Anwendungen. Empfehlungen zum Behandeln und Veredeln von Modellen nach dem Drucken finden Sie im Stratasys Support Center. Modelle, die mit VeroClear (RGD810) hergestellt wurden, haben nach der Mit VeroClear Entnahme aus dem Drucker eine leicht gelbe Tönung.

  • Seite 208: Lagerung Der Modelle

    Polieren und lackieren Sie die Teile. ❒ Für Teile mit einer glänzenden Oberfläche fahren Sie mit der Behandlung 18-24 Stunden lang fort. In Stratasys-Laboren wurde innerhalb von sechs Stunden eine 70- prozentige Tönungsreduzierung erreicht. Nach 24 Stunden war die Tönung um ca. 90 % reduziert.

  • Seite 209: Zusätzliche Ressourcen

    Eden260VBedienerhandbuch Zusätzliche Ressourcen Stratasys ermutigt Sie, mehr über Ihren Drucker und seine Funktionen unter realen Bedingungen zu erfahren. Eine Fülle von Informationen stehen in unserem Online-Support Center und auf der GrabCAD Community-Plattform zur Verfügung. Stratasys Customer Sup- port Dies ist Ihr Portal zu Tausenden von Wissensressourcen, einschließlich Informationen zu Design, Anwendungen und Materialien.

  • Seite 210: Grabcad Community

    Fallstudien, Design für additive Fertigung, FAQs, Videos, Serviceangebot, Software-Download, Stratasys-Blog Das Portal Tutorials-Abschnitt der GrabCAD Community ist eine wertvolle GrabCAD Com- Quelle für von Stratasys gesponserte und benutzergenerierte 3D-Drucktipps. munity Sie können im Portal auch 3D-bezogene Fragen stellen und kostenlose CAD- Dateien herunterladen. DOC-32020 Rev. E...

Inhaltsverzeichnis
