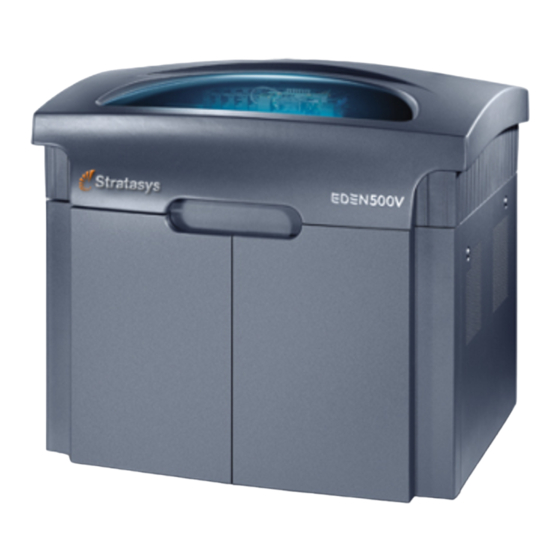

Stratasys Eden350V Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Stratasys Anleitungen
  4. 3D-Drucker
  5. Eden350V
  6. Benutzerhandbuch

Stratasys Eden350V Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Eden350V:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
Deutsch
Eden500V/350V
3D-Drucksystem

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stratasys Eden350V

Inhaltszusammenfassung für Stratasys Eden350V

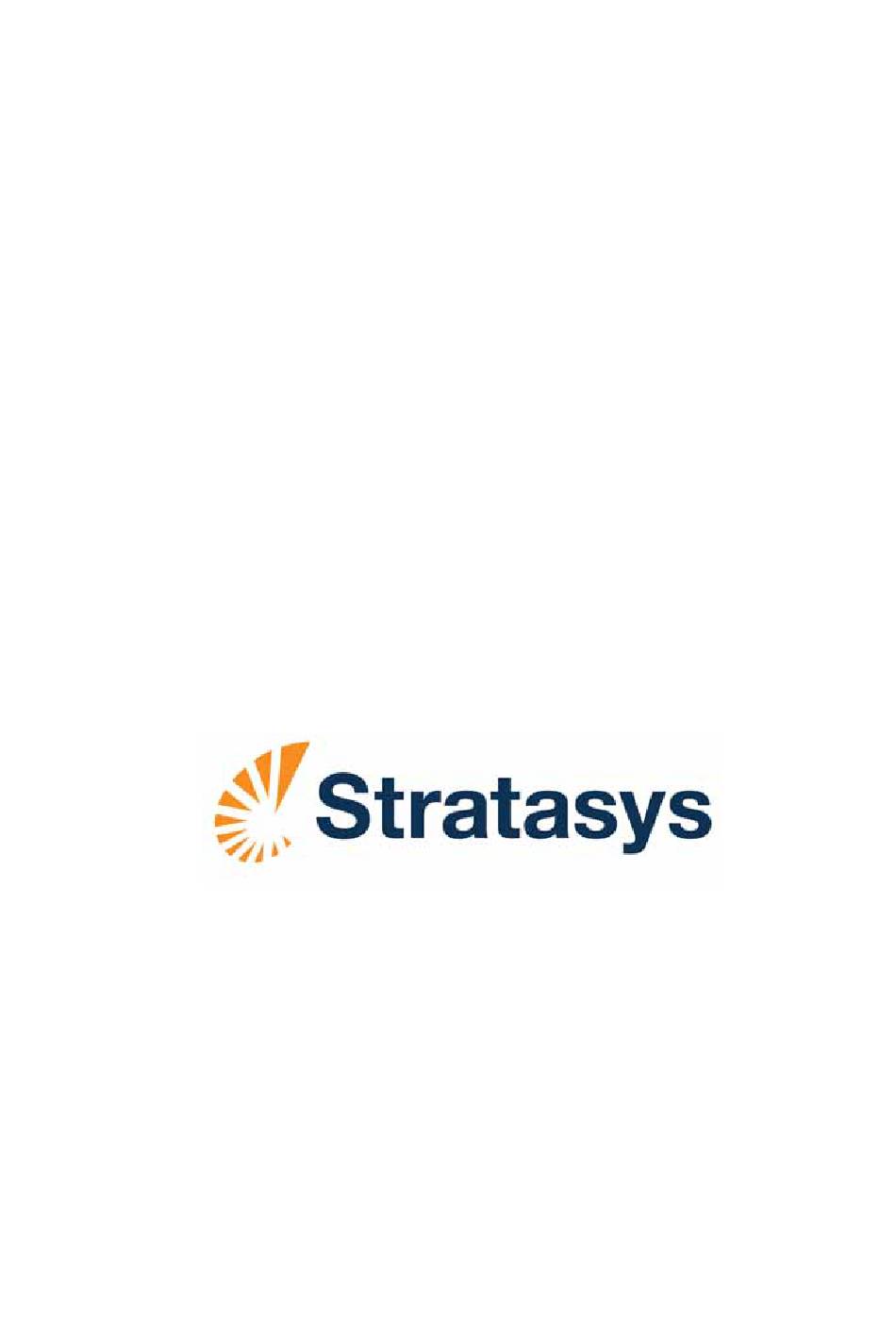

  • Seite 1 Benutzerhandbuch Deutsch Eden500V/350V 3D-Drucksystem...

  • Seite 3: Urheberrecht

    Eingetragene Warenzeichen der Objet Geometries Ltd.: Objet , FullCure Warenzeichen der Objet Geometries Ltd.: Eden, Eden500V, Eden350V, Eden350, Eden330, Eden260, Eden260V, Eden250, Connex, Connex500, Connex350, Objet30, Objet30 Pro, Objet24, Alaris, Alaris30, PolyJet, PolyJet Matrix, CADMatrix, PolyLog, Objet Studio, Job Manager, SHR, TangoBlack, TangoBlackPlus, TangoGray, TangoPlus, VeroBlue, VeroGray, VeroWhite, VeroWhitePlus, VeroBlack, Durus, DurusWhite, RoseClear, Clear, ObjetGreen, Digital Materials.
  • Seite 4 Software, Informationen bzw. Dienstleistungen ergebende Substitutionsgüter und dienstleistungen; (iii) den unbefugten Zugang bzw. die Änderung Ihrer Produkte, Software oder Daten; (iv) Behauptungen oder Handlungsweisen Dritter; (v) sonstige das Produkt, die Software oder Dienstleistungen betreffende Angelegenheiten. Der in diesem Handbuch enthaltene Text und die Abbildungen dienen nur als Referenz. Die ihnen zugrunde liegenden technischen Daten können Änderungen unterliegen.

  • Seite 5: Inhaltsverzeichnis

    Inhalt 1 Informationen über dieses Benutzerhandbuch Verwendung dieses Benutzerhandbuchs..................1–2 Weitere Informationen ........................1–2 In diesem Benutzerhandbuch benutzte Begriffe ................1–3 2 Sicherheit Sicherheitsvorschriften........................2–2 Symbole und Warnhinweise ......................2–3 Sicherheitsrichtlinien......................... 2–4 Druckerinstallation ..........................2–4 Druckerbetrieb............................. 2–4 UV Strahlung............................2–4 Druckerwartung..........................
  • Seite 6 Eden500V/350V Modelle für die Herstellung vorbereiten..................5–8 OBJDF Dateien: Übersicht........................5–8 Modelldateien ............................5–8 Anordnen von Objekten auf der Bauplattform................5–9 Öffnen von Objet Plattformdateien ....................5–12 Schnellzugriff Modellbefehle ......................5–14 Objekte kopieren und einfügen....................... 5–15 Objekte auswählen ..........................5–16 Oberflächenausführung........................
  • Seite 7 Benutzerhandbuch Druckjobs überwachen und verwalten ..................5–61 Die Bildschirmseite „Job Manager“ ....................5–61 Druckeranschluss einrichten ......................5–64 Offlinemodus............................. 5–65 Remote Druckeranschluss einrichten (Client Modus) ..........................5–66 Job Manager Befehle ........................5–67 Bedienerwarnungen konfigurieren ............................. 5–70 Plattform drucken ..........................5–71 Zusätzliche Serverfunktionen ......................5–71 6 Bedienung und Wartung des Eden500V/350V 3D Druckers Starten des Druckers .........................

  • Seite 9: Informationen Über Dieses Benutzerhandbuch

    Informationen über dieses Benutzerhandbuch Verwendung dieses Benutzerhandbuchs ........2 Weitere Informationen................ 2 In diesem Benutzerhandbuch benutzte Begriffe ......3 1–1 DOC-00510 Rev. G...

  • Seite 10: Verwendung Dieses Benutzerhandbuchs

    Informationen über dieses Benutzerhandbuch Verwendung dieses Benutzerhandbuchs Dieses Benutzerhandbuch enthält Anweisungen für die Installation, den Betrieb und die Wartung von Eden 3D Drucksystemen. Es erläutert die Nutzung der Funktionen und stellt praktische Beispiele zum Arbeiten mit dem System zur Verfügung. Text und Werte in dieser Anleitung basieren auf dem Eden500V 3D Drucker, der Software Version 50.3 und der Objet Studio Softwareversion 9.1.

  • Seite 11: In Diesem Benutzerhandbuch Benutzte Begriffe

    Eden500V/350V Benutzerhandbuch In diesem Benutzerhandbuch benutzte Begriffe Bauplattform Bei Objet Studio: Die auf dem Bildschirm erscheinende Bedienoberfläche, die die Bauplattform des Druckers darstellt. Beim Drucker: Der Untergrund auf dem die Modelle produziert werden. Reinigungsflüssigkeit Reinigungsmittel zum Spülen der Modellmaterial Leitungen und des Druckblockes, zum vollständigen Entfernen von Modellmaterial aus dem System vor dem Laden eines anderen Materials in den Drucker.
  • Seite 12 Informationen über dieses Benutzerhandbuch Harz Die Grundsubstanz, aus der die zur Verwendung in Eden Druckern bestimmten Photopolymer Druckmaterialien bestehen. Bei den Bildschirmen der Objet Studiosoftware und der Druckeranwendungen bezeichnet der Begriff „Harz“ die Kartuschen mit Modell und Stützmaterial. Von der Objet Software verwendeter File type (Dateityp). (Diese Dateien sind Bitmaps mit einzelnen Schichten des Objekts.

  • Seite 13: Sicherheit

    Sicherheit Sicherheitsvorschriften ............... 2 Symbole und Warnhinweise.............. 3 Sicherheitsrichtlinien ................4 Druckerinstallation ................4 Druckerbetrieb..................4 UV Strahlung ..................4 Druckerwartung ..................4 Modell und Stützmaterial..............5 Erste Hilfe bei der Arbeit mit Druckmaterialien ......6 Abfallentsorgung................. 7 2–1 DOC-00510 Rev. G...

  • Seite 14: Sicherheitsvorschriften

    Sicherheit Sicherheitsvorschriften Eden 3D Drucker erfüllen die CE und FCC Vorschriften. Sie sind mit folgenden Sicherheitseinrichtungen ausgestattet: Deckel Die Spannungsversorgung der UV Lampe und die Sicherheitsschalter Bewegungsmotoren schalten sich beim Öffnen des Deckels aus. WARNHINWEIS: Setzen Sie den Sicherheitsschalter nicht außer Betrieb. Dies kann zu schweren Personenschäden führen.

  • Seite 15: Symbole Und Warnhinweise

    Eden500V/350V Benutzerhandbuch Symbole und Warnhinweise In der folgenden Tabelle ist die Bedeutung der auf der Außenseite bzw. innen in Eden Druckern angebrachten Warnschilder erklärt. Warnsymbol Bedeutung Lage Bemerkungen (Allgemeine) Auf dem Lesen Sie die Gefahr Typenschild auf der Anweisungen in Rückseite des diesem Dokument, Druckers.

  • Seite 16: Sicherheitsrichtlinien

    Sicherheit Sicherheitsrichtlinien Die folgenden allgemeinen Richtlinien sowie die in dieser Anleitung enthaltenen Anweisungen gewährleisten die Sicherheit des Bedieners beim Betrieb und der Wartung des Eden Systems. Wenn das System nicht vorschriftsmäßig verwendet wird, ist die Sicherheit des Bedieners gefährdet. ¾ Die Installation und der Abbau des Druckers sollten nur durch Drucker- installation qualifizierte Kundendienstmitarbeiter erfolgen.

  • Seite 17: Modell Und Stützmaterial

    Eden500V/350V Benutzerhandbuch Modell- und Modell und Stützmaterialien bestehen aus chemischen Substanzen. Stützmaterial Obwohl beim direkten Hantieren mit diesen Materialien entsprechende Vorkehrungen getroffen werden müssen, sind sämtliche im Eden System zum Einsatz gelangenden Modell und Stützmaterialien in versiegelten Kartuschen abgefüllt. Die Bediener des Druckers sind daher normalerweise niemals direkt gefährlichen Materialien ausgesetzt.

  • Seite 18: Erste Hilfe Bei Der Arbeit Mit Druckmaterialien

    Sicherheit Erste Hilfe bei der Arbeit mit Druckmaterialien Versuchen Sie, den Kontakt mit nicht ausgehärteten Harzen grundsätzlich zu vermeiden. Falls Haut oder Augen mit dem Harz in Kontakt gelangen, waschen Sie den betroffenen Bereich sofort gründlich mit Wasser, und halten Sie sich an die folgenden Erste Hilfe Anweisungen. Kontakt mit Bei Hautkontakt mit nicht ausgehärtetem Druckmaterial waschen Sie die der Haut...

  • Seite 19: Abfallentsorgung

    Eden500V/350V Benutzerhandbuch Abfallentsorgung Vollständig ausgehärtete Druckmodelle können im normalen Büromüll entsorgt werden. Bei der Handhabung zur Entsorgung von Druckerabfällen ist jedoch besondere Vorsicht geboten. ¾ Tragen Sie beim Entfernen des Abfallbehälters aus dem Eden Drucker Schutzhandschuhe aus Neopren oder Nitril. ¾...

  • Seite 21: Einführung In Das Eden 3D Drucksystem

    Einführung in das Eden 3D-Drucksystem Arbeitsanordnungen................2 Quelldateien..................3 STL Dateien.................... 4 SLC Dateien ................... 4 Druckmaterial ..................4 Lagerung ....................5 Haltbarkeit ..................... 5 Lichteinwirkung ..................5 Sicherheitserwägungen ................ 5 Entsorgung..................... 6 Arbeitsumgebung................6 Anforderungen an den Arbeitsplatz ..........7 Vorbereitung von Dateien zum Arbeiten mit Objet 3D Drucksystemen................

  • Seite 22: Arbeitsanordnungen

    Einführung in das Eden 3D-Drucksystem Abbildung 3-1: Der Eden500 3D-Drucker Arbeitsanordnungen Das Eden 3D Drucksystem kann als Einzelstationssystem oder Mehrfachstationssystem eingerichtet werden. Beim Anschluss an ein lokales Computernetzwerk kann das System mehrere Benutzer bedienen. In einer derartigen Anordnung erstellt jede Benutzer Workstation die Dateien für die Herstellung mit der Software Objet Studio.

  • Seite 23: Quelldateien

    Eden500V/350V Benutzerhandbuch Client- Workstations Eden-Server KVM-Switch Druck- Workstation Eden-Drucker Abbildung 3-2: Netzwerkkonfiguration mit mehreren Clients Sie wählen beim Installieren der Objet Software, ob diese als Client Station oder als Master Station (Server oder autonome Station) installiert werden soll. Die Objet Software ordnet die empfangenen Jobs nach Priorität, Modellmaterialtyp und anderen Faktoren.

  • Seite 24: Druckmaterial

    Einführung in das Eden 3D-Drucksystem STL-Dateien STL ist die Abkürzung für Standard Triangulation Language. Diese Sprache betrachtet jedes Objekt als eine Ansammlung von Oberflächen und beschreibt jede Oberfläche des Objekts als eine Ansammlung von Dreiecken. Zum Beispiel kann ein Viereck mit zwei Dreiecke beschrieben werden, ein Würfel (sechs Vierecke) mit 12 Dreiecke.

  • Seite 25: Lagerung

    Eden500V/350V Benutzerhandbuch Lagerung Das Material zum Drucken von Modellen mit Eden Druckern wird aus Harzen hergestellt, die aus reaktiven Monomeren und Oligomeren bestehen. Obwohl Druckmaterial in versiegelten, UV beständigen Kartuschen ausgeliefert wird, muss bei ihrer Lagerung und Handhabung vorsichtig vorgegangen werden. Halten Sie sich an die folgenden Richtlinien, um die Bediener und die Umwelt zu schützen, und um beste Resultate zu erzielen.

  • Seite 26: Entsorgung

    Einführung in das Eden 3D-Drucksystem Entsorgung Entsorgen Sie die Kartuschen mit Objet Modell und Stützmaterial in Übereinstimmung mit den entsprechenden Gesetzen und Vorschriften. Falls erforderlich, können die Kartuschen für die Wiederverwertung zerlegt werden. Arbeitsumgebung Extreme Hitze und Feuchtigkeit können den Betrieb des Eden 3D Druckers beeinträchtigen.

  • Seite 27: Anforderungen An Den Arbeitsplatz

    Eden500V/350V Benutzerhandbuch Anforderungen an den Arbeitsplatz Die Mindestanforderungen an Computerbaugruppen für den Einsatz mit Objet 3 D Druckersoftware entnehmen Sie bitte der folgenden Tabelle. Server/ Client-Workstation autonome Station Prozessor Pentium 4, 3,0 GHz, mind. 512 KB Cache Speicher Betriebssystem* Windows XP Professional Grafikkarte Unterstützt Open GL, mit 512 MB Arbeitsspeicher...

  • Seite 28: Vorbereitung Von Dateien Zum Arbeiten Mit Objet 3D Drucksystemen

    Einführung in das Eden 3D-Drucksystem Vorbereitung von Dateien zum Arbeiten mit Objet 3D-Drucksystemen Vor der Verwendung von Dateien mit Eden 3D Drucksystemen müssen Sie diese in Ihrem CAD Programm entweder in STL Dateien oder SLC- Dateien konvertieren. (Eine Beschreibung dieser Dateiformate finden Sie unter „Quelldateien“...

  • Seite 29: Objet Studio Software

    Eden500V/350V Benutzerhandbuch Objet Studio-Software Die Objet Software für das Eden 3D Drucksystem besteht aus zwei Hauptbildschirmen: • Tray Settings (Plattformeinstellungen)/Model Settings (Modelleinstellungen) • Job Manager Tray Settings (Plattformeinstellungen)/Model Settings (Modelleinstellungen) In den Bildschirmen Tray Settings (Plattformeinstellungen) und Model Settings (Modelleinstellungen) bereiten Sie Quelldateien für die Produktion in Eden 3D Druckern vor.

  • Seite 31: Installieren Der Objet Software

    Installieren der Objet-Software Anleitung zum Installieren der Software für das Eden 3D Drucksystem................ 2 4–1 DOC-00510 Rev. G...

  • Seite 32: Anleitung Zum Installieren Der Software Für Das Eden 3D Drucksystem

    Installieren der Objet-Software Anleitung zum Installieren der Software für das Eden 3D-Drucksystem Der Einrichtungs Assistent von Objet Studio führt Sie durch die Installation der Objet Software. Während der Installation müssen Sie wählen, ob Sie die Server („Host “), oder die Client Applikation installieren möchten.
  • Seite 33 Eden500V/350V Benutzerhandbuch Wählen Sie (Objet Studio für Client Objet Studio for client workstations Workstations), wenn Sie Objet Studio auf einer „Client“ Workstation installieren das ist ein Remotecomputer, der Druckjobs vorbereitet und sie an einen Servercomputer schickt. Abbildung 4-2: Konfigurationsauswahl für Objet Studio 6.
  • Seite 34 Installieren der Objet-Software 8. Wählen Sie im Bildschirm Select Printer Type (Druckertyp auswählen) den Objet 3D Drucker aus, der zur Herstellung von Modellen verwendet wird. Um fortzufahren, klicken Sie auf (Weiter). Next Abbildung 4-4: Druckerauswahl Die Installation wird gestartet und auf einer Leiste wird der Fortschritt der Installation angezeigt.
  • Seite 35 Eden500V/350V Benutzerhandbuch Wenn die Objet Studio Programminstallation beendet ist, erscheint der Abschlussbildschirm. Abbildung 4-6: Bildschirm für abgeschlossene Installation Hinweis: Bevor Sie den Computer neu starten, nehmen Sie die CD aus dem Laufwerk. Wenn das (die) zugehörige(n) Symbol(e) auf dem Computer Desktop erscheint, ist die Installation abgeschlossen: •...

  • Seite 37: Arbeiten Mit Objet Studio

    Arbeiten mit Objet Studio Objet Studio Schnittstelle..............3 Menübandbefehle ................. 4 Objet Studio Befehlsmenü ..............7 Modellbaumstrukturfenster ..............7 Modelle für die Herstellung vorbereiten ......... 8 OBJDF Dateien: Übersicht ..............8 Modelldateien..................8 Anordnen von Objekten auf der Bauplattform ........ 9 Öffnen von Objet Plattformdateien..........
  • Seite 38 Fertiggestellte Plattformen verarbeiten.......... 38 Validieren der Plattform..............38 Einstellung Hohe Qualität/Geschwindigkeit ........39 Herstellung berechnen ............... 39 Digitale Objet Dateien per E Mail versenden ......... 40 Plattformdatei drucken ..............40 Zusätzliche Funktionen bei Objet Studio anwenden ....42 Objekte teilen ..................42 Auswahl der Stärke des Stützmaterials ...........

  • Seite 39: Objet Studio Schnittstelle

    Eden500V/350V Benutzerhandbuch Objet Studio-Schnittstelle Nach der Installation von Objet Studio erscheint ein Startsymbol dem Windows Desktop. Öffnen Sie die Anwendung, indem Sie auf dieses Symbol doppelklicken oder indem Sie Objet Studio im Menü Start auswählen. Objet Studio wird geöffnet und zeigt eine leere Bauplattform. Hilfe Objet Studio- Befehlsmenü...

  • Seite 40: Menübandbefehle

    Arbeiten mit Objet Studio Das Menüband, die verwendeten Farben, sowie weitere Bedienoberflächenmerkmale können angepasst werden. Wie das Aussehen der Bedienoberfläche geändert wird, wird in „Anpassen von Objet Studio“ auf Seite 5 48 erklärt. Anweisungen zur Verwendung der Befehle für die Vorbereitung von Modellen für die Herstellung und für das Versenden von Druckjobs an den Drucker werden später in diesem Kapitel beschrieben.
  • Seite 41 Eden500V/350V Benutzerhandbuch Gruppe Zweck Wann Menü- Menü- aktiviert band Tray band Settings Model (Plattform- Settings einstellun- (Modell- gen) einstel- lungen) Ändern der Modelle Perspektive des befinden sich aktiven Fensters. auf der Bauplattform. • Zuordnen von Bauplattform Modellmaterial. ist leer. • Modelle sind nicht ausgewählt.
  • Seite 42 Arbeiten mit Objet Studio Gruppe Zweck Wann Menü- Menü- aktiviert band Tray band Settings Model (Plattform- Settings einstellun- (Modell- gen) einstel- lungen) Modelle Ein Modell ist ausschneiden, ausgewählt. kopieren, einfügen und löschen. Modelle Ein Modell ist verschieben, rotieren ausgewählt. und anpassen. Oberflächenausfüh Ein Modell ist rung des Modells...

  • Seite 43: Objet Studio Befehlsmenü

    Eden500V/350V Benutzerhandbuch Objet Studio- Klicken Sie auf das Symbol Objet (in der oberen linken Ecke), um das Befehlsmenü Objet Studio Befehlsmenü zu öffnen. In diesem Menü werden grundlegende Anwendungsbefehle und Optionen angezeigt. Abbildung 5-4: Objet Studio-Befehlsmenü Mit der Schaltfläche Options (Optionen) wird ein Dialogfeld zur Anpassung von Objet Studio geöffnet.

  • Seite 44: Modelle Für Die Herstellung Vorbereiten

    Arbeiten mit Objet Studio Modelle für die Herstellung vorbereiten Für die Modellvorbereitung sind folgende grundlegende Schritte erforderlich: 1. Objekte auf der Bauplattform platzieren. 2. Falls erforderlich, ändern Sie die Ausrichtung und die Position des Objekts. 3. Wählen Sie das Material und die Oberflächenausführung des Modells aus.

  • Seite 45: Anordnen Von Objekten Auf Der Bauplattform

    Eden500V/350V Benutzerhandbuch Anordnen von So stellen Sie ein Objekt mittels STL-, SLC- oder OBJDF-Dateien auf Objekten auf die Bauplattform: 1. Öffnen Sie das Dialogfeld Insert (Einfügen)— Bauplattform • Wählen Sie im Menü Object (Objekt) (Einfügen). Insert oder • Klicken Sie auf dem Menüband Tray Settings (Plattformeinstellungen) auf oder •...
  • Seite 46 Arbeiten mit Objet Studio entweder viel zu groß oder viel zu klein. Zum Ändern der Maßeinheiten von Objekten, die sich bereits auf der Plattform befinden, siehe „Maßeinheiten“ auf Seite 5 24. • (Anzahl Kopien): Wählen Sie, wie viele Kopien Number of copies dieses Objekts Sie auf die Bauplattform setzen möchten.
  • Seite 47 Eden500V/350V Benutzerhandbuch Wenn das Objekt eine bestimmte Größe überschreitet, wird möglicherweise das Dialogfeld Loading Placed Elements (Platzierte Elemente laden) angezeigt. Abbildung 5-9: Platzierte Elemente laden-Dialogfeld Das Öffnen von großen Daten kann beschleunigt werden, indem Sie die Einstellungen für Large files (Große Dateien) ändern - siehe „Laden großer Dateien“...

  • Seite 48: Öffnen Von Objet Plattformdateien

    Arbeiten mit Objet Studio Öffnen von Sie können Plattformen öffnen, die als objtf Dateien gespeichert wurden, Objet- z. B. eine Plattform, die sie während der Druckvorbereitung gespeichert Plattform- hatten und die Sie nun weiter vorbereiten möchten. dateien So öffnen Sie ein Objekt, das als Objet-Plattformdatei (OBJTF) auf der Bauplattform gespeichert wurde: 1.
  • Seite 49 Eden500V/350V Benutzerhandbuch So richten Sie die Ladereihenfolge ein. 1. Wählen Sie im Menü Tools den Punkt (Optionen) aus. Options oder Wählen Sie im Objet Studio Befehlsmenü die Menüoption Options (Optionen). 2. Zeigen Sie im Dialogfeld Options (Optionen) die Registerkarte Settings (Einstellungen) an.

  • Seite 50: Schnellzugriff Modellbefehle

    Arbeiten mit Objet Studio Schnellzugriff- Sie können allgemeine Befehle zum Arbeiten mit Objekten auf der Modellbefehle Bauplattform mit der praktischen Modellsymbolleiste und den Kontextmenüs verwenden. Modellsymbolleiste Wählen Sie ein Objekt auf der Plattform aus, um die Modellsymbolleiste zu laden, die Symbole zum Ausführen allgemeiner Aufgaben enthält. Abbildung 5-13: Modellsymbolleiste Die nachstehende Tabelle beschreibt die Symbole der Modellsymbolleiste.

  • Seite 51: Objekte Kopieren Und Einfügen

    Eden500V/350V Benutzerhandbuch Objekte Zum Duplizieren von Objekten auf der Bauplattform können Sie natürlich kopieren und ein und dasselbe Objekt mehrmals aus seiner Datei einfügen. Eleganter einfügen geht es jedoch, wenn Sie das Objekt kopieren und einfügen. Sie können die Objekte aus der Bauplattform oder dem Modellbaum kopieren. Die kopierten Objekte verbleiben im Windows Zwischenspeicher, bis Sie sie auf der Bauplattform einfügen.

  • Seite 52: Objekte Auswählen

    Arbeiten mit Objet Studio Objekte Um ein Objekt auf der Bauplattform zu ändern, oder um ihm Merkmale auswählen zuzuordnen (Baustil), müssen Sie das Objekt zunächst auswählen. Sie können ein Objekt auswählen, indem Sie darauf klicken, entweder auf der Plattform oder im Modellbaum. Sein Bild auf der Bauplattform ändert die Farbe (in der Standardeinstellung zu hellblau), und sein Name wird im Modellbaum der Plattform hervorgehoben.

  • Seite 53: Positionieren Von Objekten Auf Der Bauplattform

    Eden500V/350V Benutzerhandbuch Positionieren von Objekten auf der Bauplattform Zum effizienten Herstellen von Modellen mit der erforderlichen Oberflächenbearbeitung ist die Positionierung der Objekte auf der Bauplattform entscheidend. Objet Studio unterstützt die automatische Positionierung von Objekten. Sie sollten jedoch anhand der Erwägungen in „Ausrichten der Modelle“...

  • Seite 54: Automatisch Anordnen

    Arbeiten mit Objet Studio Automatisch Nachdem Sie mehrere Objekte auf der Bauplattform platziert haben, anordnen können Sie Objet Studio die Anordnung auf der Plattform zum Drucken überlassen. Damit wird sichergestellt, dass die Objekte korrekt positioniert sind und dass sie in kürzester Zeit und mit einem Mindestaufwand an Material gedruckt werden.

  • Seite 55: Manuelle Positionierung

    Eden500V/350V Benutzerhandbuch • Um beste Ergebnisse zu erhalten, ordnen Sie die Plattform mit der Option Automatic placement (Automatisch anordnen), auf dem Menüband Plattformeinstellung an, auch wenn Sie die Objekte mit der Option Orient automatically (Automatisch ausrichten) eingefügt haben. • Die physikalischen Merkmale jedes Modellmaterials, das Sie verwenden, kann Auswirkungen auf die Positionierung der Objekte auf der Bauplattform haben.

  • Seite 56: Positionieren Von Objekten Auf Der Bauplattform

    Arbeiten mit Objet Studio auf der linken Seite der Plattform positioniert werden, brauchen die Druckköpfe das Modell nur bis zum Drucken dieser Abschnitte abzutasten, nachdem die niedrigeren Teile bereits fertig gestellt wurden. Deshalb sollten Sie die höhere Seite des Modells möglichst auf der linken Seite anordnen.
  • Seite 57 Eden500V/350V Benutzerhandbuch So können Sie sich vergewissern, dass Objekte immer direkt auf der Plattform positioniert wurden: 1. Wählen Sie im Menü Tools (Optionen) aus, und gehen Sie auf Options die Registerkarte Settings (Einstellungen). Abbildung 5-19: Dialogfeld Options (Optionen) und Registerkarte Settings (Einstellungen) 2.

  • Seite 58: Gültige Objektplatzierung

    Arbeiten mit Objet Studio Gültige Sie können sicherstellen, dass Modelle beim Positionieren auf der Objekt- Bauplattform nicht überlappen und dass sie nicht über die Plattform platzierung hinausragen. So stellen Sie eine gültige Objektplatzierung sicher: 1. Wählen Sie im Menü Tools (Bedingungen Constraints Settings einstellen).

  • Seite 59: Objekte Mit Raster Positionieren

    Eden500V/350V Benutzerhandbuch Objekte mit Die Anzeige eines Rasters über der Abbildung der Bauplattform kann beim Raster Positionieren von Objekten hilfreich sein. Sie können diese Funktion positionieren nutzen, indem Sie folgende Menüoptionen auswählen. Menüoption Ergebnis Tools > Grid Zeigt ein Raster auf der Bauplattform an. Tools >...

  • Seite 60: Maßeinheiten

    Arbeiten mit Objet Studio Maßeinheiten 3D Dateien enthalten die Proportionen des Objekts, aber nicht seine Maßeinheiten. Stellen Sie deshalb sicher, dass Sie entweder Millimeter oder Inch auswählen, wenn Sie ein Objekt einfügen. Andernfalls ist das Objekt auf der Bauplattform entweder viel zu groß oder viel zu klein. So richten Sie beim Einfügen eines Objekts die Maßeinheiten ein: ¾...

  • Seite 61: Modellabmessungen Einrichten

    Eden500V/350V Benutzerhandbuch 2. Ändern Sie im Dialogfeld Model Units (Modelleinheiten) die Einstellung, und klicken Sie dann auf Modell- Sie können die Objektabmessungen ändern, indem Sie die Werte in der abmessungen Gruppe Dimensions (Abmessungen) auf dem Menüband Model Settings einrichten (Modelleinstellungen) ändern. Abbildung 5-25: Dimensions (Abmessungen) auf dem Menüband Model Settings (Modelleinstellungen) Hinweis: Sie können die Höhe der Objekte auf der Bauplattform nur...
  • Seite 62 Arbeiten mit Objet Studio 3. Wenn Sie auf eine Ecke des Rahmens klicken, ändert sich der Mauszeiger, um anzuzeigen, dass das Objekt rotiert werden kann. Abbildung 5-27: Ein Objekt manuell drehen 4. Ändern Sie das Objekt mit den Pfeiltasten oder mit der Maus. Verwenden des Sie können genaue Änderungen an einem Objekt vornehmen, wenn Sie Dialogfeldes...

  • Seite 63: Ausrichtung Eines Objekts Ändern

    Eden500V/350V Benutzerhandbuch So setzen Sie alle Werte im Dialogfeld zurück: ¾ Klicken Sie auf (Zurücksetzen). Reset Hinweis: Das Objekt wird nicht geändert. Alle vorher ausgeführten Änderungen bleiben erhalten. So setzen Sie alle Änderungen, die mit dem Dialogfeld Transform (Transformieren) durchgeführt wurden, wieder zurück: ¾...

  • Seite 64: Modellausrichtung Fixieren

    Arbeiten mit Objet Studio 3. Klicken Sie auf der Ausrichtungssymbolleiste auf das entsprechende Symbol zum Ändern der Ausrichtung. oder Wählen Sie im Menü Tools die Option Select plane (Ebenenausrichtung) und wählen Sie eine Ausrichtungsoption. Abbildung 5-30: Tools-Menü, Ebenenausrichtungsoptionen So brechen Sie die Ebenenauswahl nach der Neuausrichtung von Objekten auf der Bauplattform ab: ¾...

  • Seite 65: Anzeigeoptionen

    Eden500V/350V Benutzerhandbuch Anzeigeoptionen Objekte Im Menü View (Ansicht) können Sie die Art und Weise ändern, in der anzeigen Objekte angezeigt werden. In der Standardmethode werden die Modelle auf der Bauplattform als massive („schattierte“) Objekte angezeigt. Abbildung 5-31: Baugruppen- und Modellanzeige in schattierter View (Ansicht) Die übrigen Anzeigeoptionen sind Wire frame (Drahtmodell) und Points (Punkte).
  • Seite 66 Arbeiten mit Objet Studio So zeigen Sie Objekte in Kastenform mit den maximalen Abmessungen anstatt ihrer Form an: ¾ Wählen Sie im Menü View (Ansicht) die Menüoption Display bounding (Zeichenbox anzeigen). Abbildung 5-33: Mit Zeichenbox angezeigtes Modell So zeigen Sie den Bereich um Objekte herum an, der für das Stützmaterial (zum Erstellen einer matten Oberfläche) benötigt wird: ¾...

  • Seite 67: Bildschirmlayout

    Eden500V/350V Benutzerhandbuch So zeigen Sie die maximale Bauhöhe an: ¾ Wählen Sie im Menü View (Ansicht) die Menüoption Plattform-3D-Box anzeigen Abbildung 5-35: Plattform-3D-Box So zeigen Sie Objekte ohne die Bauplattform an: ¾ Entfernen Sie im Menü View (Ansicht) die Menüoption Show platform (Plattform anzeigen).

  • Seite 68: Plattformperspektive

    Arbeiten mit Objet Studio Abbildung 5-37: Bildschirmlayout mit Einzelansicht Abbildung 5-38: Anzeigelayout mit 4 Ansicht Plattform- Die Standardperspektive der Bauplattform ist „isometrisch“. Sie können perspektive die Perspektive des aktiven Fensters mit einer von zehn Optionen ändern. So ändern Sie die Perspektive der Bauplattform im aktiven Fenster: 1.
  • Seite 69 Eden500V/350V Benutzerhandbuch Um die Plattform und die Modelle aus unterschiedlichen Richtungen Plattform- positionierung anzusehen, können sie die Plattform verschieben und ihre Anzeigewinkel verändern. So verschieben Sie die Plattform im Objet Studio-Bildschirm. ¾ Drücken Sie das Mausrad während Sie die Maus bewegen. Abbildung 5-40: Plattform nach dem Verschieben in der Objet Studio-Anzeige So drehen Sie die Plattform manuell: ¾...

  • Seite 70: Objektfarben Einrichten

    Arbeiten mit Objet Studio Objektfarben Die Farben der Objekte auf der Bauplattform können angeben, wie sie einrichten gedruckt werden. Mit Objet Studio können Sie die Farbanzeige auswählen, damit Sie das Material, und die Oberfläche von Objekten einfach erkennen können. So wählen Sie aus, welche Farben angezeigt werden: ¾...

  • Seite 71: Große Datei Ändern

    Eden500V/350V Benutzerhandbuch Große Datei Wenn Sie mit einem detaillierten Modell arbeiten müssen, das aus einer ändern Vielzahl von Polygonen besteht, können Sie die Anzeige und Änderung in Objet Studio beschleunigen, indem Sie die Anzahl der Polygone auf dem Bildschirm verringern. Dadurch wird zwar möglicherweise die Auflösung auf dem Bildschirm verringert, aber dies hat keine Auswirkungen auf das gedruckte Modell.
  • Seite 72 Arbeiten mit Objet Studio 2. Zeigen Sie im Dialogfeld Options (Optionen) die Registerkarte Display (Anzeige) an. Abbildung 5-46: Options (Optionen)-Dialogfeld und Registerkarte Settings (Einstellungen) 3. Wählen Sie (Polygonverringerung Enable Polygon Reduction aktivieren). 4. Wählen Sie Polygon verringern Polygon Reduction (Percents) ( (Prozent)).

  • Seite 73: Zoomoptionen

    Eden500V/350V Benutzerhandbuch Das Anzeigeformat hat Auswirkungen darauf, wie schnell Objekte Anzeigeoptionen für Objekte angezeigt werden. Wenn Sie beispielsweise (Zeichenbox) Bounding Box auswählen, werden Objekte schneller angezeigt als wenn Sie Entire Object (Ganzes Objekt) auswählen. Sie können Anzeigeformate für Objekte auswählen, wenn sie stationär sind (static view (Statische Ansicht)) und wenn Sie verschoben werden (changing view (Änderungsansicht)).

  • Seite 74: Fertiggestellte Plattformen Verarbeiten

    Arbeiten mit Objet Studio Fertiggestellte Plattformen verarbeiten Nachdem Sie alle Objekte ordnungsgemäß auf der Bauplattform platziert haben, speichern Sie die Plattform als objtf Datei, die zur Herstellung zum 3D Drucker übertragen wird. Bevor Sie die Plattform speichern, können Sie prüfen, ob bei der Herstellung keine Probleme auftreten. Sie können auch berechnen, wie viel Material bei der Produktion verbraucht wird und wie lange die Produktion dauert.

  • Seite 75: Einstellung Hohe Qualität/Geschwindigkeit

    Eden500V/350V Benutzerhandbuch Einstellung Beim Herstellen von Modellen auf den Druckern Eden500V und Eden350V Hohe Qualität/ Sie können mit Objet Studio die für Ihren Job bestgeeignete Qualitäts / Geschwindig- Geschwindigkeitseinstellung wählen. (Drucker des Typs Eden350 bieten keit nur den Modus „Hohe Qualität“.) Hohe Qualität:...

  • Seite 76: Digitale Objet Dateien Per E Mail Versenden

    Arbeiten mit Objet Studio Abbrechen Abbildung 5-51: Berechnungsfortschrittsleiste Wenn Objet Studio mit der Berechnung der Produktionsressourcen fertig ist, werden die Ergebnisse in der Gruppe Estimated Consumptions (Geschätzter Verbrauch) auf der Menüleiste Tray Settings (Plattformeinstellungen) angezeigt. Abbildung 5-52: Berechnung der Herstellungsressourcen ®...
  • Seite 77 Eden500V/350V Benutzerhandbuch Falls die Datei mit der Bauplattform nicht gespeichert wurde, erscheint das Dialogfeld Save as (Speichern unter), damit Sie die Datei jetzt speichern können. Objet Studio prüft nun, ob ein Problem mit der Positionierung der Objekte auf der Plattform vorliegt. Ist dies der Fall, werden die betroffenen Objekte in Spezialfarben dargestellt (siehe „Validieren der Plattform“...

  • Seite 78: Zusätzliche Funktionen Bei Objet Studio Anwenden

    Arbeiten mit Objet Studio Zusätzliche Funktionen bei Objet Studio anwenden Objekte teilen Sie können die Funktion Objekt zerlegen verwenden, um Objekte herzustellen, die größer als die Plattform sind, indem Sie das Modell in mehrere Teile unterteilen. Mit dieser Funktion stellen Sie nur einen bestimmten Abschnitt des Modells her.

  • Seite 79: Auswahl Der Stärke Des Stützmaterials

    Eden500V/350V Benutzerhandbuch Auswahl der Beim Herstellen von Modellen füllt das Stützmaterial einen Teil der hohlen Stärke des und leeren Abschnitte aus (siehe „Ausrichten der Modelle“ auf Seite 5 19). Stützmaterials Objet Studio ermöglicht es Ihnen, die Festigkeit der mit dem Stützmaterial hergestellten Struktur einzustellen.
  • Seite 80 Arbeiten mit Objet Studio „Hohl“: Viele aus STL Dateien auf die Bauplattform gestellte Objekte sind „fest.“ Modelle mit Dies bedeutet, dass das Modell beim Drucken vollständig mit Stützmaterial Modellmaterial ausgefüllt wird. Dies ist besonders bei großen Objekten oft füllen unnötig. Stattdessen kann das Modell mit weniger kostspieligem Stützmaterial gefüllt werden.

  • Seite 81: Anzeige Des Objektquerschnitts

    Eden500V/350V Benutzerhandbuch Anzeige des Mit der Funktion Section (Querschnitt) können Sie den Innenraum Objekt- anzeigen, indem Sie einen „Schnitt“ auf einer beliebigen Achse ausführen. querschnitts Sie können das Objekt dann ändern, um den Innenraum aus verschiedenen Blickwinkeln zu betrachten. Dies kann für die Auswahl der Art der Stützung bei der Herstellung des Modells entscheidend sein (siehe „Auswahl der Stärke des Stützmaterials“...

  • Seite 82: Bildschirmanzeige Als Bilddatei Speichern

    Arbeiten mit Objet Studio Bildschirm- Sie können das im aktiven Anzeigefenster angezeigte Bild als Graphikdatei anzeige als speichern. Bilddatei So speichern Sie die Bildschirmseite als Bild: speichern 1. Drücken Sie Strg+B oder Wählen Sie im Menü Objet Studio Befehlsmenü die Option Save Bitmap Das Dialogfeld Save Bitmap (Als Bitmap speichern) wird geöffnet.

  • Seite 83: Objet Bauplattformen Exportieren Und Importieren

    Eden500V/350V Benutzerhandbuch Objet-Bau- In Objet Studio gespeicherte Bauplattformen werden als objtf Dateien plattformen abgelegt. Diese Dateien beinhalten Anweisungen für Objet Studio und die exportieren Eden 3D Drucker für die Anzeige und Erstellung der auf der Bauplattform benutzten STL Dateien. Um all diese Dateien, aus denen die Bauplattform importieren besteht, zur Lagerung und Übertragung an andere Standorte zu speichern, komprimiert Objet Studio sie zu einer objzf Datei.

  • Seite 84: Anpassen Von Objet Studio

    Arbeiten mit Objet Studio Anpassen von Objet Studio Sie können Objet Studio anpassen, damit es ihren Arbeitsanforderungen und Bedürfnissen entspricht. Folgende Funktionen können angepasst werden: • Erstellen einer Schnellzugriffssymbolleiste für häufig verwendete Befehle. • Ändern der Position der Schnellzugriffssymbolleiste. • Minimieren des Menübands. •...

  • Seite 85: Menüband Ausblenden

    Eden500V/350V Benutzerhandbuch 3. So wählen Sie aus einer größeren Vielfalt von Befehlen aus: • Wählen Sie im Customize Quick Access Toolbar (Schnellzugriffssymbolleiste anpassen) (siehe Abbildung 5 61 auf Seite 5 48) die Option (Weitere Befehle). More commands oder • Klicken Sie mit der rechten Maustaste auf das Symbol Objet Studio Commands (Objet Studio Befehle) oder irgendwo anders auf dem Menüband und wählen Sie Customize Quick Access Toolbar...

  • Seite 86: Anzeigefarben

    Arbeiten mit Objet Studio Das Menüband wird ausgeblendet, aber Sie können die Menübandsymbole vorübergehend einblenden, indem Sie auf der Menüleiste auf (Plattformeinstellungen) oder Tray Settings klicken. Wenn Sie nun wieder außerhalb des Menübands Manager klicken, wird es wieder ausgeblendet. So kehren Sie zur ständigen Menübandanzeige zurück: ¾...

  • Seite 87: Tastenkombinationen

    Eden500V/350V Benutzerhandbuch 3. Wählen Sie im Dialogfeld Color (Farbe) eine der Grundfarben aus. oder Klicken Sie auf (Benutzerdefinierte Farben Define Custom Colors definieren), um das Dialogfeld zu erweitern, damit Sie eine angepasste Farbe definieren können. Abbildung 5-66: Color (Farbe)-Dialogfeld (erweitert) 4.

  • Seite 88: Einrichten Der Benutzereinstellungen

    Arbeiten mit Objet Studio Abbildung 5-68: Customize Quick Access Toolbar (Schnellzugriffssymbolleiste anpassen) 2. Wählen Sie (Weitere Befehle). More commands Das Dialogfeld Options (Optionen) wird geöffnet (siehe Abbildung 5 64 auf Seite 5 49). 3. Klicken Sie auf (Anpassen). Customize Das Dialogfeld Customize Keyboard (Tastatur anpassen) wird geöffnet. Abbildung 5-69: Customize Keyboard (Tastatur anpassen)-Dialogfeld 4.
  • Seite 89 Eden500V/350V Benutzerhandbuch Abbildung 5-70: Einrichten der Arbeitseinstellungen • Building Style (Baustil) siehe „Oberflächenausführung“ auf Seite 5 16. • Grid Style (Rasterstil) siehe „Objekte mit Raster positionieren“ auf Seite 5 23. • Anwendungseinstellungen siehe „Auswahl der Stärke des Stützmaterials“ auf Seite 5 43 und „Modellausrichtung fixieren“ auf Seite 5 28.

  • Seite 90: Funktionen Im Professionellen Modus

    Arbeiten mit Objet Studio Funktionen im professionellen Modus Einige erweiterte Funktionen von Objekt Studio können nur im professionellen Modus aufgerufen werden. So sehen Sie die aktuellen Einstellungen von Objet Studio: ¾ Öffnen Sie das Menü Tools Abbildung 5-71: Tools-Menü mit ausgewähltem professionellen Modus Wenn der professionelle Modus aktiviert ist, werden die erweiterten Funktionen angezeigt.

  • Seite 91: Standardeinstellungen

    Eden500V/350V Benutzerhandbuch Standard- Sie können die Standardeinstellungen mehrerer Objet Studio Funktionen einstellungen auf der Registerkarte Erweitert des Dialogfelds Options (Optionen) steuern. So zeigen Sie das Dialogfeld Options (Optionen) an: ¾ Wählen Sie im Menü Tools den Punkt Options (Optionen) aus. oder Wählen Sie im Objet Studio Befehlsmenü...

  • Seite 92: Opengl Treiberkonfiguration

    Arbeiten mit Objet Studio OpenGL- Der OpenGL Treiber zeigt die 3D Graphiken auf Ihrem Bildschirm an. Treiber- Normalerweise brauchen seine Einstellungen nicht geändert zu werden. konfiguration Wenn Sie in der Art und Weise, wie Objet Studio Objekte anzeigt, ein Problem vermuten, können Sie die Treibereinstellungen mit der Konfigurationsfunktion OpenGL Driver überprüfen und konfigurieren.
  • Seite 93 Eden500V/350V Benutzerhandbuch Das geöffnete Dialogfeld enthält Informationen über die Pixel Format ID (Index) für das Fenster und den Arbeitsspeicher. Abbildung 5-75: Dialogfeld OpenGL Driver Configuration (OpenGL- Treiberkonfiguration) Wenn Sie die Werte anzeigen und sie ändern möchten, klicken Sie auf . Alternativ können Sie (Format auswählen) wählen Choose Format und die Werte in diesem Dialogfeld ändern.

  • Seite 94: Modellskalierungsgenauigkeit

    Arbeiten mit Objet Studio Modell- Je nach Ihren Anforderungen müssen Sie evtl. gelegentlich überprüfen, ob skalierungs- Ihre Modellskalierung genau ist. Wenn eine Abweichung von genauigkeit 300 Mikrometern oder mehr von den benötigten Abmessungen auftritt, können Sie die Skalierung der an den Drucker geschickten Modelle anpassen, um diese Abweichung zu reduzieren.
  • Seite 95 Eden500V/350V Benutzerhandbuch 6. Klicken Sie auf dem Menüband Tray Settings (Plattformeinstellungen) in der Gruppe Build process (Bauvorgang) auf Die Plattform ist für den Druck eingerichtet. (Siehe „Druckjobs überwachen und verwalten“ auf Seite 5 61.) 7. Nachdem das gedruckte Modell auf Zimmertemperatur abgekühlt ist, entfernen Sie es und messen Sie sorgfältig die X und Y Abmessungen mit einem Mikrometer (Messschieber).

  • Seite 96: Zusätzliche Objet Studio Hilfe

    Arbeiten mit Objet Studio Zusätzliche Objet Studio-Hilfe Objet Studio Hilfe bietet Informationen am Bildschirm, während Sie arbeiten. So zeigen Sie die Objet Studio-Hilfe an: • Drücken Sie oder Klicken Sie auf der Standardsymbolleiste und dann auf Objet Studio-Hilfe Abbildung 5-79: Hilfeoptionen Sie können außerdem Informationen über die folgenden Themen anzeigen: •...

  • Seite 97: Druckjobs Überwachen Und Verwalten

    Eden500V/350V Benutzerhandbuch Druckjobs überwachen und verwalten Im Bildschirm Job Manager von Objet Studio können Sie die an den Drucker gesendete Jobs überwachen und verwalten. Zwischen Objet Studio auf Client Workstations und Objet Studio auf dem Computer, der direkt an den 3D Drucker angeschlossen ist, der Server Workstation, bestehen ein paar Unterschiede.
  • Seite 98 Arbeiten mit Objet Studio Der Bildschirm Job Manager ist in Fenster unterteilt: • Job Warteschlange • Druckzeit • History • Available Resources • Material Consumption • Tray Preview • Waste Job-Warteschlange Auf dem Server listet die Job Queue (Job Warteschlange) die letzten 15 Jobs auf, die von Client Computern gesendet wurden.
  • Seite 99 Eden500V/350V Benutzerhandbuch Außerdem werden die folgenden Informationen angezeigt: • Owner: der Computer, von dem aus der Job gesendet wird. • Build time: die geschätzte Dauer des Druckjobs. • Model Consumption: die Menge an Modellmaterial, die zum Fertigstellen des Jobs verwendet wird, und die Menge, die bis jetzt tatsächlich verwendet wurde.

  • Seite 100: Druckeranschluss Einrichten

    Arbeiten mit Objet Studio Drucker- Wenn ein Objet 3D Drucker installiert wird, wird der Servercomputer an anschluss diesen Drucker angeschlossen. Normalerweise muss dieser Anschluss einrichten nicht geändert werden. Gelegentlich muss die Verbindung jedoch zurückgesetzt werden, um den Server an einen anderen Drucker anzuschließen, oder um Objet Studio im Offlinemodus zu verwenden (ohne eine Druckerverbindung).

  • Seite 101: Offlinemodus

    Eden500V/350V Benutzerhandbuch Offlinemodus Sie können Objet Studio dazu verwenden, Plattformen zum Drucken im Offlinemodus vorzubereiten, entweder auf einem Remote Computer oder wenn keine Druckerverbindung zur Verfügung steht. Sie können den Offlinemodus auch dazu verwenden, Plattformen zum Drucken mit anderen Druckern vorzubereiten. In diesem Fall müssen Sie, falls Objet Studio gerade an einen Drucker angeschlossen ist, zum Offlinemodus wechseln und diese Verbindung trennen.

  • Seite 102: Remote Druckeranschluss Einrichten (Client Modus)

    Arbeiten mit Objet Studio 6. Bestätigen Sie in der Popup Meldung, dass Sie im Offlinemodus arbeiten möchten, indem Sie auf (Nein) klicken. Abbildung 5-85: Offlinemeldung Wenn Objet Studio sich im Offlinemodus befindet, können Sie es so konfigurieren, dass es Druckjobs für unterschiedliche Drucker vorbereitet. So ändern Sie die Objet Studio-Offlinekonfiguration: 1.

  • Seite 103: Job Manager Befehle

    Eden500V/350V Benutzerhandbuch 3. Klicken Sie auf Abbildung 5-87: Druckerverbindung-Dialogfeld Job Manager- Das Menüband Job Manager hat drei Symbolgruppen: Befehle • 3D Printer (3D Drucker) • Queue (Warteschlange) • Job Abbildung 5-88: Job Manager-Menübandbefehle Die Symbole sind gemäß ihrer Relevanz aktiviert oder deaktiviert. Sie können zum Beispiel das Drucken eines Jobs, der nicht gedruckt wird, nicht anhalten, so ist der Befehl Stop (Anhalten) deaktiviert.
  • Seite 104 Arbeiten mit Objet Studio Die folgenden Operationen stehen auf dem Menüband von Job Manager zur Verfügung: Gruppe Symbol Zweck Client: Richtet die Serververbindung ein. Siehe Drucker „Remote Druckeranschluss einrichten (Client Modus)“ auf Seite 5 66. Server: Richtet die Druckerverbindung ein. Siehe „Druckeranschluss einrichten“...
  • Seite 105 Eden500V/350V Benutzerhandbuch Gruppe Symbol Zweck Entfernt den ausgewählten Job aus der Druckliste. Aktualisiert das Bild des ausgewählten Jobs in der Ansicht Plattformanzeige. Öffnet den Bildschirm Tray Settings (Plattformeinstellungen) und zeigt die Plattform an. Bei gelöschten Jobs ermöglicht Ihnen dies, Änderungen vor dem Drucken vorzunehmen.

  • Seite 106: Bedienerwarnungen Konfigurieren

    Arbeiten mit Objet Studio Bediener- Objet Studio kann Sie (und andere Personen) über den Status der Jobs, die warnungen zum Drucken an den Server gesendet wurden, benachrichtigen. Dies ist konfigurieren besonders bei lange dauernden Druckjobs sinnvoll, wenn der Bediener nicht am Drucker sitzt. Sie können sich über folgende Ereignisse benachrichtigen lassen: •...

  • Seite 107: Plattform Drucken

    Eden500V/350V Benutzerhandbuch 3. Klicken Sie auf Details Abbildung 5-94: Ereignisauswahl für Benachrichtigungen 4. Ändern Sie im Dialogfeld Report Events (Berichtsereignisse) die Benachrichtigungsereignisse und klicken Sie dann auf 5. Klicken Sie im Dialogfeld Reminder (Benachrichtigungen) auf Plattform Wenn die Jobwarteschlange einen Job enthält, wird dieser automatisch an drucken den Eden Drucker übertragen vorausgesetzt, er ist eingeschaltet, es besteht eine Verbindung zum Drucker, und der Drucker ist online.
  • Seite 108 Arbeiten mit Objet Studio Tray Preview (Plattformvorschau) In diesem Fenster können Sie die Plattform aus verschiedenen Winkeln und in verschiedenen Vergrößerungen anzeigen, ohne den Bildschirm Job Manager zu verlassen. Zusätzlich zur Anzeige des ausgewählten Jobs im Fenster Tray Preview (Plattformvorschau) können Sie ein vergrößertes Bauplattformfenster öffnen.
  • Seite 109 Eden500V/350V Benutzerhandbuch 3. Wählen Sie Exclude from build process (Von Aufbau ausschließen) Abbildung 5-96: Ein Modell vom Aufbau ausschließen 4. Wählen Sie (Ja) zur Bestätigung. Auf Servercomputern können Sie die Plattformvorschau dazu verwenden, Objekte dynamisch anzuzeigen, während sie gedruckt werden, und zwar Schicht per Schicht.

  • Seite 110: Jobs Terminieren

    Arbeiten mit Objet Studio Jobs fortsetzen Wenn ein Druckvorgang angehalten oder unterbrochen wird, können Sie das Drucken des Jobs von dem Punkt an fortsetzen, zu dem er angehalten wurde. So setzen Sie einen Job fort: 1. Wählen Sie den Job aus. 2.
  • Seite 111 Eden500V/350V Benutzerhandbuch Ändern des Job Manager Bildschirms Sie können die Größe der Abschnitte im Bildschirm Job Manager durch Ziehen an den Fensterkanten verändern. Dies gilt für: • das Fenster Job Queue (Job Warteschlange) • das Fenster Time (Zeit) • das Fenster History (Verlauf) Auf ähnliche Weise können Sie die Art und Weise ändern, wie der Bildschirmbereich in den Hauptbereich (Job Queue (Job Warteschlange)/ Time (Zeit)/History (Verlauf)) und die Fenster auf der rechten Seite des...
  • Seite 113 Bedienung und Wartung des Eden500V/350V 3D-Druckers Starten des Druckers ................2 Laden der Modell und Stützmaterialkartuschen ......4 Modelle herstellen................5 Drucker Bedienoberfläche Bedeutung der Anzeigefarben ..7 Druckanzeigen..................8 Fortsetzen der Produktion nach Anhalten des Druckvorgangs... 9 Modellmaterial wechseln ..............10 Leerlaufmodus des Druckers ............

  • Seite 114: Starten Des Druckers

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Druckerdeckel Druckmaterial- und Ablagefach Abbildung 6-1: Der Eden500V 3D-Drucker Starten des Druckers ACHTUNG! • Versuchen Sie nicht, den Eden-Drucker in Betrieb zu nehmen, bevor Sie von einem Objet-Kundendiensttechniker entsprechend eingewiesen wurden. • Beachten Sie alle Sicherheitswarnungen, und befolgen Sie die Richtlinien im Kapitel 2.
  • Seite 115 Eden500V/350V Benutzerhandbuch 2. Melden Sie sich nach dem Hochfahren des Computers bei Windows an, und starten Sie die Druckersteuerungssoftware: • Doppelklicken Sie auf dem Desktop auf das Symbol für den Drucker Eden. oder • Wählen Sie im Start Menü Objet > Eden500V/350V Am Druckercomputer ist ein HASP-USB-Key mit einem gültigen Produktaktivierungsschlüssel erforderlich.

  • Seite 116: Laden Der Modell Und Stützmaterialkartuschen

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Laden der Modell- und Stützmaterialkartuschen Eden500V und Eden350 verwenden zwei Kartuschen mit Modellmaterial und zwei Kartuschen mit Stützmaterial. Jede Kartusche wiegt 3,6 Kilogramm, wenn sie gefüllt ist. Zur Veranschaulichung dient eine grafische Darstellung der Kartuschen mit Angabe des aktuellen Gewichts auf der Drucker Bedienoberfläche (siehe Abbildung 6 3).

  • Seite 117: Modelle Herstellen

    Eden500V/350V Benutzerhandbuch Modelle herstellen Der Eden500V/350V Drucker stellt Modelle her, indem Druckplattformdateien in der Anwendung Objet Studio vorbereitet und dann von dort an den Drucker gesendet werden. Für Informationen zum Vorbereiten von Modelldateien für den Druckvorgang, siehe „Arbeiten mit Objet Studio“ oder die Objet Studio Hilfe. Bevor Sie mit der Herstellung von Modellen beginnen, sollten Sie die aktuelle Druckqualität der Druckköpfe anhand eines Pattern-Tests überprüfen (siehe „Pattern-Test“...
  • Seite 118 Bedienung und Wartung des Eden500V/350V 3D-Druckers Zu Beginn des Druckvorgangs überträgt Objet Studio sieben Schichten an den Drucker. Dies ist der Standardpuffer zwischen Objet Studio und dem Drucker. Während eine Schicht gedruckt wird, wird die nächste Schicht an den Drucker geschickt. Je nach Größe des (der) herzustellenden Modells(e) kann der Druckvorgang mehrere Stunden bis mehrere Tage dauern.

  • Seite 119: Drucker Bedienoberfläche Bedeutung Der Anzeigefarben

    Eden500V/350V Benutzerhandbuch Drucker- Die Hintergrundfarben der Drucker Anzeigefelder zeigen Ihnen auf einen Bedien- Blick, ob der Wert bzw. das Produkt geeignet oder bereit zum Drucken ist. oberfläche - • Grün—geeignet/bereit zum Drucken Bedeutung der Zum Beispiel in Abbildung 6 4: Anzeigefarben ˆ...

  • Seite 120: Druckanzeigen

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Druckanzeigen Wenn Sie einen Druckjob von Objet Studio zum Drucker übertragen, ändert sich die Anzeige auf der Drucker Bedienoberfläche, und der Drucker ist online (siehe Abbildung 6 5): • Der Modus ändert sich von Pre print (Druckvorbereitung) in Printing (Drucken).

  • Seite 121: Fortsetzen Der Produktion Nach Anhalten Des Druckvorgangs

    Eden500V/350V Benutzerhandbuch Fortsetzen der Produktion nach Anhalten des Druckvorgangs Wenn der Druckvorgang unterbrochen wird, hört Objet Studio auf, Schichten an den Drucker zu schicken. Dies kann zum Beispiel dann vorkommen, wenn das Druckmaterial in der Mitte eines Druckjobs zu Ende geht und Sie die leere Kartusche nicht sofort austauschen. Nachdem der Drucker in den Standby oder Leerlaufmodus (idle) gewechselt hat, müssen Sie vom Bildschirm Job Manager in Objet Studio den Druckjob erneut starten.

  • Seite 122: Modellmaterial Wechseln

    Bedienung und Wartung des Eden500V/350V 3D-Druckers 5. Sollte aus irgendeinem Grund nicht die korrekte Nummer im Dialogfeld angezeigt werden, geben Sie die Nummer ein, und klicken Sie auf Unter folgenden Bedingungen können Sie den Druckvorgang nicht fortsetzen: • Die Nummer der zuletzt gedruckten Schicht erscheint nicht auf der Drucker Bedienoberfläche, selbst wenn auf dem Servercomputer das Dialogfeld Continue from slice (Weiter bei Schicht) zur Bestätigung angezeigt wird.
  • Seite 123 Eden500V/350V Benutzerhandbuch So tauschen Sie das Modellmaterial aus: 1. Starten Sie den Material Replacement Wizard (Materialaustausch Assistent) aus dem Menü Options (Optionen). Abbildung 6-8: Starten des Assistenten für den Materialaustausch aus dem Menü Options (Optionen) 2. Klicken Sie im Eröffnungsbildschirm auf (Weiter).
  • Seite 124 Bedienung und Wartung des Eden500V/350V 3D-Druckers 4. Wählen Sie aus der Dropdownliste das gewünschte Material das Sie installieren möchten, und klicken Sie auf (Weiter). Next Abbildung 6-10: Das Fenster Material auswählen Hinweis: Diese Auswahl beeinflusst automatisch die Standard- Materialeinstellung von Objet Studio. 5.
  • Seite 125 Eden500V/350V Benutzerhandbuch • High performance (Hohe Leistung). Bei diesem Zyklus, der ca. 55 Minuten dauert, reinigt der Assistent die Zufuhrleitungen und den Druckblock gründlicher: er spült mit mehr Material durch. Bei diesem Zyklus wird sichergestellt, dass die Modelle die Color (Farbe und die mechanischen Eigenschaften) des neuen Materials aufweisen, wenn ein dunkles Material (z.
  • Seite 126 Bedienung und Wartung des Eden500V/350V 3D-Druckers Falls der Drucker die Austauschkartuschen nicht erkennt, wird der folgende Assistent angezeigt. Abbildung 6-14: Aufforderung zum Einlegen der neuen Modellkartuschen Nach Identifizierung der Kartuschen, beginnt der Nun beginnt der Drucker, die Druckköpfe mit dem neuen Modellmaterial zu füllen. Abbildung 6-15: Materialaustausch: Einfüllen des neuen Materials in die Köpfe 9.

  • Seite 127: Leerlaufmodus Des Druckers

    Eden500V/350V Benutzerhandbuch Leerlaufmodus des Druckers Zwischen den Druckjobs kann der Eden500V/350V Drucker bis zu einer Woche im Standby Betrieb bleiben. Wenn der Drucker länger als eine Woche nicht verwendet wird, führen Sie mit dem Shutdown Wizard (Außerbetriebnahmeassistent) automatisch alle vor dem Ausschalten des Druckers erforderlichen Vorgänge aus (siehe „Außerbetriebnahme des Druckers“...

  • Seite 128: Außerbetriebnahme Des Druckers

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Außerbetriebnahme des Druckers Wenn Sie länger als eine Woche nicht mit dem Eden Drucker arbeiten, müssen Sie ihn außer Betrieb nehmen. Während körzerer Stillstandszeiten kann der Drucker im Leerlaufmodus verbleiben. Bei der korrekten Außerbetriebnahme durchläuft der Drucker mehrere Stadien. Diese werden über den Shutdown Wizard (Außerbetriebnahmeassistent) gesteuert.
  • Seite 129 Eden500V/350V Benutzerhandbuch Die Außerbetriebnahme beginnt. Abbildung 6-17: Bildschirm Außerbetriebnahme 5. Wenn der abschließende Assistentenbildschirm angezeigt wird, schließen Sie die Drucksteuerungsanwendung, und fahren den eingebauten Computer herunter. Abbildung 6-18: Abschließender Bildschirm Außerbetriebnahmeassistent 6. Nach dem Herunterfahren des Druckers stellen Sie den Hauptschalter auf der Druckerrückseite in Position AUS (siehe Abbildung 6 2 auf Seite 6 2).

  • Seite 130: Wartung Des Druckers

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Wartung des Druckers Damit der Eden 3 D Drucker optimal arbeiten kann, müssen regelmäßige Wartungsarbeiten durchgeführt werden. Führen Sie die Arbeitsschritte in den nachstehend aufgeführten Abständen aus, um eine optimale Leistung zu erzielen. Zeitplan für Häufigkeit Maßnahme Ausführliche...

  • Seite 131: Reinigen Der Druckköpfe

    Eden500V/350V Benutzerhandbuch Reinigen der Durch regelmäßiges Überprüfen und Reinigen der Düsenplatten unten am Druckköpfe Druckblock ist zu gewährleisten, dass die Druckerdüsen nicht verstopft sind. Ein Assistent führt Sie durch diesen Vorgang und passt die Komponenten des Druckers für die Reinigung an. Die Prozedur dauert ungefähr 20 Minuten und sollte zu Beginn des Arbeitstages bzw.
  • Seite 132 Bedienung und Wartung des Eden500V/350V 3D-Druckers 5. Wenn folgendes Fenster eingeblendet wird, öffnen Sie den Deckel. Abbildung 6-20: Druckkopfreinigungs-Assistent - Schritte 5 bis 10 WARNUNG: Die Düsenplatten des Druckkopfes (untere Fläche) können heiß sein. Berühren Sie sie nicht mit bloßen Händen, und arbeiten Sie vorsichtig.

  • Seite 133: Pattern Test

    Eden500V/350V Benutzerhandbuch 10. Wenn Sie die Reinigung abgeschlossen haben, markieren Sie das Kontrollkästchen im Fenster des Assistenten (siehe Abbildung 6 20) , und klicken Sie auf (Weiter). Next 11. Entfernen Sie das Reinigungsmaterial aus dem Drucker, und schließen Sie den Deckel. 12.

  • Seite 134: Verbessern Der Druckqualität

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Damit wird die Bauplattform gesenkt, damit Modelle auf der Bauplattform nicht beschädigt werden. Abbildung 6-24: Niveauanpassung der Bauplattform (Z) Der Drucker druckt eine Reihe von Linien auf das Testblatt (siehe nächste Abbildung). Abbildung 6-25: Beispiel für einen Pattern-Test 6.

  • Seite 135: Reinigen Und Austauschen Des Wiper (Abstreifer)

    Eden500V/350V Benutzerhandbuch Falls das Ergebnis des Pattern-Tests dann immer noch schlecht ist: 1. Reinigen Sie die Druckköpfe manuell (siehe „Reinigen der Druckköpfe“ auf Seite 6 19). 2. Führen Sie die Reinigungssequenz durch. 3. Nehmen Sie den Pattern Test vor. Falls das Ergebnis des Pattern-Tests dann immer noch schlecht ist: 1.
  • Seite 136 Bedienung und Wartung des Eden500V/350V 3D-Druckers 2. Starten Sie den Wiper Cleaning Wizard (Assistent für die Abstreiferreinigung) entweder über die Registerkarte Assistenten (rechts auf der Drucker Bedienoberfläche) oder aus dem Menü Options (Optionen). Abbildung 6-26: Starten des Wiper Cleaning Wizard (Assistent für die Abstreiferreinigung) 3.
  • Seite 137 Eden500V/350V Benutzerhandbuch 6. Wenn folgendes Fenster eingeblendet wird, öffnen Sie den Deckel. Abbildung 6-28: Wiper (Abstreifer) reinigungsassistent für die Schritte 7 bis 10 7. Ziehen Sie die Reinigungshandschuhe an. 8. Entfernen Sie noch am Wiper (Abstreifer), und dessen Umgebung verbliebenes Material mit dem Reinigungstuch und einer reichlichen Menge Reinigungsflüssigkeit.

  • Seite 138: Reinigung Des Rollerabfallkollektors Und Überprüfung Der Rollerklinge

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Reinigung des Das überschüssige Material das mit der Rolle aufgenommen wurde, wird Rollerabfallkol- mit der Rollerklinge abgestreift und landet in einem Auffangbecken. Dieser lektors und Abfall wird in den Druckerabfallbehälter abgesaugt. Überprüfung Diese Baugruppe sollte wöchentlich gereinigt werden, um eine Blockage in der Roller- den Zufuhrleitungen zum Abfallbehälter zu vermeiden, damit das klinge...
  • Seite 139 Eden500V/350V Benutzerhandbuch 4. Lösen Sie die zwei Schrauben, mit denen das Saugrohr am Druckblock angebracht ist. Schrauben für Saugrohr Abbildung 6-31: Herausheben des Saugschlauchs 5. Heben Sie das Saugrohr an, um es erhöht anzubringen. 6. Lösen Sie die zwei Schrauben, mit denen die Abdeckung des Rollerabfallkollektors gesichert sind und ziehen Sie die Abdeckung ab.
  • Seite 140 Bedienung und Wartung des Eden500V/350V 3D-Druckers 8. Reinigen Sie den Rollerabfallkollektor und die Oberfläche der Rollerklinge mithilfe von Wattestäbchen. Vergewissern Sie sich, dass alle verbleibenden Druckmaterialien entfernt werden. Abbildung 6-33: Rollerabfallkollektor reinigen Bevor Sie die Abdeckung wieder aufsetzen, können Sie testen ob die Rollerklinge gut funktioniert —...

  • Seite 141: Austauschen Der Rollerklinge

    Eden500V/350V Benutzerhandbuch 8. Lösen Sie die Schrauben am Saugrohr. Montageschrauben Abbildung 6-35: Korrekt angebrachters Saugrohr 9. Senken Sie das Rohr, so dass das Loch im Halteblech hinter dem Saugschlauch sichtbar ist und ziehen Sie die Schrauben an, um das Rohr zu sichern. 10.
  • Seite 142 Bedienung und Wartung des Eden500V/350V 3D-Druckers 4. Entfernen Sie die Schrauben, die die Rollerklinge befestigen sichern. Abbildung 6-37: Entfernen der Klingenbefestigungsschrauben Abbildung 6-38: Entfernen der alten Rollerklinge 5. Nehmen Sie die Rollerklinge ab und werfen Sie sie weg. 6. Platzieren Sie die neue Rollerklinge auf den Stiften in der Halterung, wie in der Abbildung gezeigt.
  • Seite 143 Eden500V/350V Benutzerhandbuch 7. Bringen Sie die Klingenbefestigungsschrauben korrekt an und ziehen Sie sie fest an. Wichtig: • Ziehen Sie die Schrauben in der Reihenfolge an, siehe Abbildung 6-40. • Verwenden Sie die neuen Schrauben, die mit dem Austauschkit geliefert wurden. Abbildung 6-40: Anziehen der Klingenbefestigungsschrauben 8.
  • Seite 144 Bedienung und Wartung des Eden500V/350V 3D-Druckers Ausrichten der Sie sollten die Ausrichtung der Druckköpfe überprüfen— Druckköpfe • einmal monatlich • nach Austausch eines oder mehrerer Druckköpfe • wenn die Modellqualität auch nach Reinigung der Düsenplatte auf der Unterseite des Druckblocks nicht zufriedenstellend ist (siehe „Reinigen der Druckköpfe“...
  • Seite 145 Eden500V/350V Benutzerhandbuch 8. Wenn folgende Anzeige eingeblendet wird, entfernen Sie die Folie. Abbildung 6-42: Druckkopfausrichtungs-Assistent - Schritte 8–10 Auf die Transparentfolie werden Gruppen vertikaler Linien in sieben Spalten aufgedruckt, die jeweils die Ergebnisse eines Druckkopfes zeigen. Abbildung 6-43: Ausdruckbeispiel Head Alignment (Druckkopfausrichtungstest) •...
  • Seite 146 Bedienung und Wartung des Eden500V/350V 3D-Druckers 9. benutzen Sie eine Lupe, um die in jeder Zeile paarweise hintereinander gedruckten Reihen auf der Transparentfolie auf Ausrichtung der senkrechten Linien zu überprüfen. Nummerierung der Ausrichtungslinien von links nach rechts Linienpaare Abbildung 6-44: Vergleichen der Reihen von Ausrichtungslinien Hinweis: Welche Linienpaare Sie prüfen, spielt keine Rolle, da alle von demselben Kopf gedruckt wurden.
  • Seite 147 Eden500V/350V Benutzerhandbuch 12. Klicken Sie auf (Weiter), um das nächste Kopfausrichtungsfenster Next anzuzeigen und wählen Sie erneut die Ziffer aus, bei der die vertikalen Linien auf der Folie für diesen Druckkopf am besten ausgerichtet sind. Wenn Sie alle Köpfe fertig ausgerichtet haben, erscheint folgendes Fenster.

  • Seite 148: Druckköpfe Kalibrieren

    Bedienung und Wartung des Eden500V/350V 3D-Druckers 14. Im Abschlussfenster des Assistenten wählen Sie, ob Sie die Ausrichtung wiederholen oder den Assistenten beenden möchten. • Wenn die senkrechten Linien eines Druckkopfes an einem der beiden Enden am engsten ausgerichtet waren die ersten oder die siebten Linien wählen Sie Yes (Ja) um den Ausrichtungsassistenten zu wiederholen, und klicken Sie auf (Weiter).
  • Seite 149 Eden500V/350V Benutzerhandbuch So testen und kalibrieren Sie die Druckköpfe: 1. Halten Sie folgendes Zubehör bereit: • Isopropanol (IPA Isopropylalkohol) oder Ethanol (Ethylalkohol) • Einweghandschuhe • ein von Objet mitgeliefertes Reinigungstuch oder dergleichen • einen Spiegel • die von Objet für die Gewichtsprüfung mitgelieferte Waage 2.
  • Seite 150 Bedienung und Wartung des Eden500V/350V 3D-Druckers 6. Stellen Sie im folgenden Bildschirm sicher, dass Optimize all print heads (Alle Druckköpfe optimieren) ausgewählt ist und klicken Sie auf Next (Weiter) Abbildung 6-49: Auswahlfenster für Prozedur Der Druckblock wird in die entsprechende Position für die Reinigung und Inspektion der Druckköpfe gefahren.
  • Seite 151 Eden500V/350V Benutzerhandbuch 11. Reinigen Sie die die Düsenplatten mit einer Hin und Herbewegung. Abbildung 6-51: Reinigen der Druckköpfe Überprüfen Sie mit dem Spiegel, dass Sie alle Ablagerungen entfernt haben. 12. Nachdem die Druckköpfe gereinigt sind, wählen Sie das Bestätigungskontrollkästchen im Assistentenbildschirm und klicken (Weiter).
  • Seite 152 Bedienung und Wartung des Eden500V/350V 3D-Druckers Der Kopfreinigungszyklus beginnt und danach wird die Druckgewichtsprüfung ausgeführt. Abbildung 6-53: Druckgewichtsprüfung Auf der Bauplattform werden 32 Muster gedruckt, vier für jeden Druckkopf. Dies dauert bis zu 55 Minuten. 15. Wenn folgendes Fenster eingeblendet wird, öffnen Sie den Deckel des Druckers.
  • Seite 153 Eden500V/350V Benutzerhandbuch Lineal Fehlende Zeile Gedrucktes Muster Abbildung 6-55: Messen der fehlenden Zeile eines gedruckten Musters Im Beispiel oben würden Sie „1“ im Assistentenbildschirm eingeben. b. Nehmen Sie das Muster vorsichtig von der Plattform, wiegen Sie es und geben Sie das Gewicht in den Assistentenbildschirm ein. Stellen Sie sicher, dass Sie das gesamte Muster abnehmen und wiegen, auch wenn es in mehrere Stücke zerfällt.

  • Seite 154: Druckköpfe Austauschen

    Bedienung und Wartung des Eden500V/350V 3D-Druckers Abbildung 6-57: Fehlerhafte Druckköpfe gefunden 17. Wählen Sie Replace defective heads (Fehlerhafte Köpfe austauschen), wenn Sie die Druckköpfe jetzt austauschen möchten. oder Wählen Sie Abort wizard (Assistent abbrechen), wenn Sie die Druckköpfe zu einem späteren Zeitpunkt austauschen möchten. Das Austauschen der Druckköpfe ist kostspielig.

  • Seite 155: Ausrichten Der Druckköpfe

    Eden500V/350V Benutzerhandbuch Der Head Optimization Wizard führt Sie durch die Druckkopftausch Prozedur und bedient selbständig alle Druckerkomponeten um Ihnen den Austausch zu ermöglichen. Verwenden Sie zum Auswechseln der Druckköpfe grundsätzlich den Assistenten. Der Vorgang dauert 75—90 Minuten und umfasst folgende Phasen: A.
  • Seite 156 Bedienung und Wartung des Eden500V/350V 3D-Druckers 5. Wählen Sie Replace defective heads (Fehlerhafte Köpfe austauschen) und klicken Sie auf (Weiter). Next 6. Wählen Sie den Kopf/die Köpfe aus, der/die ausgetauscht werden Vorbereiten des Druckblocks muss/müssen, und klicken Sie auf (Weiter). Next Abbildung 6-59: Kopfauswahlfenster Der Drucker wird aufgeheizt, leert den Druckblock und bereitet den...
  • Seite 157 Eden500V/350V Benutzerhandbuch 8. Wenn folgendes Fenster eingeblendet wird, öffnen Sie den Deckel des Druckers. Hinweis: Zu Ihrer Sicherheit schaltet der Drucker die Stromzufuhr zu den Köpfen aus. Abbildung 6-61: Wenn dieses Fenster angezeigt wird, tauschen Sie den defekten Kopf aus. 9.
  • Seite 158 Bedienung und Wartung des Eden500V/350V 3D-Druckers 10. Mit Druck auf die oberen und unteren Befestigungsschrauben lösen Sie den Druckkopf. Abbildung 6-63: Lösen des Druckkopfs 11. Lockern Sie die Schrauben der Tür des Fachs für die Treiberkarten des Druckkopfes (A), und klappen Sie die Tür nach oben (B). Abbildung 6-64: Öffnen des Druckkopffaches 6–46 DOC-00510 Rev.
  • Seite 159 Eden500V/350V Benutzerhandbuch 12. Ziehen Sie die Treiberkarte des Druckkopfes aus dem Steckplatz, so dass der Kopf frei ist (A), und ziehen Sie den Druckkopf nach unten aus dem Druckblock heraus (B). Abbildung 6-65: Herausziehen der Treiberkarte des Druckkopfes zur Entfernung des Kopfes 13.
  • Seite 160 Bedienung und Wartung des Eden500V/350V 3D-Druckers Abbildung 6-67: Vergewissern Sie sich, dass die O-Ringe nicht am Druckblock kleben Wichtig: Entfernen der Schutzfolie auf dem neuen Druckkopf. Installieren des neuen Kopfes 14. Prüfen Sie den Ersatzkopf, um sich zu vergewissern, dass die O Ring Dichtungen richtig sitzen (siehe Abbildung 6 66).
  • Seite 161 Eden500V/350V Benutzerhandbuch 16. Drücken Sie den Kopf nach oben, bis Sie ihn in die vordere und hintere Halterung einrasten hören. Abbildung 6-69: Einrasten des Kopfes in den Druckblock 17. Klappen Sie die Klappe des Druckkopffachs herunter, und ziehen Sie die beiden Befestigungsschrauben fest. 18.
  • Seite 162 Bedienung und Wartung des Eden500V/350V 3D-Druckers Abbildung 6-71: Fenster Einbauprüfung 22. Im folgenden Fenster markieren Sie das Kontrollkästchen zur Bestätigung, dass Sie alle Werkzeuge und sonstigen Gegenstände aus dem Drucker entfernt haben. Abbildung 6-72: Bestätigungsfenster Drucker abgeräumt 23. Schließen Sie den Druckerdeckel. Danach füllt der Assistent die Köpfe, heizt sie auf und entleert sie.
  • Seite 163 Eden500V/350V Benutzerhandbuch Abbildung 6-73: Letzter Bildschirm des Kopfoptimierungsassistenten Einbauprobleme Wenn der Drucker nach der Installation von Druckköpfen ein Problem erkennt, werden entsprechende Warnbildschirme angezeigt. • Wenn die Druckersoftware den ausgetauschten Kopf nicht erkennt, wird eine Warnmeldung angezeigt. Abbildung 6-74: Bildschirm Falsche Installation In diesem Fall: a.
  • Seite 164 Bedienung und Wartung des Eden500V/350V 3D-Druckers • Wenn der Ersatzkopf nicht im Werk kalibriert wurde, wird folgende Warnmeldung angezeigt. Abbildung 6-75: Warnbildschirm Ungültige Daten In diesem Fall: a. Bauen Sie den Kopf wieder aus, und setzen Sie einen anderen ein (ab Schritt 9 auf Seite 6 45).

  • Seite 165: Load Cell

    Eden500V/350V Benutzerhandbuch Nach Untersuchung der UV-Kalibrierungsergebnisse: 1. Klicken Sie auf (Weiter). Next 2. Entfernen sie den UV Sensor und schließen Sie die Druckerabdeckung. Nach Bestätigung der im Assistenten aufgeführten Elemente klicken Sie auf Next (Weiter). Abbildung 6-85: Letzter Bildschirm des UV-Kalibrierungsassistenten Load Cell Wägezellen sind Sensoren für die Bestimmung des Gewichts der Calibration...
  • Seite 166 Bedienung und Wartung des Eden500V/350V 3D-Druckers 3. Entfernen Sie die Kartusche oder den Behälter nach Anweisung des Assistenten, bestätigen Sie dies im Assistentenfenster, und klicken Sie (Weiter). Next Abbildung 6-87: Bestätigung der Kartuschenentnahme 4. Beobachten Sie die Anzeige der Werte im folgenden Assistentenfenster, und warten Sie, bis der Wert relativ stabil ist: zwei Einheiten über bzw.

  • Seite 167: Auswechseln Des Geruchsfilters

    Eden500V/350V Benutzerhandbuch 6. Klicken Sie im Abschlussfenster des Assistenten auf Done (Fertig). Abbildung 6-89: Abschlussfenster des Assistenten Auswechseln Wenn der Druckerabzug nicht an ein externes Lüftungssystem angeschlossen ist, entfernt ein eingebauter Aktivkohlefilter Gerüche von Geruchsfilters den Druckmaterialien. Dieser Filter ist in regelmäßigen Abständen (je na h Bedarf auszuwechseln, um eine geruchs freie Arbeitsumgebung zu gewährleisten.
  • Seite 168 Bedienung und Wartung des Eden500V/350V 3D-Druckers 3. Vergewissern Sie sich, dass die Bauplattform leer ist, und bestätigen Sie dies im Assistentenfenster. Danach schließen Sie den Druckerdeckel, und klicken Sie auf (Weiter). Next Abbildung 6-91: „Drucker abgeräumt“ -Bestätigungsfenster Die Achsen fahren in die „Ausgangsstellung“. 4.
  • Seite 169 Eden500V/350V Benutzerhandbuch 6. Lockern Sie die Befestigungsschrauben für die Abdeckung der UV Lampe , und ziehen Sie die Abdeckung nach oben heraus Abbildung 6-94: Entfernen der UV-Lampenabdeckung 7. Ziehen Sie den Lampenreflektor aus UV Baugruppe. Abbildung 6-95: Entfernen des UV-Lampenreflektors 8.
  • Seite 170 Bedienung und Wartung des Eden500V/350V 3D-Druckers UV-Lampen- UV-Lampen- baugruppe baugruppe Schwarzer Schwarzer Streifen Streifen Abbildung 6-96: Druckblock mit UV-Lampenbaugruppe. Korrektes Einlegen des schwarzen Streifens 11. Bringen Sie die Lampenabdeckung wieder an, indem Sie sie in den Schlitz auf der Gehäuseunterseite einschieben, und ziehen Sie die Montageschraube auf der Oberseite fest.
  • Seite 171 Eden500V/350V Benutzerhandbuch 13. Bestätigen Sie im Assistentenfenster, dass Sie die Lampe(n) ausgewechselt und den schwarzen Streifen befestigt haben, und klicken Sie auf (Weiter). Next Abbildung 6-99: Bestätigungfenster beim Einbau der UV-Lampe Der Assistent schaltet die Lampen ein und prüft, ob ihre Stärke im für den Druckbetrieb erforderlichen Bereich liegt.

  • Seite 172: Eingebauter Selbsttests

    Bedienung und Wartung des Eden500V/350V 3D-Druckers 15. Es empfiehlt sich, nach dem Auswechseln einer UV Lampe deren Stärke für die verschiedenen Betriebsarten einzustellen. Im letzten Fenster können Sie den Assistenten für die UV Lampeneinstellung fortsetzen (siehe „Prüfen und Einstellen der UV Lampen“ auf Seite 6 53).
  • Seite 173 Eden500V/350V Benutzerhandbuch Mit diesen Prüfungen können Sie Probleme in der Druckerhardware und software lokalisieren. Eine große Anzahl von Hardwaredefekten (oder Fast Defekten) warnt Sie vor möglichen Druckproblemen bei aktuellen oder zukünftigen Jobs. Objet empfiehlt die Durchführung der eingebauten Prüfungen in folgenden Fällen: •...
  • Seite 174 Bedienung und Wartung des Eden500V/350V 3D-Druckers Im Fenster Built In Tests (interne Prüfungen) erscheinen die konfigurierten Bedienoberfläche für die Prüfungen Tests nach Bauteilkategorien sortiert. In diesem Fenster können Sie die Tests wählen und starten. Außerdem werden die Ergebnisse angezeigt. Abbildung 6-103: Eingebaute Prüfungen-Bildschirm Test Name (Testbezeichnung) Prüfliste In dieser Spalte stehen alle Tests und Kontrollkästchen für die Auswahl.
  • Seite 175 Eden500V/350V Benutzerhandbuch Keine Durch Klicken deaktivieren Sie alle Prüfungen aus der Liste. Unbekannt Durch Anklicken wählen Sie alle noch nicht durchgeführten Prüfungen (Status = ?). Gruppe In diesem Menü können Sie Prüfungen nach Bauteilkategorie auswählen. Auswahlsatz Mit diesem Menü können Sie eine konfigurierte Gruppe von Prüfungen zu einem vorgegebenen Zeitpunkt wählen (Start des Computers, vor dem Drucken, usw.).
  • Seite 176 Bedienung und Wartung des Eden500V/350V 3D-Druckers Klicken Sie auf die Befehlsschaltflächen rechts auf dem Bildschirm, um Befehlsschalt- flächen folgende Befehle auszulösen: Run (Ausführen) Durch Anklicken starten Sie die ausgewählten Prüfungen. Reset (Eingaben löschen) Durch Anklicken werden die gerade durchgeführten Prüfungen gelöscht. Damit ist der Status jeder Prüfung wieder Unbekannt (?).
  • Seite 177 Eden500V/350V Benutzerhandbuch Die folgende Tabelle enthält die Bezeichnung jeder Prüfung im Zyklus der Beschreibung der Prüfungen und eingebauten Prüfungen mit einer Beschreibung und Angabe einer Fehlersuche möglichen Ursache für den nicht erfolgreichen Abschluss. Sollten Sie Hilfe benötigen, setzen Sie sich mit Ihrem zuständigen Objet Kundendienst in Verbindung.
  • Seite 178 Bedienung und Wartung des Eden500V/350V 3D-Druckers Bezeichnung der Mögliche Gründe für den nicht Beschreibung Prüfung erfolgreichen Abschluss Grenze Achsen Prüft die Hardware und Defekte Hardware Sensoren. Softwaregrenzen aller Achsen. Falscher Parameter Max Position. Parameterintegritäts Vergleicht die Werte aller Einer oder mehrere prüfung Druckerparameter (in Druckerparameter befinden sich nicht...

  • Seite 179: Austauschen Des Abfallbehälters

    Eden500V/350V Benutzerhandbuch Austauschen Der Abfallbehälter enthält teilweise ausgehärtetes Polymermaterial, das im Betrieb und bei der Wartung des Druckers anfällt. Aus Gründen der Abfallbehälters Sicherheit und des Umweltschutzes sollte dieses Material in einem besonderen, auslaufsicheren Einwegbehälter aufbewahrt werden. Der Behälter hat eine Kapazität von 10 kg Abfallmaterial und reicht normalerweise für eine Betriebsdauer von mehreren Monaten.
  • Seite 180 Bedienung und Wartung des Eden500V/350V 3D-Druckers Vorbereiten eines neuen Abfallbehälters: 1. Setzen Sie das Kartongehäuse zusammen, und stanzen Sie die gelochten Abschnitte aus. 2. Setzen Sie einen neuen Kunststoffbehälter in das Gehäuse ein. Hinweis: Schließen Sie das Gehäuse nicht, bevor Sie die Abfallentleerungsleitung des Druckers angeschlossen haben (siehe unten).

  • Seite 181: Gehäusereinigung

    Eden500V/350V Benutzerhandbuch 9. Setzen Sie den Abfallbehälter unter den Drucker auf die Wägezellen. • Der Behälter sollte rechts außen im Fach liegen. • Vergewissern Sie sich, dass die Abfallentleerungsleitung nicht vom Behälter abgeklemmt wird oder geknickt ist. 10. Schließen Sie die Tür des Abfall Fachs. Beseitigen Sie den vollen Abfallbehälter in Übereinstimmung mit den Bestimmungen für Sicherheit und Umweltschutz.

  • Seite 183: Umgang Mi Modellen

    Umgang mi Modellen Entfernen der Modelle nach dem Drucken ........2 Entfernen des Stützmaterials............. 2 Lagerung der Modelle ................ 3 7–1 DOC-00510 Rev. G...

  • Seite 184: Entfernen Der Modelle Nach Dem Drucken

    Umgang mi Modellen Entfernen der Modelle nach dem Drucken Nach dem Drucken von Modellen sollten Sie diese möglichst lange abkühlen lassen, bevor Sie mit ihnen arbeiten. Wenn keine zusätzlichen Modelle auf dem Drucker hergestellt werden müssen, sollten Sie die gedruckten Modelle bei geschlossener Abdeckung möglichst lange abkühlen lassen.

  • Seite 185: Lagerung Der Modelle

    Eden500V/350V Benutzerhandbuch Abbildung 7-1: Die Reinigungseinheit Balco WaterJet Um ein Modell mit diesem System zu reinigen, stellen Sie es in die Kammer, und richten Sie das Modell und den Wasserstrahl mit den integrierten, wasserdichten Eingriffhandschuhe aus. Über eine Pumpe wird normales Leitungswasser in einem Hochdruckstrahl zugeführt. Ein Wischer hält das Fenster rein.

Diese Anleitung auch für:

Eden500v

Inhaltsverzeichnis
