Objektivversatz berechnen

Passen Sie den Versatz zur Ausrichtung des Bildes an der Leinwand bei halber Bildgröße an.
• Der vertikale Bildversatz (Verschiebung) des Projektors beträgt +/-100 % (WUXGA) und +/-
120 % (HD).
• Der horizontale Bildversatz (Verschiebung) des Projektors beträgt +/-30% (HD/WUXGA).
• Die Methode zur Berechnung des Objektivversatzes stimmt mit Industriestandards überein.
Beispiel für vertikalen Objektivversatz:
• Bei 0 % Versatz (oder axial) befindet sich die Mitte des Bildes in Höhe der Objektivmitte,
so dass die Hälfte des Bildes oberhalb, die andere Hälfte unterhalb der Objektivmitte
dargestellt wird.
• Bei +100% Versatz erscheint das gesamte Bild oberhalb der Objektivmitte.
• Der prozentuale Versatz (%) errechnet sich aus dem Verhältnis zwischen der Anzahl der
nach oben oder unten verschobenen Pixel und der Hälfte der Bildgröße.
UST-Objektiv unterstützt die Objektivversatzfunktion nicht.

WUXGA-Projektoren

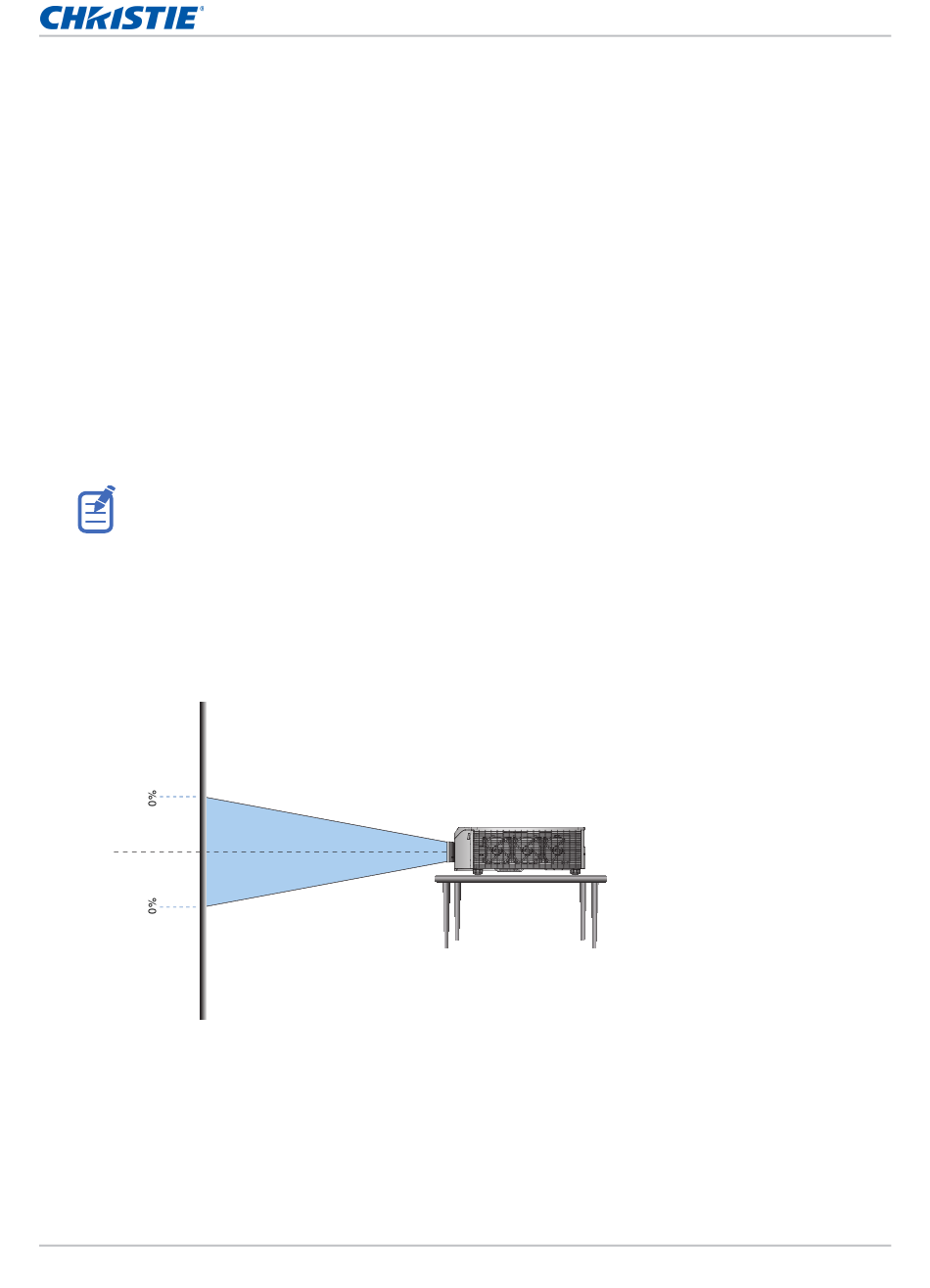

Folgendes zeigt den vertikalen Bildversatz bei WUXGA-Projektoren:
• Vertikaler Bildversatz: 0%
GS Series 1075 Bedienungsanleitung
020-001228-04 Rev. 1 (10-2018)
Objektivmitte
