Innenstation als Endgerät einrichten
Die Innenstation befindet sich am Ende eines Stranges oder
ist einziges Gerät am Strang:
► Schieben Sie den Schiebeschalter S1 (auf der Leiterplatte
in der Oberschale) nach rechts.
Damit ist der Abschlusswiderstand gesetzt (Abb. 4).
Im Lieferzustand ist der Abschlusswiderstand nicht
gesetzt.
Öffnen des Gerätes
An der Unterseite des Gerätes befindet sich eine rechteckige
Entriegelungsöffnung.
► Führen Sie einen Schraubendreher mit leichtem Druck in
diese Öffnung ein (Abb. 5).
Die Oberschale lässt sich an der Unterseite abziehen.
► Heben Sie die Oberschale von den beiden oberen
Rastnasen ab.
Anschließen der Leitungen
Anschlussleitungen
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser
in einem Klemmenkontakt.
Anschließen
► Isolieren Sie die Leitungsenden ab.
► Schließen Sie die Leitungen je nach Art der Anlage gemäß dem Schaltungsbeispiel an.

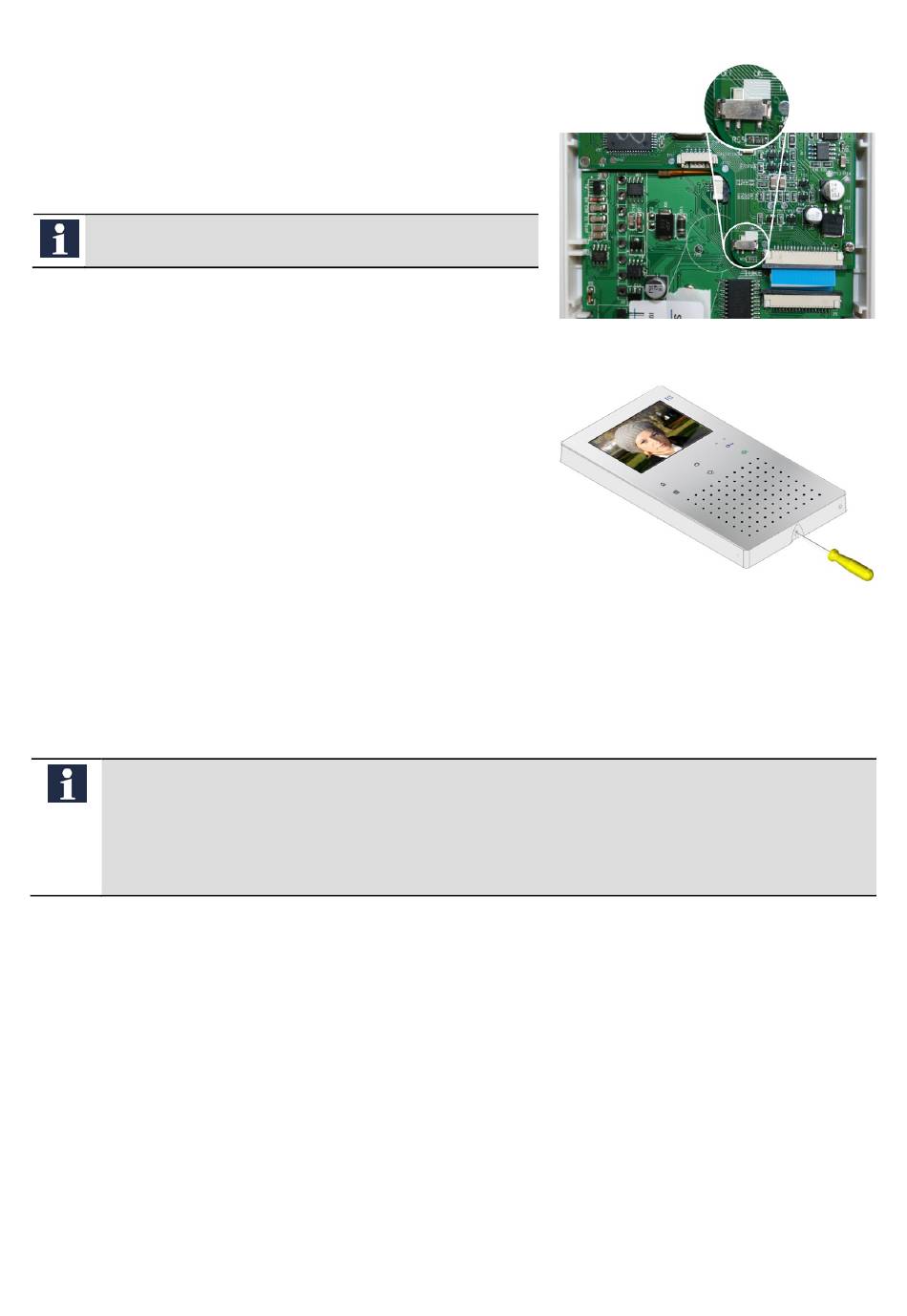

Abb. 4: Abschlusswiderstand setzen
Abb. 5: Unterschale montieren
2
0,08 ... 0,82 mm
(Ø 0,32 ... 1,0 mm)
2 x 0,8 mm, 3 x 0,6 mm
9
