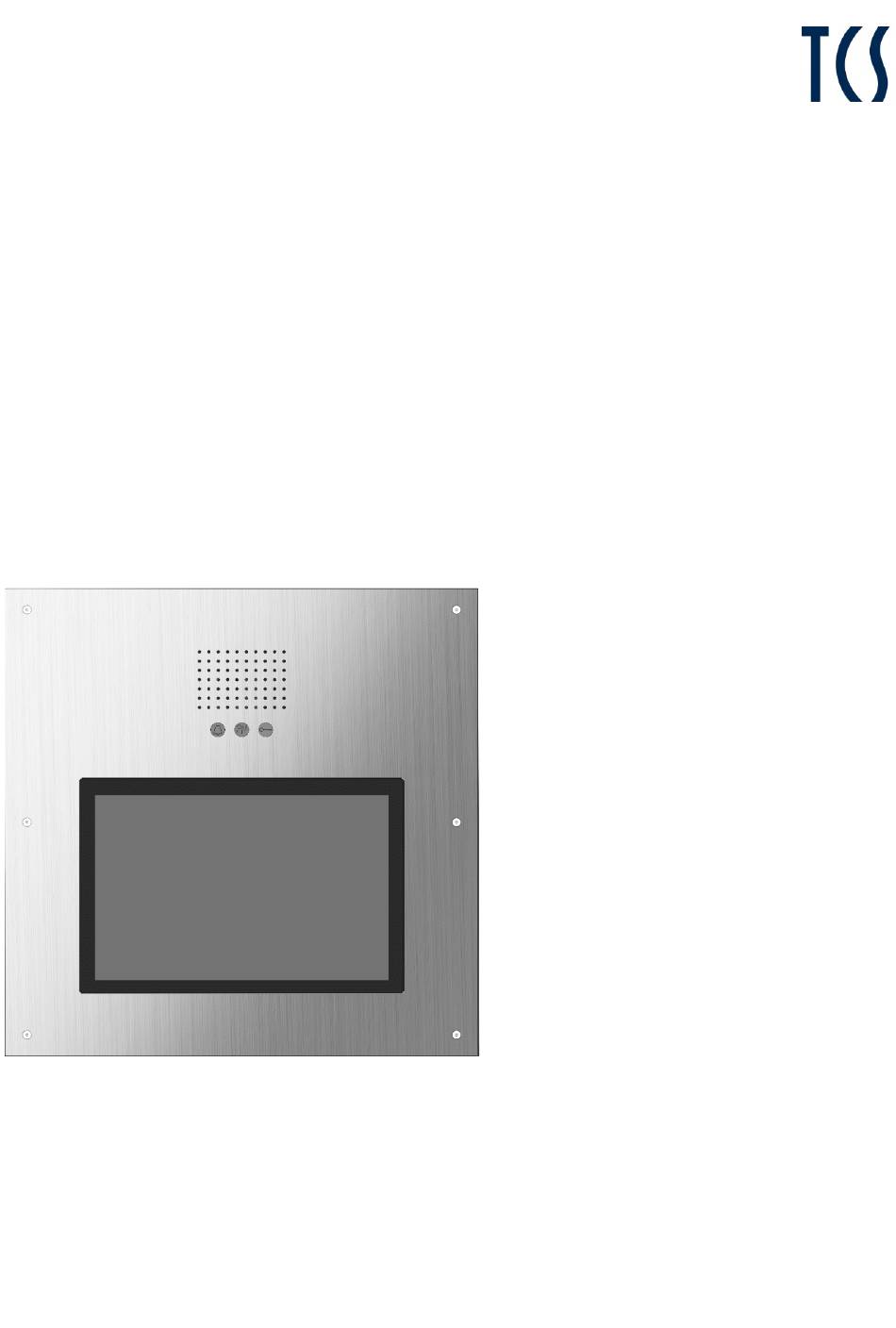

- Seite 1 Produktinformation Audio- Außenstation mit 12 Zoll Display ADU64000-0030...
- Seite 3 Inhaltsverzeichnis Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise ..................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Handhabung, Transport, Lagerung ..........................5 Blitzschutzmaßnahmen ..............................5 Produktbeschreibung ....................6 Bestimmungsgemäßer Gebrauch ..........................
- Seite 4 Lieferumfang 1 x ADU64000-0030 (mit Unterputzkasten) 1 x Sechskant-Winkelschraubendreher DIN 911, SW 2,5 Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist.
- Seite 5 Wasser oder anderen Flüssigkeiten in Berührung bringen. Vermeiden Sie das Eindringen von elektrisch leitenden Kleinteilen. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: • Getrennte Führung von Starkstrom- und Schwachstromleitungen, •...
- Seite 6 Produktbeschreibung Bestimmungsgemäßer Gebrauch Die ADU64000-0030 ist eine Audio-Außenstationen mit Display für die Bedienung über ein Touchscreen. Diese ist besonders für große Anlagen im gehobenen Wohnbereich und in Geschäftshäusern geeignet (ca. 1000 Wohneinheiten). Die Außenstation ist für die Verwendung im sonnengeschützten Innen- und Außenbereich geeignet.
- Seite 7 Es können sowohl entsprechende Audio- als auch Video-Innenstationen verwendet werden, die die Durchsagefunktion unterstützen. • Funktionserweiterungen sind von diesen Einschränkungen nicht betroffen. • Notstromversorgung. Eine Notstromversorgung für die TCS-Anlage kann im Rahmen des TCS-Projektierungsservice angeboten werden. Wenden Sie sich bitte an unsere Vertriebsmitarbeiter.
- Seite 8 Geräteübersicht Abb. 1: Geräteübersicht Frontplattendichtungen Befestigungsschrauben Frontplatte Einhängebleche für Halteseile Anzeige Türöffnen (LED blau) Schutzkasten Anzeige Sprechen (LED grün) Anschlussklemme Anzeige Rufton (LED rot) Klappscharniere Touchscreen 12 Zoll Halteseile Mikrofon USB-Stick Lautsprecher Anzeige- und Bedienelemente Symbol Bezeichnung Funktion • AN: Türbereitschaft, durch Drücken der Klingeltaste wurde Anzeige Rufen (LED rot) ein Türruf gesendet.
- Seite 9 Technische Daten ADU6400 Versorgungsspannung +24 V ± 8 % (Versorgungs- und Steuergerät) Eingangsstrom in Ruhe I(a) = 2,77 mA, I(P) = 0,62 A maximaler Eingangsstrom I(Pmax) = 0,7 A (mit Heizung 2,25 A) Schutzart IP32 zulässige Umgebungstemperatur -20 °C bis +70 °C Gehäuse Frontplatte: Edelstahl Unterputzkasten: verzinktes Blech...
- Seite 10 Montageort und Maße Anforderungen an den Montageort • Ausreichende Tragfähigkeit der Wand: Gewicht, siehe Technische Daten. • Wand muss eben sein. • Raumluft muss frei von Staub und korrosiven Gasen sein. Maße Unterputzkasten Unterputzkasten ADU64000 Abmaße H x B x T (in mm) 422,9 x 422,4 x 86 Montage Gerät für die Montage vorbereiten...
- Seite 11 Unterputzkasten einbauen ► Fertigen Sie einen Wandausschnitt für den Unterputzkasten Das Maß der Mauernische richtet sich nach dem Au- ßenmaß des Unterputzkastens plus die Zugabe (Tole- ranz) von: Umlaufend (HxB) min. + 0,5 mm bis max. + 5 mm und Tiefe (T) min. + 0,0 mm bis max. + 15 mm. ►...
- Seite 12 Schaltungsbeispiel Abb. 6: Schaltplan Weitere Informationen finden Sie im TCS-Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung.
- Seite 13 Frontplatte und Schutzkasten montieren ► Montieren Sie wieder den Schutzkasten auf der Rückseite der Frontplatte. ► Setzen Sie die Führungsbleche der Frontplatte auf die Ge- windebolzen des Unterputzkastens auf. ► Befestigen Sie die Führungsbleche mit den Muttern (M3). Ziehen Sie die Muttern noch nicht fest an. Ungleichmäßig eingebaute Unterputzkästen können bis zu einer Toleranz von max.
- Seite 14 ► Verwenden Sie zum Einstellen der Lautsprecherlautstärke (1) und der Quittungstöne (2) einen kleinen Schraubendre- her. ► Drehen Sie den Drehregler im Uhrzeigersinn, um die Laut- stärke zu erhöhen. ► Drehen Sie den Drehregler gegen den Uhrzeigersinn, um die Lautstärke zu verringern. Abb.
- Seite 15 Bedienung Programm starten • Wird die ADU6400-0030 das erste Mal eingeschaltet, startet auch die Software automatisch und geht in den Grundmodus. • Die Displayanzeige fällt stets nach einigen Sekunden in diesen Zustand zurück, wenn keine oder eine falsche Eingabe erfolgt. Der Bildschirm im Grundmodus Abb.
- Seite 16 Begriffe Grundmodus Bedienungsbildschirm. Keine Veränderung von Bewohner und Systemdaten möglich. Gerät fällt stets in diesen Modus zurück. Normalmodus Betriebsmodus zur Bedienung, Pflege der Bewohnerdaten und die Systemwar- tung. Nur mit Mastercode erreichbar. GfA-Modus Betriebsmodus Durchsage im Gefahrenfall Optisch erkennbar am roten Hintergrund des Programmfensters. Zugangscode Ziffernfolge, die bei Eingabe mittels des virtuellen Codeschlosses die Öffnung der Tür bewirkt.
- Seite 17 ► Tippen Sie auf die neu erschienene Taste Konfiguration der Bewohner. Es öffnet sich ein neues Fenster mit den Registerkarten Bewohner und Master- codes. ► Tippen Sie auf die Registerkarte Mas- tercodes. ► Wählen Sie einen der sechs voreinge- stellten Mastercodes: •...
- Seite 18 Abb. 14: Menü Konfiguration des Systems Registerkarte Einstellungen Allgemein ► Nehmen Sie die gewünschten Einträ- ge in den Feldern vor. Der Text der Überschrift erscheint als Ob- jekt-Beschriftung im Grundmodus-Bildschirm. Hier kann z. B. die Adresse des Hauses ein- getragen werden. Leerlaufzeit: Zeit, in der nach Auswahl des Bewohners der Klingelknopf betätigt werden muss, sonst Rückkehr zum Grundmodus.
- Seite 19 Einstellungen Sprechstelle ► Drücken Sie den Optionsbutton Sprechstelle. Die Eintragungen sind werksseitig auf- tragsgemäß vorkonfiguriert und können geändert werden. ► Speichern Sie die Daten nach jeder Änderung. ► Drücken Sie danach die Übertragen- Taste, damit die Änderungen wirksam werden. ► Starten Sie das Gerät neu, wenn ihre AS-Adresse verändert wurde.
- Seite 20 Anlagenkomponenten seine ordnungsgemä- ße Funktion feststellen können. Abb. 18: Einstellungen Sicherheit Beachten Sie, dass die Aktivierung des Anlagentestes zu einer stärkeren TCS:BUS-Belastung führt. Er sollte nur zur Fehlersuche genutzt werden. Einstellungen für Sicherung – Erstellen von Sicherheitskopien Bewohner- und Systemdaten sind – wie die Software selbst – intern gespeichert. Auf einen USB-Stick (im Lieferumfang) können Sicherheitskopien angelegt werden, die beim Speichern nach Modifizierungen...
- Seite 21 Einstellungen für Anderes ► Drücken Sie die Taste Konfiguration des Systems. ► Drücken Sie den Optionsbutton Ande- res. ► Aktivieren Sie einen Direktklingel- knopf. Dieser wird auf der Startseite mit Namen angezeigt. ► Wählen Sie aus der Namensliste den entsprechenden Kontakt für den Di- rektklingelknopf aus.
- Seite 22 Einstellungen für Registrierung ► Drücken Sie die Taste Konfiguration des Systems. ► Drücken Sie den Optionsbutton Re- gistrierung. Die Eintragungen sind auftrags- bezogen vom Werk aus vorkonfi- guriert und können individuell geändert werden. ► Tragen Sie bei Namen den Benutzer ein.
- Seite 23 Gruppen – Festlegen von Namen für Ansage-/Durchsagegruppen Auf dieser Registerkarte legen Sie die (Ziel-)Gruppen für die Feuerwehr-Ansage/Durchsage fest. Die Gruppen können nach verschiedenen Kriterien erstellt werden, z. B. Gebäudetrakt, Etage, Firma, die mehrere Büros gemietet hat, usw. Maximal können 64 Gruppen festgelegt werden. ►...
- Seite 24 Auswahl, auch mit Wiederholungen und in englischer Sprache. Wählen Sie ihn nach Anforderungen der örtlichen Feuerwehr aus. Weitere Einstellungen: Beim Auslösen des Alarms kann über einen TCS:BUS-Sensor an der/den angesprochenen Innenstation/en ein Signalton ausgelöst werden, bevor eine An- sage oder Durchsage gestartet wird.
- Seite 25 Suchen Hier können Sie festlegen, nach welchen Kriterien in der Bewohnerliste gesucht werden soll. ► Wählen Sie aus folgenden Optionen, um die Sucheinstellungen einzustel- len: Konfiguration des Suchmodus: • Suche nur nach Namen • Suche nur nach Wohnungsnummer • Suche nach Namen und Wohnungs- nummer Konfiguration des Anzeigemodus: •...
- Seite 26 Konfiguration der Bewohner Auf den Registerkarten können Sie die Eintragungen vornehmen: Drücken Sie die Taste Konfiguration der Bewohner. Bewohner – Datensätze eingeben ► Drücken Sie die Taste Konfiguration der Bewohner. Hier finden Sie den Eintrag „Concier- ► ge“ vor. Dieser Datensatz kann nicht gelöscht, durch Eingabe des Namens „Leerwohnung“...
- Seite 27 ► Nehmen Sie die Eintragungen im Be- wohnerdatensatz vor. ► Drücken Sie die Taste Datei suchen und wählen Sie die Datei auf dem USB-Stick aus. ► Speichern Sie den Datensatz. Abb. 27: Änderungen Bewohnerdatensatz Bildschirmanzeige bei Bedienung: ► Wählen Sie den Anfangsbuchstaben des gewünschten Bewohners mit den Tasten aus.
- Seite 28 Der GfA-Modus Der GFA-Modus wird über den Schlüsselschalter aktiviert, der nur in der GFA-Version inklusive Schlüsselschalter verfügbar ist. Die versteckte Taste auf dem Bildschirm ist nur in der Demo-Version verfügbar. Die Feuerwehr kann mit dem Schlüsselschalter (nur in der GFA- Version verfügbar) in den GfA- Modus umschalten, der sich funkti- onell und optisch abhebt.
- Seite 29 Automatische Durchsage ► Drücken Sie die Taste Automa- tische Durchsage. ► Es erscheinen alle Tasten (im Beispiel eine) der Durchsagen, die zuvor konfiguriert wurden. Es erscheint dieser Bildschirm und die Durchsage ertönt am Gerät und an der Innenstation des Bewoh- ners.
- Seite 30 Manuelle Durchsage ► Drücken Sie die Taste Manuelle Durchsage. Es erscheint der Klingelknopf. ► Drücken Sie den Klingelknopf. Es erscheint dieser Bildschirm. ► Beginnen Sie mit der Durchsa- ge. Sprechen Sie direkt in das Sprechgitter. Die verbleibende Zeit bis zum Ende der Durchsage wird ange- zeigt.
- Seite 31 Reinigung ACHTUNG! Funktionsverlust durch Kurzschluss und Korrosion. Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen/ Innenstation mit einem trockenen oder angefeuchteten Tuch. ACHTUNG! Beschädigung der Geräteoberfläche.
- Seite 32 Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
