5-Draht-Sonderbetrieb
Stehen für den Anschluss des IVW2230-0140 nur 5 Adern zur Verfügung stehen, so dass die
M-Ader nicht angeschlossen werden kann, besteht die Möglichkeit für den 5-Draht-
Sonderbetrieb.
► Verbinden Sie die b- und M-Ader mit einer Drahtbrücke
(Abb. 6).
Bei 5-Drahttechnik darf der Schleifenwiderstand jeweils
nur max. 5 Ohm betragen.
Schaltungsbeispiel

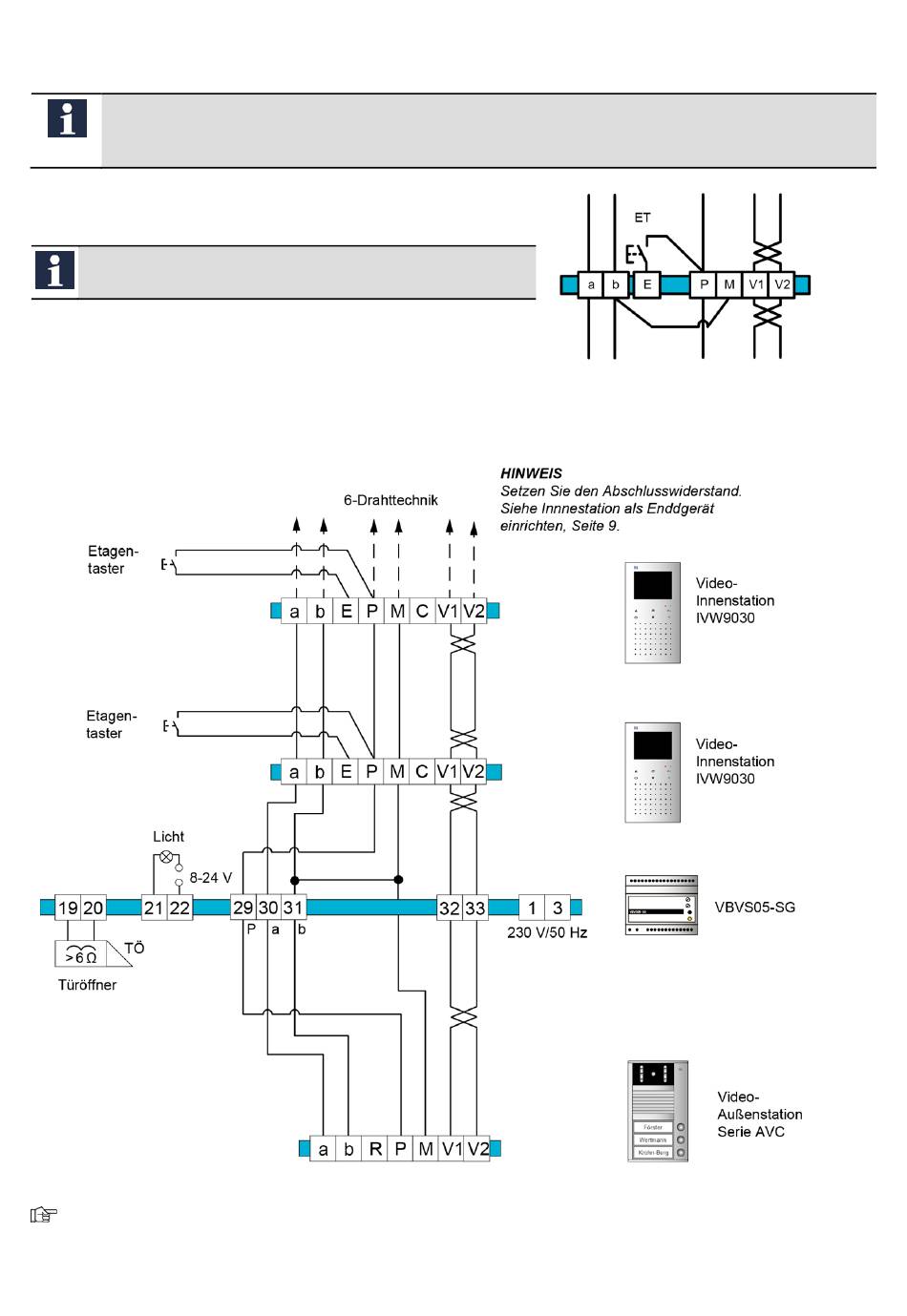

Abb. 7: Schaltplan Standardanlage
Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter
www.tcsag.de zur Verfügung.
