Inhaltsverzeichnis Lieferumfang ........................4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise....................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Hinweis zur Videoüberwachung nach DIN 33450 ......................5 ...
Lieferumfang 1 x Innenstation IVW511x-0145 1 x Montageplatte mit Anschlussklemme Kurzanleitung (Produktinformation) Bedienungsanleitung Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist.
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: Getrennte Führung von Starkstrom- und Schwachstromleitungen, ...

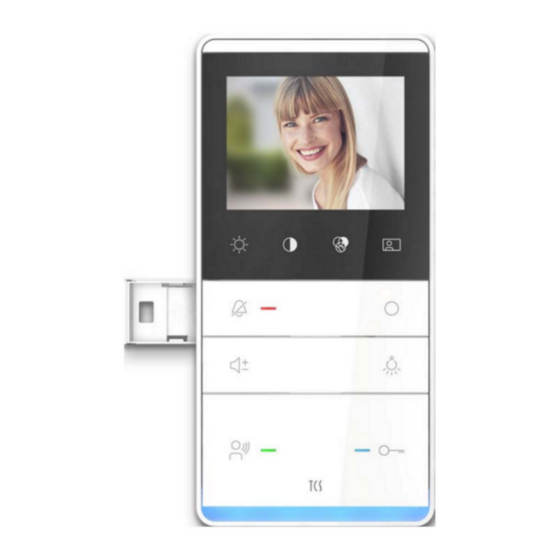

Bestimmungsgemäßer Gebrauch Das IVW511x-0145 ist eine Video-Innenstation zum Freisprechen für den Objektbereich. Das IVW511x- 0145 ist für den Betrieb in TCS-Videoanlagen und kombinierten Audio-/Videoanlagen geeignet. Das IVW511x-0145 ist für die Aufputzmontage geeignet. Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.
Anzeige- und Bedienelemente Kurz drücken: einstellbar in 8 Stufen Helligkeit Kurz drücken: einstellbar in 8 Stufen Kontrast Kurz drücken: einstellbar in 8 Stufen Farbe Kurz drücken: Videobild der Außenstation wird angezeigt oder Bild aufschalten zwischen verschiedenen Kameras umgeschaltet ...
Montage und Installation Montagehöhe Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Boden, Abb. 2). Abb. 2: Montagehöhe Montageplatte montieren ► Montieren Sie die Montageplatte immer auf eine Unterputz- dose. ► Positionieren Sie die Kabeldurchführung über der Dose. ►...
Seite 11
Montageschale montieren Verwenden Sie die Montageschale, wenn keine Installation einer Unterputzdose möglich ist. Die Montageschale ist als Zubehör erhältlich, siehe Ersatzteile, Zubehörliste S. 24. ► Zeichnen Sie mit Hilfe der Montageschale die Bohrlöcher ► Fertigen Sie die Bohrungen an. ► Setzen Sie in die Bohrlöcher geeignete Dübel ein. ►...
Seite 12
Abschlusswiderstand setzen Die Video-Innenstation IVW5110-0145 ist werkseitig nicht für den Betrieb am Ende eines Stranges eingerichtet: Steckbrü- cke auf Stellung deaktiviert. deaktiviert Für den Betrieb mit weiteren vorgeschalteten Video- Innenstationen die Steckbrücke auf die Position aktiviert ste- Abb. 6: Abschlusswiderstand aktiviert cken.
Seite 13
Gerät auf die Montageplatte / Montageschale aufrasten ► Setzen Sie das Gerät auf die beiden Rastwinkel an der Un- terseite der Montageplatte auf. ► Rasten Sie das Gerät oben mit leichtem Druck ein (Abb. 7). Gerät von der Montageplatte / Montageschale entfernen ►...
► Verbinden Sie die b- und M-Ader mit einer Drahtbrücke (Abb. 8). Bei 5-Drahttechnik darf der Schleifenwiderstand je- weils nur max. 5 Ohm betragen. Abb. 8: 5-Drahttechnik Schaltungsbeispiel Abb. 9: Schaltungsbeispiel Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung.
Etagentaster anschließen ► Schließen Sie den Etagentaster an die Klemmen E und P an. Alternativ können Sie den Etagentaster an die Klemmen a und E anschließen. Stellen Sie dabei sicher, dass die a-Ader des Versorgungs- und Steuergerätes an der a- Klemme der Innenstation angeschlossen ist.
Programmieren mit dem Servicegerät TCSK Die Innenstation verhält sich wie ein Wechselsprechgerät. ► Verwenden Sie die Befehle „9“ für das Konfigurieren (siehe Produktinformation Servicegerät TCSK). Ser.-Nr. = die Seriennummer der neu zu konfigurierenden Innenstation ParSNr. = die Seriennummer der Innenstation, zu der die neu zu konfigurierende Innenstation zugeordnet wird Bedienung Wechselsprechen Wechselsprechen aktivieren...
Ruftonauswahl Für 4 verschiedene eingehende Rufe (Türrufe 2 verschiedener Außenstationen, Etagenruf, Internruf) können verschiedene Ruftöne ausgewählt werden. Sprechverbindung beenden. Ruf AUS-Taste ca. 8 s lang gedrückt halten. Alle LEDs leuchten und ein Quittungssignal ertönt, die Ruftonauswahl ist aktiviert. Durch Drücken der folgenden Tasten kann ein Rufton gewählt werden. Sie können wählen zwischen 13 Tönen.
Voraussetzungen für die Programmierung: ► Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist. ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet.
Steuer- und Versorgungsgerät: Programmiermodus der Anlage ausschalten Der Programmiermodus der Anlage ist ausge- Drücken Sie kurz die Die LED leuchtet. RUN/PROG-Taste. schaltet. Anmerkungen: a) Drücken Sie die RUN/PROG-Taste nicht länger als 5 s. Andernfalls aktivieren Sie die Lichtschaltfunktion an der Außen- station.
Seite 21
Stecken Sie im letzten Leitungen Gerät des Stranges den Abschluss- widerstand. Konturen eines zweiten Bildes sind Zwei Videoquellen überlagern sich. Entfernen Sie die zweite Videoquelle aus dem Strang. Schließen Sie diese sehen. bei Bedarf über einen Videoumschal- ter mit dem bestehenden TCS:BUS zusammen.
Seite 22
Kein Bild. Beim Betätigen der Bildtas- Es liegt kein Signal an. Schließen Sie den Monitor vor dem te erfolgt keine Reaktion. Videoumschalter an und überprüfen Sie ob hier ein Signal anliegt. Messen Sie die Spannung zwischen P und b. Die Spannung beträgt ca. 24 V.
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.
